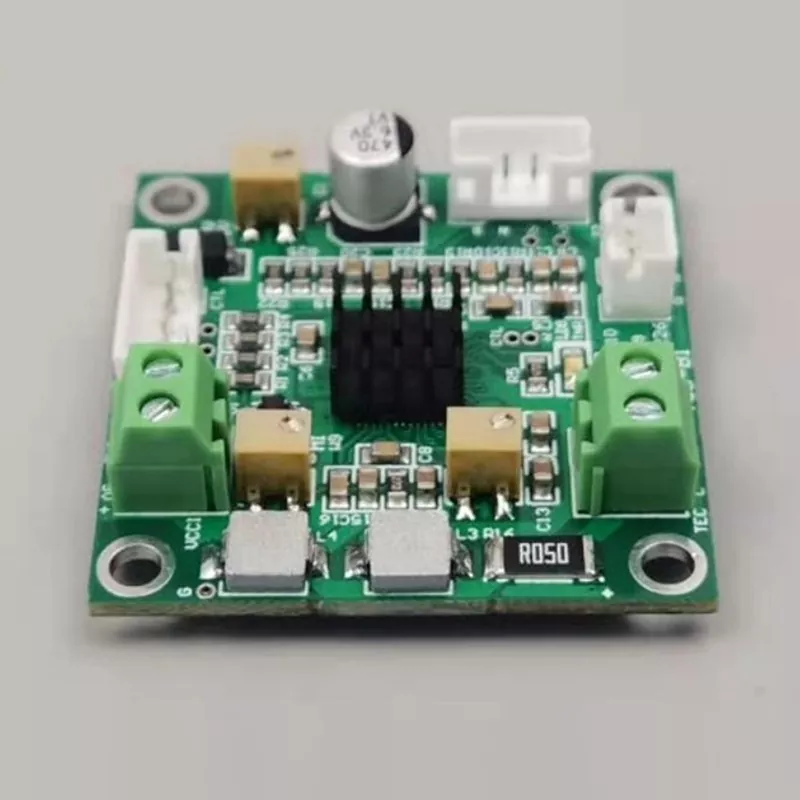

X-Meritan разрабатывает термоэлектрические материалы, охладители, компоненты NTC и регуляторы температуры для управления температурой полупроводников. Контроллер температуры ATC-M1 с ПИД-регулятором с коротким циклом сочетает в себе компактную плату размером 34 x 20 мм с ПИД-регулированием с коротким циклом, обратной связью по температуре 10K NTC и выходным контролем TEC для микрообъектов с низкой тепловой инерцией. Он работает от напряжения 3,0–5,0 В постоянного тока, поддерживает температурный диапазон по умолчанию от +10 до +40 градусов C и имеет заводскую настройку температуры по умолчанию 25 градусов C. Температуру можно регулировать с помощью потенциометра W9 или аналогового входа с заданной стабильностью регулирования температуры 0,001 градуса C.
Регулятор температуры ATC-M1 с ПИД-регулятором короткого цикла использует подход обратной связи ПИД-регулятора с коротким циклом, разработанный для микрообъектов с низкой тепловой инерцией. Частые корректирующие действия помогают контроллеру реагировать на изменения теплового состояния контролируемого объекта, не полагаясь на большую тепловую реакцию, свойственную традиционным системам.
Имея размеры всего 34 x 20 мм и общую высоту 15,5 мм, ATC-M1 подходит для компактных узлов терморегулирования. Его небольшой форм-фактор особенно важен для миниатюрных оптических, сенсорных и электронных структур, где доступное внутреннее пространство ограничено.
Контроллер предназначен для работы с термоэлектрическими компонентами охлаждения. Максимальный ток ТЕС составляет 2,5 А, а максимальное напряжение ТЕС составляет 4,3 В при питании 5 В или 2,5 В при питании 3,3 В. Эти определенные пределы обеспечивают четкую основу для согласования контроллера с соответствующей системой TEC.
Датчик 10K NTC используется для измерения температуры и обратной связи. Заданная стабильность контроля температуры составляет 0,001 градуса Цельсия, что обеспечивает точность, необходимую для применений, в которых небольшие изменения температуры могут повлиять на рабочее состояние чувствительных к температуре компонентов.
|
Параметр |
Технические требования/значение |
|
Название продукта |
Панель контроля температуры |
|
Номер модели |
АТС-М1 |
|
Напряжение питания платы (постоянный ток) |
3,0 В–5,0 В |
|
Выходная эффективность |
Примерно 80% |
|
Максимальное напряжение ТЭК |
4,3 В (при питании 5 В) / 2,5 В (при питании 3,3 В) |
|
Максимальный ток ТЕС |
2,5 А |
|
Тип датчика температуры |
10 тыс. НТЦ |
|
Стабильность контроля температуры |
0,001 градуса С |
|
Метод установки температуры |
Потенциометр или аналоговый вход |
|
Диапазон контроля температуры по умолчанию |
от +10 до +40 градусов С |
|
Заводская установка температуры по умолчанию |
25 градусов С |
|
Заводское максимальное выходное напряжение по умолчанию |
2,0 В |
|
Максимальный выходной ток заводской настройки по умолчанию |
1,0 А |
|
Метод регулировки |
W9 Потенциометр |
|
Диапазон рабочих температур |
от -40 до +45 градусов С |
|
Размеры (Д х Ш) |
34 мм х 20 мм |
|
Общая высота |
15,5 мм |
|
Высота контакта |
5,5 мм |
|
Элемент |
АТС-М1 |
Общий регулятор температуры |
|
Подход к контролю |
Короткоцикловый ПИД, предназначенный для микрообъектов |
Общий подход к контролю температуры |
|
Целевая тепловая нагрузка |
Микрообъекты с низкой тепловой инерцией |
Более широкие возможности контроля температуры |
|
Размеры платы |
34 мм х 20 мм |
Зависит от конструкции контроллера |
|
Датчик температуры |
10 тыс. НТЦ |
Зависит от конфигурации системы |
|
Настройка температуры |
Потенциометр или аналоговый вход |
Зависит от конструкции контроллера |
|
Максимальный ток ТЕС |
2,5 А |
Зависит от конструкции контроллера |
1. Фотоника: X-Meritan определяет приложения фотоники, включая охлаждение детектора. Компактная конструкция контроллера и функция обратной связи по температуре обеспечивают подходящий элемент управления для небольших термоэлектрических охлаждающих устройств.
2. Телекоммуникации. Область применения компании включает термостабилизацию и охлаждение телекоммуникационных компонентов. Точное регулирование температуры может быть встроено в компактные архитектуры управления температурным режимом.
3. Медицинское оборудование: X-Meritan перечисляет усилители ПЦР и устройства для измерения температуры в медицине. Контроль температуры является важной частью систем, где условия эксплуатации зависят от контролируемой тепловой среды.
4. Аэрокосмическое зондирование. Аэрокосмические приложения компании включают датчики обнаружения льда, датчики теплового потока и ИК-датчики. Компактные компоненты терморегулирования могут стать частью чувствительных к температуре систем измерения.
5. Автомобильная электроника: X-Meritan также определяет термостабилизацию для LiDAR, AR и детекторов, расширяя актуальность компактного термоэлектрического управления для автомобильных и электронных датчиков. Регулятор температуры ATC-M1 с ПИД-регулятором короткого цикла может рассматриваться для компактных архитектур управления температурным режимом, где контролируемый объект имеет небольшую тепловую массу.
1. Электрические ограничения TEC. Контроллер температуры ATC-M1 с ПИД-регулятором короткого цикла работает в пределах указанных максимальных значений напряжения и тока.
2. Обратная связь по температуре. Вход 10K NTC обеспечивает обратную связь по температуре для системы управления.
3. Диапазон температур. Диапазон регулирования температуры по умолчанию составляет от +10 до +40 градусов C, при этом заводская настройка температуры по умолчанию составляет 25 градусов C.
4. Настройки вывода. Максимальное выходное напряжение по умолчанию составляет 2,0 В, а максимальный выходной ток по умолчанию — 1,0 А.
5. Метод регулировки: Регулировку температуры можно выполнить с помощью потенциометра W9, также поддерживается аналоговый вход температуры.
6. Конфигурация продукта. Для применений, требующих другой конфигурации, X-Meritan заявляет, что продукты могут производиться по чертежам или образцам. Процесс обслуживания включает в себя общение на ранней стадии, подтверждение образца и производство после подтверждения.
ATC-M1 является частью портфолио термоэлектрических технологий X-Meritan, которое охватывает термоэлектрические материалы, термоэлектрические охладители, сборки TEC, компоненты NTC и контроллеры температуры. Эта конструкция изделия соединяет плату контроля температуры с термоэлектрическими компонентами и чувствительными элементами, используемыми в компактных системах терморегулирования.
Возможности X-Meritan охватывают разработку термоэлектрических материалов, настройку основных компонентов и разработку решений по рассеиванию тепла. Для ATC-M1 эти технические возможности напрямую связаны с управлением выходом TEC, обратной связью по температуре NTC и требованиями к терморегулированию компактных электронных и оптических сборок.
X-Meritan сообщает о приложениях в пяти основных областях: волоконно-оптическая связь, промышленное медицинское оборудование, интеллектуальная автомобильная электроника, бытовая электроника и исследовательские институты. Эти области применения обеспечивают соответствующую техническую основу для ATC-M1, особенно там, где требуется компактное термоэлектрическое охлаждение и контролируемая рабочая температура.
X-Meritan заявляет, что сотрудничает с компаниями из списка Fortune 500 и несколькими ключевыми национальными лабораториями. Этот опыт имеет отношение к разработке и применению термоэлектрических компонентов и технологий контроля температуры, используемых в специализированных электронных системах и системах терморегулирования.
Производственное оборудование, перечисленное X-Meritan, включает в себя печи для погружения в олово, машины для вибрационной поворотной формы, сварочные аппараты, печи, дозирующие машины, автоматические запечатывающие машины, оборудование для пайки оплавлением и полностью автоматические печатные машины. Эти производственные процессы поддерживают производство термоэлектрических компонентов и электронных продуктов для контроля температуры.
X-Meritan сообщает, что Европа представляет 55% ее международного рынка, в то время как на долю Северной Америки приходится 15%, Юго-Восточной Азии 15% и других рынков 15%. Международный опыт применения подтверждает опыт компании в поставках термоэлектрической продукции и продуктов для регулирования температуры для различных технических сред.
Помимо отдельных компонентов контроля температуры, X-Meritan обеспечивает разработку решений по рассеиванию тепла и поддержку при выборе продукции. Это позволяет рассматривать регулятор температуры ATC-M1 с ПИД-регулятором короткого цикла вместе с соответствующим термоэлектрическим охладителем, компонентом NTC и требованиями к терморегулированию, а не как изолированную плату управления.
О: для измерения температуры и обратной связи используется датчик температуры 10K NTC.
A: Указанная стабильность контроля температуры составляет 0,001 градуса C.
A: Максимальный ток TEC составляет 2,5 А.
A: Контроллер температуры ATC-M1 с ПИД-регулятором короткого цикла имеет размеры платы 34 x 20 мм и общую высоту 15,5 мм.
О: Заводская установка температуры по умолчанию составляет 25 градусов C, диапазон регулирования по умолчанию составляет от +10 до +40 градусов C.
А: Да. X-Meritan заявляет, что может производить продукцию по чертежам или образцам с подтверждением образца перед производством.
