Изготовленные на заказ термоэлектрические охладители в сборе: инженерное руководство по точному контролю температуры

Что такое термоэлектрические охладители и как они работают?

Термоэлектрический охладитель — это больше, чем просто набор полупроводниковых гранул. Это полноценная подсистема управления температурным режимом, которая объединяет термоэлектрические материалы, электрические соединения, керамические подложки, термоинтерфейсы и часто управляющую электронику в корпус, предназначенный для точного перемещения тепла. Понимание того, как функционируют эти сборки и как взаимодействуют их компоненты, имеет важное значение для инженеров, определяющих тепловые решения в ограниченном пространстве, чувствительном к вибрации или критически важном к точности оборудовании.

Эффект Пельтье в сборочной форме

Когда постоянный ток течет по цепи, состоящей из двух разнородных полупроводниковых материалов, один переход поглощает тепло, а другой его отдает. Это обратимое явление, известное как эффект Пельтье, лежит в основе принципа работы любого термоэлектрического охлаждающего устройства. Изменение направления тока меняет местами горячую и холодную стороны, позволяя одному узлу обеспечивать либо охлаждение, либо нагрев в соответствии с требованиями управления.

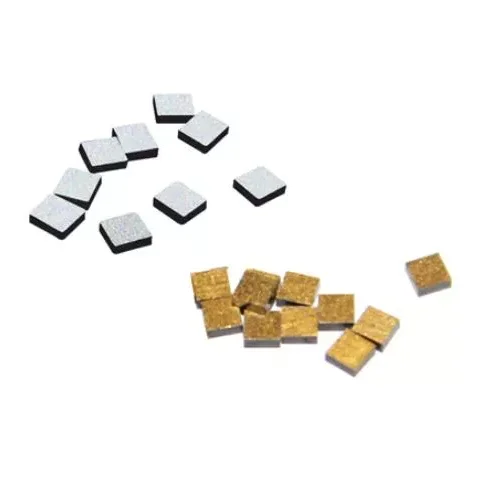

При практической сборке от десятков до сотен полупроводниковых таблеток P-типа и N-типа электрически располагаются последовательно, а термически параллельно. Гранулы заключены между керамическими подложками, которые проводят тепло и обеспечивают электрическую изоляцию. Металлические дорожки и паяные соединения соединяют таблетки в непрерывную цепь. Готовая сборка может иметь площадь от нескольких квадратных миллиметров до нескольких квадратных сантиметров, в зависимости от требуемой холодопроизводительности.

От материала к модулю и сборке

Различие между материалом, модулем и сборкой имеет значение. Термоэлектрические материалы — это необработанные полупроводниковые соединения — экструдированные слитки, ломтики или таблетки — которые проявляют эффект Пельтье. Модуль, часто называемый TEC, состоит из этих таблеток, собранных между керамическими пластинами с электрическими соединениями. В сборку добавляются элементы, специфичные для конкретного применения: монтажное оборудование, материалы термоинтерфейса, радиаторы, вентиляторы, датчики температуры, управляющая электроника, а также герметизация или герметизация для защиты от влаги и загрязнения.

Такое многоуровневое развитие означает, что производительность на уровне сборки зависит не только от внутренних свойств термоэлектрического материала, но также от каждого решения по интерфейсу, соединению и упаковке, принятого во время интеграции. Превосходный материал в сочетании с плохим термическим интерфейсом уступит скромному материалу с оптимизированной сборкой. Вот почему поставщики, которые контролируют как разработку материалов, так и сборочное производство, могут оценивать производительность в контексте конечного применения, а не изолированно.

Основные системы материалов, лежащие в основе современных сборок

Теллурид висмута (Bi₂Te₃) и родственные ему сплавы остаются доминирующей системой материалов для термоэлектрического охлаждения при температуре, близкой к комнатной. В этом семействе композиции Bi₂Te₃-Sb₂Te₃ широко используются для элементов P-типа, тогда как композиции Bi₂Te₃-Bi₂Se₃ выполняют роли N-типа. Конкретный состав, уровень легирования и способ обработки определяют электропроводность, коэффициент Зеебека и теплопроводность, которые в конечном итоге определяют производительность сборки.

Экструдированные материалы и деформация под высоким давлением

Экструзия пластической деформации под высоким давлением позволяет получать плотные текстурированные термоэлектрические материалы с улучшенной межзеренной связью. Эта структура поддерживает последующие операции резки и утонения, позволяя обрабатывать элементы толщиной до 0,2 мм в зависимости от конструкции компонента и условий производства. В процессе экструзии получаются слитки диаметром 25, 30 или 35 мм и длиной 120 или 240 мм, что обеспечивает гибкость при различных требованиях к нарезке и механической обработке.

Электропроводность этих экструдированных материалов обычно находится в диапазоне от 870 до 1430 Ом⁻¹·см⁻¹, что позволяет использовать различные конструкции модулей и приводную электронику. Окончательный сорт материала, геометрия элемента и условия обработки определяются в соответствии с конкретной конструкцией термоэлектрического охладителя и его предполагаемым применением, а не ограничиваются только спецификациями каталога.

Возможность тонкого элемента

Возможность производить тонкие термоэлектрические элементы имеет прямое значение для проектирования сборок. Более тонкие элементы уменьшают тепловое сопротивление по всему модулю, улучшая скорость отклика и обеспечивая более компактные форм-факторы. Однако тонкие элементы также предъявляют более строгие требования к механической обработке, пайке и стабильности интерфейса. Поэтому структура материала, устойчивая к сколам и растрескиванию во время обработки, имеет важное значение для создания надежных сборок из тонких элементов.

Механические и термические свойства, которые имеют значение

Термоэлектрические материалы должны выдерживать не только электрические и термические нагрузки, но и механические нагрузки при сборке, монтаже и термоциклировании. Прочность на сжатие, прочность на сдвиг, модуль упругости и поведение при тепловом расширении влияют на то, сохранит ли модуль свою целостность в течение тысяч часов работы.

Прочностные и эластичные свойства

Материалы P-типа и N-типа обладают разными механическими характеристиками. В экструдированных системах Bi₂Te₃-Sb₂Te₃ материал P-типа обычно показывает прочность на сжатие около 54,0 МПа и прочность на сдвиг 16,0 МПа, тогда как материал N-типа достигает прочности на сжатие 66,0 МПа и сдвиг 21,0 МПа. Значения модуля Юнга — 47,0 ГПа для типа P и 42,0 ГПа для типа N — указывают на жесткость, которая определяет распределение напряжений во время монтажа и теплового расширения.

Коэффициент Пуассона для обоих типов составляет примерно 0,30, что означает, что осевое сжатие приводит к боковому расширению с предсказуемым коэффициентом. Эта информация имеет решающее значение при расчете монтажного давления, которое может выдержать сборка без разрушения керамической подложки или растрескивания полупроводниковых гранул.

Коэффициент теплового расширения

Несоответствие теплового расширения термоэлектрического материала, паяных соединений и керамических подложек является основной причиной долговременной деградации. Коэффициент теплового расширения (КТР) меняется в зависимости от температуры и направления относительно оси экструзии. При -25°C материал N-типа расширяется со скоростью 10,2 × 10⁻⁶/K вдоль направления экструзии и 12,5 × 10⁻⁶/K поперек него, тогда как материал P-типа показывает 10,6 × 10⁻⁶/K и 10,8 × 10⁻⁶/K соответственно. При +150°С эти значения возрастают до 15,5 × 10⁻⁶/К и 18,3 × 10⁻⁶/К для Н-типа и 15,8 × 10⁻⁶/К и 19,9 × 10⁻⁶/К для Р-типа.

Эти значения определяют выбор припоев, конструкцию совместимых интерфейсов и приемлемый диапазон термоциклирования для данной сборки. Согласование КТР для всех материалов в стопке снижает напряжение сдвига в соединениях и продлевает срок службы.

Области применения в разных отраслях

Компактный форм-фактор и твердотельная работа современных сборок способствовали их внедрению в самых разных отраслях. Каждое приложение накладывает уникальные ограничения на размер, энергопотребление, температурный диапазон и защиту окружающей среды, но все они выигрывают от отсутствия движущихся частей и возможности электронного переключения между нагревом и охлаждением.

Волоконно-оптическая связь

Оптические модули и лазерные компоненты чувствительны к изменению температуры, поскольку длина волны излучения меняется в зависимости от температуры перехода. Даже доля градуса дрейфа может вывести лазер за пределы заданного канала. Термоэлектрические сборки обеспечивают локализованную стабилизацию температуры, которая поддерживает точность длины волны при любых колебаниях окружающей среды, поддерживает плотное мультиплексирование с разделением по длине волны и высокоскоростную оптическую передачу.

Медицинское и промышленное оборудование

Медицинские диагностические инструменты, аналитическое оборудование и системы управления производственными процессами часто требуют контролируемых температурных условий внутри компактных конструкций оборудования. Например, термоциклеры полимеразной цепной реакции (ПЦР) зависят от быстрого и точного температурного цикла для амплификации ДНК. Твердотельная термоэлектрическая технология обеспечивает скорость нагрева и охлаждения, с которой не может сравниться механическое охлаждение, сохраняя при этом однородность на многолуночных планшетах.

Умная автомобильная электроника

Автомобильные электронные системы работают в компактных пространствах и в изменяющихся условиях окружающей среды. Датчики LiDAR, модули камер и радарные системы содержат компоненты, производительность которых зависит от температуры. Термоэлектрические сборки могут быть разработаны для выбранных компонентов, где требуется локализованное управление температурой, стабилизируя лазерные диоды и датчики изображения от резких перепадов температуры под капотом без возникновения вибрации, которая могла бы нарушить оптическое выравнивание.

Бытовая электроника

Компактные электронные изделия часто имеют ограниченное пространство для обычных охлаждающих конструкций. Термоэлектрическая технология обеспечивает локальное управление температурой без использования механических движущихся частей, что делает ее подходящей для портативных охлаждающих устройств, высокопроизводительных вычислительных компонентов и носимых систем терморегуляции. Низкое рабочее напряжение термоэлектрических сборок позволяет осуществлять прямое питание от аккумуляторных батарей или бортовой сети автомобиля.

Исследовательское и лабораторное оборудование

Исследовательское оборудование часто имеет температурные требования, специфичные для конкретного применения, которым не могут соответствовать стандартные решения по охлаждению. Термоэлектрические конфигурации можно адаптировать к требуемым условиям эксплуатации и структуре оборудования, независимо от того, требуется ли охлаждение детекторных матриц при температуре ниже окружающей среды, стабильный контроль температуры для оптических экспериментов или быстрое термоциклирование для исследования материалов.

Рекомендации по проектированию нестандартных сборок

Когда стандартные модули не соответствуют требованиям конкретной архитектуры управления температурным режимом, возникает необходимость в изготовлении специальных сборок. Процесс проектирования начинается с тщательного анализа требований применения и продолжается выбором материала, проектированием компонентов, конфигурацией сборки и оценкой образцов перед серийным производством. Указание пользовательской сборки требует четких ответов на определенный набор технических вопросов.

Информация, необходимая для выбора TEC

Чертеж или физическая ссылка также важны, когда сборка должна соответствовать существующей конструкции оборудования. В новых проектах технические требования проверяются до окончательного определения конфигурации сборки, что обеспечивает соответствие выбора материалов, геометрии компонентов и стратегии управления температурным режимом предполагаемым условиям эксплуатации.

Схема процесса разработки

Индивидуальная разработка обычно следует структурированной последовательности, которая проходит от проверки приложения через выбор материала, проектирование компонентов, конфигурацию сборки, оценку и производство. Этот прогресс позволяет выявлять и устранять технические риски, прежде чем переходить к массовому производству. Для существующих компонентов в качестве основы для воспроизведения или модификации можно использовать чертеж или физическую ссылку. Для новых проектов процесс рассмотрения устанавливает требования, которые будут определять каждое последующее решение.

При рассмотренииТермоэлектрические охладители в сборедля индивидуального применения инженеры также должны оценить, требуется ли работа в условиях пониженной температуры. Температуры ниже 0°C достижимы, когда конфигурация модуля, тепловая нагрузка, условия горячей стороны и система управления подходят для требуемого диапазона. Управление конденсацией становится критически важным в этих приложениях, требуя обеспечения изоляции, герметизации или дренажа.

Качество, производство и соответствие

Качество сборки зависит от консистенции материала, а также от контроля процесса при пайке, оплавлении, дозировании, электрическом соединении, герметизации и проверке. Дефект на любом из этих этапов может поставить под угрозу тепловые характеристики, электрическую надежность или долговременную стабильность. Поэтому производственные мощности по производству термоэлектрических сборок включают специализированное оборудование для каждого этапа производственной цепочки.

Производственные возможности

• Автоматизированные процессы пайки и оплавления для стабильного качества соединения.
• Прецизионное дозирование термоинтерфейсных и герметизирующих материалов
• Операции резки и утонения для конфигураций тонких элементов
• Системы герметизации и отверждения для защиты от влаги
• Печать и сопутствующие операции по сборке электрических межсоединений.
• Оборудование для проверки и тестирования для проверки производительности перед отправкой.

Стандарты и документация

Системы управления качеством, соответствующие стандарту ISO 9001:2015, обеспечивают основу для стабильного производства и постоянного совершенствования. Информация о соответствии требованиям RoHS и REACH доступна для применимых продуктов и конфигураций со специальной документацией, подтвержденной в соответствии с поставляемым материалом или сборкой. Эти стандарты особенно важны для применения в медицине, автомобилестроении и бытовой электронике, где нормативные требования строгие и отслеживаемость имеет важное значение.

Икс-Меританподдерживает разработку термоэлектрических материалов, настройку компонентов и проектирование сборок в оптических, медицинских, промышленных, автомобильных, электронных и исследовательских приложениях. Интегрированный подход позволяет оценить характеристики материала по отношению к конечному применению, поддерживая как стандартные поставки, так и индивидуальные решения, основанные на чертежах, прототипах или спецификациях применения.
