Если вы занимаетесь поискомТермоэлектрические материалыПри изготовлении модулей вы наверняка встречали термин «диффузионный барьерный слой». Возможно, вы задавались вопросом, зачем это нужно, что оно делает и стоит ли оно дополнительных затрат. Ответ заключается в том, что слой диффузионного барьера не является дополнительным аксессуаром; это важнейший компонент, определяющий срок службы и надежность термоэлектрического модуля. Без него модуль будет быстро деградировать при рабочих температурах, а его производительность будет снижаться вплоть до выхода из строя. Для инженера по закупкам понимание диффузионного барьерного слоя необходимо для принятия обоснованных решений о покупке и для оценки общей стоимости владения термоэлектрическими материалами, которые вы покупаете.
Цель данного руководства — объяснить, почему термоэлектрическим материалам необходим слой диффузионного барьера, а также помочь покупателям выбрать и подобрать материалы, подходящие для их применения. Мы рассмотрим механизмы деградации, которые происходят без барьера, материалы, используемые для барьерных слоев, критерии выбора различных термоэлектрических материалов и процесс оценки поставщиков. Мы также предоставим подробные характеристики продукции с нашего завода по адресуФучжоу X-Meritan Technology Co., Ltd.Независимо от того, производите ли вы термоэлектрические модули для выработки электроэнергии или охлаждения, это руководство даст вам техническую основу, необходимую для принятия уверенного решения о покупке.
Диффузионный барьерный слой представляет собой тонкую пленку материала, нанесенную между термоэлектрическим материалом и металлическим контактом. Его основная функция — предотвратить взаимную диффузию атомов между термоэлектрическим материалом и контактом. В термоэлектрическом модуле термоэлектрический материал соединяется с металлическими контактами (обычно медными), образуя электрическую цепь. При рабочей температуре, которая может находиться в диапазоне от 200°C до 600°C или выше, атомы термоэлектрического материала могут диффундировать в контакт, а атомы из контакта могут диффундировать в термоэлектрический материал. Эта взаимная диффузия создает нежелательные фазы, увеличивает контактное сопротивление и ухудшает термоэлектрические свойства. Барьерный слой действует как физический и химический барьер, который блокирует эту диффузию, но при этом пропускает электрический ток. В таблице ниже приведены функции диффузионного барьерного слоя.
| Функция | Описание | Повышение производительности модуля |
| Предотвращение взаимной диффузии | Блокирует атомную миграцию между материалами | Сохраняет свойства материала |
| Поддерживайте низкое контактное сопротивление | Обеспечивает стабильный электрический интерфейс | Максимизирует выходную мощность |
| Улучшение термической стабильности | Выдерживает высокие рабочие температуры | Продлевает срок службы модуля |
| Предотвратить охрупчивание | Останавливает образование хрупких фаз. | Улучшает механическую целостность |
| Повышение надежности | Уменьшает деградацию с течением времени | Снижает общую стоимость владения |
Наш завод Fuzhou X-Meritan Technology Co., Ltd. специализируется на поставках термоэлектрических материалов с оптимизированными диффузионными барьерными слоями. Мы понимаем решающую роль, которую барьер играет в производительности модуля, и работаем с нашими клиентами, чтобы выбрать правильный материал и толщину барьера для их конкретного применения. Наша техническая группа может предоставить подробные данные о барьерных характеристиках и совместимости с различными термоэлектрическими материалами.
Чтобы понять, почему необходим диффузионный барьерный слой, полезно понять, что происходит, когда он отсутствует. Без барьера термоэлектрический материал и металлический контакт находятся в прямом контакте. При повышенных температурах этот контакт становится зоной реакции. Атомы термоэлектрического материала, такого как висмут, теллур, свинец или сурьма, диффундируют в медный контакт. Аналогичным образом атомы меди диффундируют в термоэлектрический материал. Эта взаимная диффузия имеет несколько вредных последствий. Во-первых, он создает интерметаллические соединения на границе раздела. Эти соединения часто хрупкие и обладают высоким электрическим сопротивлением. Во-вторых, он обедняет термоэлектрический материал составными элементами, изменяя его состав и ухудшая термоэлектрические свойства. В-третьих, увеличивается контактное сопротивление, что снижает выходную мощность модуля. В-четвертых, это может привести к механическому разрушению из-за изменения объема, связанного с образованием интерметаллидов. В таблице ниже суммированы механизмы деградации, которые происходят без барьерного слоя.
| Механизм деградации | Описание | Влияние на производительность модуля |
| Образование интерметаллических соединений | Реакция между термоэлектрическим материалом и контактом | Повышенная стойкость, хрупкость |
| Истощение материала | Потеря элементов из термоэлектрического материала | Уменьшенный коэффициент Зеебека, повышенное удельное сопротивление. |
| Увеличение контактного сопротивления | Формирование резистивных слоев на границе раздела | Уменьшенная выходная мощность |
| Механическая неисправность | Треск из-за изменения громкости | Обрыв цепи, неисправность модуля |
| Охрупчивание припоя | Диффузия элементов в паяные соединения | Выход из строя суставов, снижение надежности |
На нашем заводе мы провели обширные исследования по деградации термоэлектрических материалов без барьерных слоев. Наши данные показывают, что контактное сопротивление может увеличиться в 10 и более раз в течение 1000 часов работы при температуре 500°C. Выходная мощность модуля может снизиться на 30-50% за тот же период. Эти результаты подчеркивают важность диффузионного барьерного слоя для надежности и производительности модуля.
В качестве слоев диффузионного барьера для термоэлектрических материалов используются несколько материалов, каждый из которых имеет свои преимущества и ограничения. Выбор барьерного материала зависит от термоэлектрического материала, рабочей температуры и материала контактов. Наиболее распространенными барьерными материалами являются никель, молибден, вольфрам, титан и различные сплавы. Никель широко используется, поскольку он является эффективным диффузионным барьером, обладает хорошей электропроводностью и совместим со многими термоэлектрическими материалами. Молибден и вольфрам используются при более высоких температурах из-за их высоких температур плавления и низкого коэффициента диффузии. Титан используется в качестве адгезионного слоя и барьера для некоторых материалов. В таблице ниже сравниваются эти барьерные материалы.
| Барьерный материал | Максимальная рабочая температура | Электрическая проводимость | Совместимость | Типичное применение |
| Никель (Ni) | 600°С | Высокий | Bi2Te3, PbTe, скуттерудиты | Общее назначение |
| Молибден (Мо) | 800°С | Умеренный | PbTe, SiGe, скуттерудиты | Высокая температура |
| Вольфрам (Ж) | 1000°С | Умеренный | SiGe, высокотемпературные материалы | Очень высокая температура |
| Титан (Ti) | 500°С | Умеренный | Bi2Te3, адгезионный слой | Повышение адгезии |
| Никель-хром (NiCr) | 700°С | Умеренный | PbTe, ТЕГИ | Устойчивость к коррозии |
Наш завод Fuzhou X-Meritan Technology Co., Ltd. поставляет термоэлектрические материалы с различными вариантами барьерного слоя. Мы работаем с нашими клиентами, чтобы выбрать оптимальный барьерный материал и толщину для их конкретной конструкции модуля. Наша техническая группа может предоставить данные о скорости диффузии, контактном сопротивлении и термической стабильности для каждого варианта барьера.
Выбор правильного слоя диффузионного барьера для ваших термоэлектрических материалов требует систематической оценки нескольких факторов. Первым фактором является сам термоэлектрический материал. Разные материалы имеют разные диффузионные характеристики. Например, теллурид висмута (Bi2Te3) имеет относительно низкую рабочую температуру и может использовать никелевый барьер. Теллурид свинца (PbTe) работает при более высоких температурах и может потребовать барьера из молибдена или NiCr. Кремний-германий (SiGe) работает при очень высоких температурах и требует барьера из вольфрама или другого тугоплавкого металла. Второй фактор – рабочая температура. Барьер должен быть стабильным при максимальной рабочей температуре и не должен вступать в реакцию ни с термоэлектрическим материалом, ни с контактом. Третий фактор — материал контакта. Барьер должен быть совместим с контактом и обеспечивать хорошую адгезию. Четвертый фактор – толщина барьера. Барьер должен быть достаточно толстым, чтобы блокировать диффузию, но достаточно тонким, чтобы минимизировать электрическое сопротивление. В таблице ниже приведены критерии выбора.
| Фактор выбора | Рассмотрение | Влияние на производительность |
| Термоэлектрический материал | Диффузионные характеристики, рабочая температура | Определяет совместимость барьерных материалов |
| Рабочая температура | Максимальная и циклическая температура | Определяет устойчивость барьера |
| Контактный материал | Адгезия, соответствие температурному расширению | Определяет качество интерфейса |
| Толщина барьера | Баланс между блокировкой диффузии и сопротивлением | Влияет на контактное сопротивление и срок службы |
| Метод осаждения | Напыление, испарение, гальваника | Влияет на качество и однородность барьера |
На нашем заводе мы помогаем нашим клиентам выбрать правильный барьер для их термоэлектрических материалов. Мы обладаем обширным опытом работы с широким спектром систем материалов и можем предоставить рекомендации по оптимальному барьерному материалу, толщине и методу нанесения. Наша цель — помочь нашим клиентам достичь максимально возможной производительности и надежности модулей.
Оценка поставщика термоэлектрических материалов с диффузионными барьерными слоями требует рассмотрения не только цены за единицу продукции. Технические возможности поставщика, контроль качества и способность обеспечить стабильные свойства материала имеют решающее значение для производительности вашего модуля. Ключевыми критериями оценки поставщика являются качество материала, качество барьерного слоя, техническая поддержка, качество доставки и стоимость. Качество материала включает чистоту, стехиометрию и однородность термоэлектрического материала. Качество барьерного слоя включает в себя однородность толщины, адгезию и эффективность блокировки диффузии. Техническая поддержка включает в себя возможность предоставлять данные, помогать в проектировании и решать проблемы. Производительность доставки включает в себя способность соблюдать сроки выполнения заказов и обеспечивать стабильное качество от партии к партии. Стоимость включает общую стоимость владения с учетом срока службы и производительности модуля. В таблице ниже суммированы эти критерии.
| Критерий оценки | Что искать | Почему это важно |
| Качество материала | Чистота, стехиометрия, гомогенность | Определяет термоэлектрические характеристики |
| Качество барьерного слоя | Равномерность толщины, адгезия, блокировка диффузии | Определяет срок службы модуля |
| Техническая поддержка | Технические характеристики, помощь в проектировании, решение проблем | Помогает оптимизировать дизайн модуля. |
| Производительность доставки | Своевременная доставка, стабильность от партии к партии | Обеспечивает бесперебойную работу производства |
| Расходы | Общая стоимость владения | Обеспечивает долгосрочную ценность |
Наш завод X-Meritan стремится поставлять высококачественные термоэлектрические материалы с оптимизированными слоями диффузионного барьера. У нас есть комплексная система контроля качества, которая включает определение характеристик материала, проверку барьерного слоя и тестирование производительности. Мы предоставляем подробные технические характеристики и техническую поддержку нашим клиентам. И у нас есть большой опыт своевременной доставки. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве своего партнера по термоэлектрическим материалам.

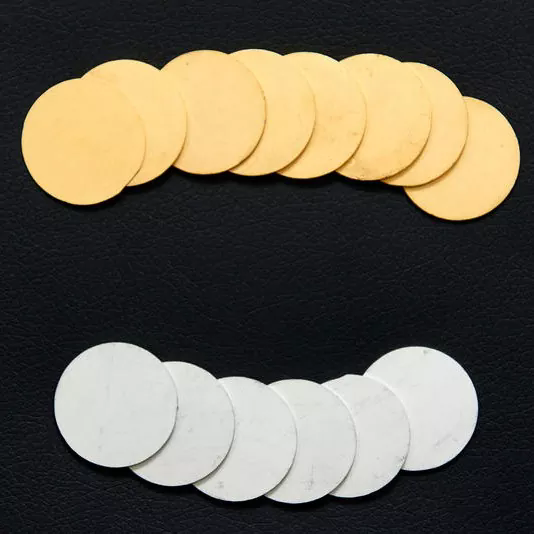

В следующей таблице представлены основные параметры наших термоэлектрических материалов с диффузионно-барьерными слоями. Эти материалы доступны в различных составах и конфигурациях, подходящих для различных конструкций модулей и условий эксплуатации. Наша фабрика также может производить материалы по индивидуальному заказу для удовлетворения конкретных требований.
| Параметр | Диапазон технических характеристик | Примечания |
| Тип материала | Bi2Te3, PbTe, скуттерудиты, SiGe | Другие материалы доступны по запросу. |
| Рабочая температура | 200°С - 800°С | Зависит от материала |
| Барьерный материал | Ni, Mo, W, Ti, NiCr | Выбирается в зависимости от применения |
| Толщина барьера | 1–20 мкм | Оптимизирован для блокировки диффузии |
| Контактное сопротивление | < 10 мкОм·см² | После нанесения барьера |
| Коэффициент Зеебека | 150–250 мкВ/К | Зависит от материала |
| Электрическое сопротивление | 0,5–3,0 мОм·см | Зависит от материала |
| Теплопроводность | 1,0–4,0 Вт/м·К | Зависит от материала |
| Форма | Слитки, порошки, пластины | Доступны нестандартные формы |
| Контроль качества | РФА, СЭМ, ЭДС, Зеебек, удельное сопротивление | Полная характеристика |
На нашем заводе мы производим термоэлектрические материалы, соответствующие этим и многим другим спецификациям. Мы можем настроить состав материала, барьерный слой и форму в соответствии с вашим конкретным дизайном модуля. Наша техническая команда может предоставить подробные данные и поддержку для вашего приложения.
Вопрос 1: Какой толщины должен быть слой диффузионного барьера?
Ответ: Оптимальная толщина диффузионного барьерного слоя зависит от системы материалов и рабочей температуры. Обычно толщина колеблется от 1 до 20 микрометров. Барьер должен быть достаточно толстым, чтобы блокировать диффузию в течение предполагаемого срока службы модуля, но достаточно тонким, чтобы минимизировать электрическое сопротивление. Наш завод может порекомендовать оптимальную толщину для вашего конкретного термоэлектрического материала и применения.
Вопрос 2: Что произойдет, если слой диффузионного барьера окажется слишком тонким?
Ответ: Если слой диффузионного барьера слишком тонкий, он не сможет эффективно блокировать взаимную диффузию атомов между термоэлектрическим материалом и контактом. Это приведет к образованию интерметаллидов, увеличению контактного сопротивления и ухудшению термоэлектрических свойств. Модуль выйдет из строя преждевременно. Наш завод тестирует толщину барьерного слоя и эффективность блокировки диффузии, чтобы убедиться, что он соответствует требованиям вашего применения.
Вопрос 3: Могу ли я использовать один и тот же барьерный материал для всех термоэлектрических материалов?
Ответ: Нет, барьерный материал необходимо выбирать с учетом термоэлектрического материала и рабочей температуры. Например, никель подходит для теллурида висмута, но может не подходить для кремний-германия при высоких температурах. Барьер должен быть химически совместим как с термоэлектрическим материалом, так и с контактом, и он должен быть стабильным при рабочей температуре. Наша техническая команда может помочь вам выбрать правильный барьерный материал для вашего применения.
Вопрос 4. Как узнать, обеспечивает ли мой поставщик термоэлектрических материалов хороший барьерный слой?
Ответ: Чтобы оценить качество диффузионного барьерного слоя, запросите у поставщика данные о однородности толщины барьера, прочности адгезии и эффективности блокировки диффузии. Вы также можете запросить образцы и провести собственные испытания, например испытания на ускоренное старение и измерения контактного сопротивления. Поставщик с хорошей репутацией предоставит эти данные и будет работать с вами, чтобы гарантировать, что барьер соответствует вашим требованиям. В Fuzhou X-Meritan Technology Co., Ltd. мы предоставляем комплексные данные и поддержку нашим клиентам.
Вопрос 5: Каков типичный срок службы термоэлектрического модуля с диффузионным барьерным слоем?
Ответ: Срок службы термоэлектрического модуля с правильно спроектированным диффузионным барьерным слоем зависит от рабочей температуры и условий циклирования. Для модуля, непрерывно работающего при температуре 500°C, срок службы может составлять от 5 до 10 лет и более. При термоциклировании срок службы может сократиться. Барьерный слой имеет решающее значение для достижения длительного срока службы. Наша фабрика разрабатывает материалы и барьерные слои, чтобы максимально продлить срок службы модулей.
Диффузионный барьерный слой является важным компонентом термоэлектрических материалов для высокопроизводительных модулей. Это предотвращает взаимную диффузию, поддерживает низкое контактное сопротивление и продлевает срок службы модуля. При поиске термоэлектрических материалов покупатели должны рассматривать барьерный слой как важнейшую характеристику, а не второстепенную мысль. Выбор барьерного материала, толщины и метода нанесения влияет на производительность и надежность конечного модуля. Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. обладает знаниями и опытом в поставке термоэлектрических материалов с оптимизированными диффузионными барьерными слоями. Мы работаем с нашими клиентами, чтобы понять их требования и предложить оптимальное материальное решение. Независимо от того, производите ли вы модули для выработки электроэнергии или охлаждения, мы можем предоставить необходимые вам материалы.
Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером для производителей термоэлектрических модулей по всему миру. Мы приглашаем вас связаться с нами, чтобы обсудить ваши требования к термоэлектрическим материалам. Мы можем предоставить технические данные, образцы и помощь в проектировании. Позвольте нам помочь вам добиться максимальной производительности и надежности ваших термоэлектрических модулей.
Свяжитесь с Фучжоу X-Meritan Technology Co., Ltd. сегоднячтобы обсудить ваши требования к термоэлектрическим материалам и узнать, как наши диффузионные барьерные слои могут улучшить производительность и срок службы вашего модуля.
