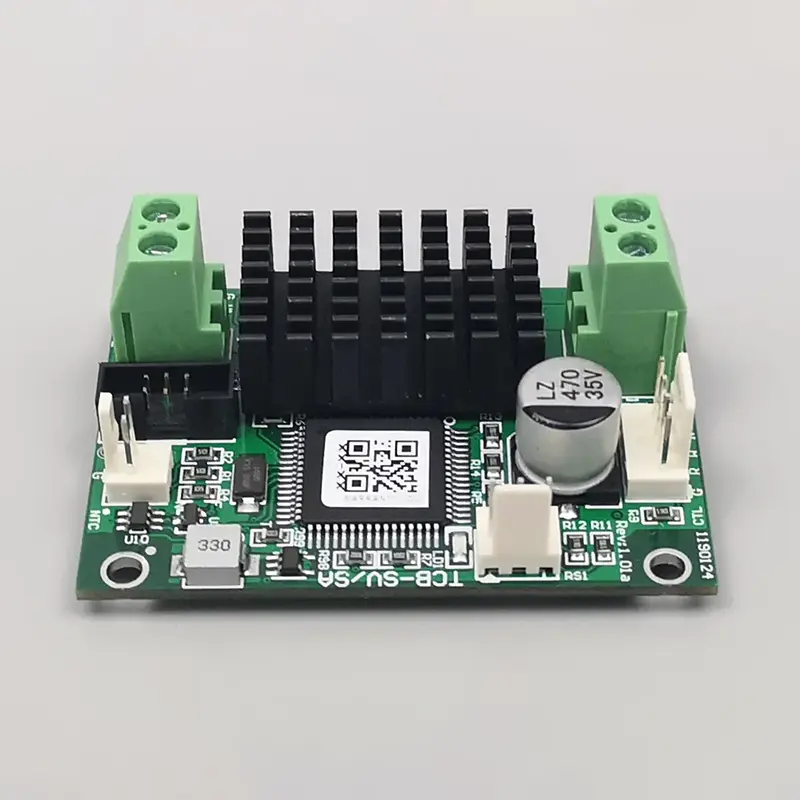

Контроллер температуры TCB-SV для Micro TEC от завода X-meritan использует независимый управляющий чип и динамический алгоритм ПИД-регулирования, поддерживая точность ±0,01 °C как для установки температуры, так и для устойчивого управления. В отличие от традиционного управления переключением ШИМ, он использует полный непрерывный выходной ток для устранения рабочего шума и колебаний температуры, обеспечивая стабильный контроль температуры с обратной связью для высокоточных сценариев непрерывной работы. Плата включает в себя двунаправленное управление обогревом/охлаждением, два интерфейса связи и выход сигнала безопасности, с рабочей эффективностью более 90% и компактными размерами, подходящими для встроенной интеграции систем термоконтроля micro TEC.
|
Модель |
УТС-СВ |
|
Напряжение питания платы (постоянный ток) |
7–24 В |
|
Ток питания платы |
Зависит от ТЭК |
|
Выходная эффективность |
> 90% |
|
ТЭК Напряжение |
4,5 В (по умолчанию) |
|
ТЕС Ток |
2,5 А (макс.) |
|
Датчик температуры |
10K NTC (значение B по умолчанию: 3950) |
|
Точность контроля температуры |
±0,01°С |
|
Установите точность температуры |
±0,01°С |
|
Диапазон контроля температуры |
от -30°С до 147°С |
|
Диапазон контрольной температуры¹ |
От -20°С до 100°С |
|
Заводская температура по умолчанию |
25°C или по указанию пользователя |
|
Размеры |
60 мм х 42 мм |
|
Высота |
Всего 23 мм (плата 18,5 мм + компоненты 1,5 мм, контакты≤3 мм) |
|
Примечание |
Для получения других характеристик обращайтесь к производителю. |
Контроллер температуры TCB-SV для Micro TEC имеет стандартную аппаратную структуру и практичный функциональный дизайн, обеспечивая основные технические преимущества для точного управления micro TEC:
Оснащенный специальным чипом управления и оптимизированным ПИД-алгоритмом, он поддерживает стабильную точность температуры ±0,01°C, что соответствует требованиям точной калибровки лазерных и детекторных устройств.
Непрерывный выходной ток без ШИМ позволяет избежать высокочастотного шума переключения, устраняет микротепловые колебания и обеспечивает долговременное постоянное температурное состояние прецизионных компонентов.
Поддерживает последовательные команды ASCII и протокол MODBUS-RTU, совместим с основным промышленным хостом управления и программным обеспечением верхнего уровня, поддерживает мониторинг данных в реальном времени и вторичную разработку.
Соответствует стандартным датчикам 10K NTC (3950), поддерживает автоматическое переключение отопления и охлаждения и обеспечивает управление с обратной связью в широком диапазоне температур.
Выход аварийной сигнализации зарезервированного оборудования, сигнал рабочего состояния и специальный интерфейс отключения TEC, облегчающий автоматическое управление связями безопасности системы.
Проверенный многолетним применением в оптической и лазерной промышленности, модуль обладает высокой защитой от помех и стабильной непрерывной работой.
|
Элемент сравнения |
Контроллер TCB-SV Micro TEC |
Обычный контроллер TEC |
|
Точность контроля температуры |
±0,01°C (сверхвысокая точность) |
±0,05°C ~ ±0,1°C (общая промышленная точность) |
|
Режим вывода |
Непрерывный плавный выходной ток, отсутствие коммутационного шума, нулевые температурные колебания. |
Традиционный выход ШИМ-переключателя, склонный к высокочастотному шуму и небольшому температурному дрейфу |
|
Протокол связи |
Двойные протоколы: ASCII + MODBUS-RTU, удобные для системной интеграции и вторичной разработки. |
Единый протокол с ограниченной совместимостью и плохой расширяемостью. |
|
Конфигурация безопасности |
Встроенный выход сигнализации, обратная связь о состоянии и функция аварийного отключения TEC. |
Единая функция управления, без интеллектуальной конструкции защиты безопасности |
|
Выходная эффективность |
>90%, энергосбережение и эффективность при длительной работе. |
Обычно ниже 85%, более высокое долгосрочное энергопотребление |
|
Применимые сценарии |
Оптическая связь, медицинская диагностика, высокоточные датчики, лабораторное оборудование |
Обычные сценарии промышленного контроля температуры с низкими требованиями к точности. |
Опираясь на точный контроль температуры и защиту от помех, регулятор температуры TCB-SV для микро ТЭЦ применяется в профессиональных сценариях, требующих долговременной стабильности температуры:
Стабилизируйте рабочую температуру лазерных диодов, устраните дрейф длины волны, вызванный изменениями температуры, и обеспечьте долгосрочную стабильную передачу данных в высокоскоростных оптоволоконных сетях.
Обеспечьте постоянную рабочую среду для прецизионных реагентов, оборудования для молекулярного обнаружения и биохимического анализа, избегая отклонения результатов обнаружения, вызванного незначительными изменениями температуры.
Стабилизируйте рабочую температуру инфракрасных датчиков, датчиков обнаружения химических веществ и датчиков LiDAR, оптимизируйте соотношение сигнал/шум и поддерживайте постоянную точность обнаружения.
Применяется в сценариях тепловой калибровки научных исследований и микроточного контроля температуры, обеспечивая высокоточную повторяемость экспериментальных данных.
X-Meritan имеет независимые производственные цеха и полное испытательное оборудование. Все платы TCB-SV производятся, калибруются и тестируются собственными силами, что обеспечивает постоянную стабильность партии.
Поддерживает настройку параметров и нестандартную конфигурацию. Техническая группа предоставляет рекомендации по интеграции, чтобы помочь клиентам завершить отладку оборудования и итерацию проекта.
Продукция экспортируется в Европу, Северную Америку, Юго-Восточную Азию и другие регионы. Благодаря стабильным каналам логистики он поддерживает долгосрочные серийные поставки и реализацию проектов за рубежом.
Продукт применяется в высокотехнологичном промышленном оборудовании и лабораторных проектах, его стабильная производительность подтверждена длительной реальной эксплуатацией.
Ответ: Он специально разработан для микротермоэлектрических охладителей и идеально подходит для высокоточных сценариев, таких как лазерная связь, медицинское обнаружение, прецизионные датчики и лабораторные инструменты, требующие сверхтонкой стабилизации температуры на 0,01°C.
А: Да. По умолчанию он соответствует стандартным датчикам 10K 3950 NTC и поддерживает большинство основных модулей micro TEC на рынке, обеспечивая надежную универсальную совместимость и удобное обновление и замену системы.
А: Абсолютно. Двойные протоколы ASCII и MODBUS-RTU поддерживают отладку программного обеспечения верхнего уровня компьютера, загрузку данных в реальном времени и автоматическую стыковку системы, удовлетворяя разнообразные потребности вторичной разработки промышленных проектов.
О: Каждый регулятор температуры TCB-SV для блока Micro TEC проходит строгие заводские испытания, включая калибровку точности температуры, определение стабильности постоянного тока, проверку функций связи и моделирование защиты безопасности, чтобы гарантировать отсутствие дефектных продуктов.
А: Да. Температуру по умолчанию 25°C можно регулировать в соответствии с требованиями проекта пользователя, а для нестандартных условий работы поддерживаются специальные услуги по настройке параметров.
Ответ: Он полностью исключает шум переключения и периодические колебания температуры, поддерживает долговременную статическую температурную стабильность прецизионных оптоэлектронных компонентов и эффективно увеличивает срок службы продукта и точность обнаружения.
