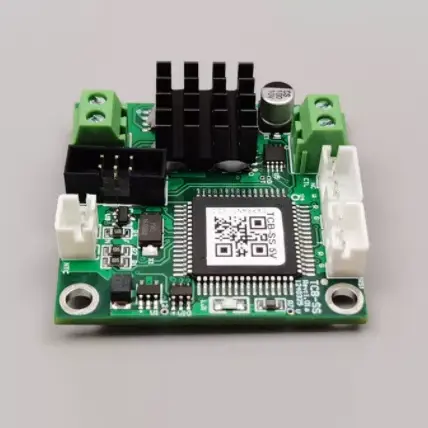

Контроллер температуры TCB-SS сверхкомпактного размера, предназначенный для микро ТЭЦ

X-Meritan производит контроллер температуры TCB-SS сверхкомпактного размера, предназначенный для приложений Micro TEC, где необходимо учитывать пространство на плате, температурную стабильность и контролируемую мощность TEC. TCB-SS объединяет измерение температуры и управление TEC на небольшой плате управления, что позволяет регулировать Micro TEC через контур регулирования температуры на основе обратной связи.

Контроллер спроектирован на основе компактной платы, а не архитектуры общего назначения для контроля температуры. Он использует датчик NTC 10K в качестве входа для измерения температуры по умолчанию и поддерживает напряжение TEC по умолчанию 4,5 В с максимальным током TEC 3 А, что делает плату подходящей для миниатюрных систем управления температурным режимом.

Параметры

Структура управления

Обратная связь по температуре

10K NTC обнаруживает изменения температуры и отправляет сигнал контроллеру.

ПИД-регулятор

Контроллер сравнивает измеренную температуру с целевым значением и регулирует выходной сигнал Micro TEC посредством ПИД-регулирования.

Непрерывный привод

Непрерывная выходная мощность регулирует привод TEC во время работы, а не простое включение/выключение.

Ключевые особенности

Ультракомпактная доска

Сверхкомпактный регулятор температуры TCB-SS размером 4 см × 4 см × 1,28 см, предназначенный для систем Micro TEC , предназначен для систем Micro TEC с ограниченным пространством для установки.

Контроль температуры 0,01°C

Контроллер обеспечивает точность регулирования температуры 0,01 °C и точность заданной температуры 0,01 °C для точного регулирования температуры.

>94% выходная эффективность

Имея выходной КПД выше 94%, контроллер обеспечивает эффективное управление TEC в компактных системах контроля температуры.

Выход TEC 4,5 В, макс. 3 А.

Напряжение TEC по умолчанию составляет 4,5 В с максимальным током TEC 3 А для совместимых приложений Micro TEC.

Измерение температуры 10K NTC

По умолчанию используется датчик NTC 10K со значением B 3950, обеспечивающий обратную связь по температуре для контура управления.

Измерение от -60°C до +170°C

Диапазон измерения контроля температуры составляет от -60°C до +170°C, а указанный диапазон температуры регулирования составляет от -20°C до +100°C.

Комплексная защита

Встроенные функции включают перегрузку по току, перенапряжение, ограничение температуры и обнаружение обрыва/короткого замыкания TEC для мониторинга контроллера и подключенного TEC во время работы.

Совместимость

Перед интеграцией следует проверить электрические требования TEC, характеристики NTC, целевую температуру и питание платы на соответствие спецификациям контроллера.

Области применения

Прецизионные оптические модули

Контроллер температуры TCB-SS сверхкомпактного размера, разработанный для Micro TEC , обеспечивает компактный контроль температуры для оптических модулей, где требуются стабильные температурные условия.

Лазерные диодные системы

Он может управлять совместимым Micro TEC для регулирования температуры лазерных диодов в компактных оптических системах.

Миниатюрное лабораторное оборудование

Компактный контроллер подходит для лабораторных приборов, которым требуется регулирование температуры на основе Micro TEC в ограниченном пространстве для установки.

Портативное диагностическое оборудование

TCB-SS поддерживает контроль температуры в компактных диагностических устройствах, где размер платы и терморегуляция являются важными факторами проектирования.

Инфракрасные и ПЗС-датчики

Контроллер может быть интегрирован с системами Micro TEC для регулирования температуры термочувствительных инфракрасных детекторов и датчиков CCD.

Часто задаваемые вопросы

В1: Для какого типа ТЭО предназначен контроллер?

A1: Контроллер температуры TCB-SS сверхкомпактного размера, предназначенный для Micro TEC, предназначен для приложений Micro TEC. Подключенный TEC следует проверить на соответствие указанному напряжению TEC по умолчанию 4,5 В и максимальному току 3 А.

В2: Какая конфигурация датчика NTC используется?

A2: Конфигурация измерения температуры по умолчанию — NTC 10K со значением B 3950. Другие требования к датчику должны быть подтверждены во время спецификации проекта.

В3: В чем разница между диапазоном измерения и диапазоном управления?

A3: Диапазон измерения контроля температуры составляет от -60°C до +170°C, тогда как указанный диапазон температуры управления составляет от -20°C до +100°C. Диапазон измерения указывает на возможность измерения температуры, тогда как диапазон управления определяет указанный диапазон регулирования температуры.

В4: Какой источник питания требуется для платы?

A4: Напряжение питания платы составляет 5 В ± 10% постоянного тока. Система должна обеспечивать подходящий источник питания, который остается в пределах указанного входного диапазона.

В5: Каков максимальный ток, доступный для TEC?

A5: Максимальный указанный ток ТЕС составляет 3 А, напряжение ТЕС по умолчанию составляет 4,5 В. Фактически подключенный TEC следует выбирать в соответствии с его электрическими требованиями и ограничениями контроллера.

В6: Какую точность температуры может обеспечить контроллер?

A6: Заданная точность контроля температуры составляет 0,01°C, а заданная точность температуры также указана как 0,01°C.

В7: Какие функции защиты включены?

A7: Контроллер включает в себя защиту от перегрузки по току, защиту от перенапряжения, ограничение температуры, а также обнаружение обрыва цепи и короткого замыкания TEC.
