Инженер-конструктор работает над новым медицинским диагностическим прибором. Для устройства требуется небольшая зона охлаждения, которая может поддерживать точную температуру 4°C, с возможностью переключения на нагрев для другого теста. Охлаждение должно быть компактным, без вибрации и способным работать в любом положении. Обычные охлаждающие устройства — компрессоры, вентиляторы и теплообменники — не могут удовлетворить этим требованиям. Они слишком велики, слишком шумны и слишком негибки. Решением является термоэлектрический охладитель, полупроводниковое устройство, использующее эффект Пельтье для откачки тепла. Эффект Пельтье – это явление, которое отличаетТермоэлектрические охладителиот всех других технологий охлаждения. Именно по этой причине они могут быть миниатюризированы, почему у них нет движущихся частей и почему они могут мгновенно переключаться с охлаждения на нагрев. Инженерам по закупкам и разработчикам продукции понимание эффекта Пельтье необходимо для определения того, является ли термоэлектрический охладитель правильным выбором для конкретного применения.
Это руководство написано для покупателей, которым необходимо приобрести термоэлектрические охладители и которые хотят понять технологию, лежащую в их основе. Мы объясним, что такое эффект Пельтье, как он работает, чем отличается от обычного охлаждения и какие характеристики имеют значение при выборе термоэлектрического охладителя. Мы также предоставим подробные параметры продукции с нашего завода по адресуФучжоу X-Meritan Technology Co., Ltd.Независимо от того, разрабатываете ли вы медицинские устройства, лазерные системы, автомобильные сиденья или бытовую электронику, это руководство поможет вам принять обоснованное решение о термоэлектрическом охлаждении.

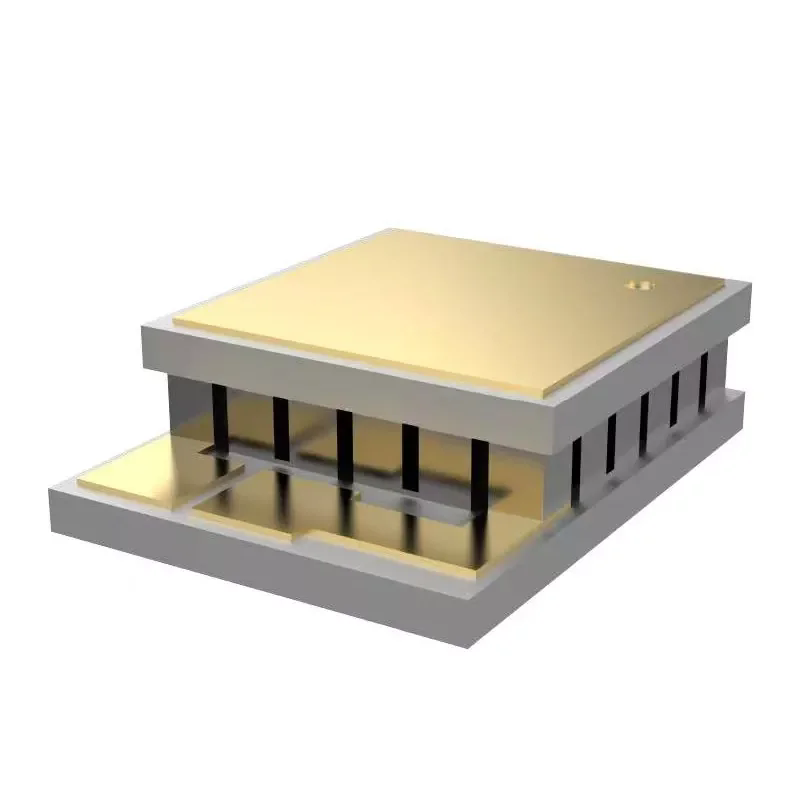

Эффект Пельтье — термоэлектрическое явление, открытое французским физиком Жаном Шарлем Атаназом Пельтье в 1834 году. Оно описывает нагрев или охлаждение, возникающие в месте соединения двух разнородных проводников при прохождении через них электрического тока. Когда ток течет в одном направлении, тепло поглощается в одном месте перехода и выделяется в другом. При изменении направления тока эффект обратный: горячий спай становится холодным, а холодный спай становится горячим. Это фундаментальный принцип термоэлектрических охладителей. Термоэлектрический охладитель, также известный как охладитель Пельтье, представляет собой твердотельный тепловой насос, который использует эффект Пельтье для передачи тепла от одной стороны устройства к другой. Устройство состоит из массива полупроводниковых таблеток p-типа и n-типа, которые электрически соединены последовательно, а термически параллельно. Гранулы зажаты между двумя керамическими подложками. При подаче постоянного тока электроны и дырки движутся через гранулы, унося с собой тепло. В результате получается холодная сторона и горячая сторона. В таблице ниже обобщены ключевые аспекты эффекта Пельтье.
| Аспект | Описание |
| Открытие | Жан Шарль Атанас Пельтье, 1834 г. |
| Принцип | Нагрев или охлаждение в месте соединения разнородных проводников |
| Направление эффекта | Зависит от направления тока |
| Ключевые компоненты | Полупроводниковые таблетки P-типа и N-типа, керамические подложки |
| Результат | Холодная сторона и горячая сторона |
Наш завод Fuzhou X-Meritan Technology Co., Ltd. специализируется на разработке и производстве термоэлектрических охладителей на основе эффекта Пельтье. Мы имеем большой опыт в производстве полупроводниковых таблеток, сборке модулей и проектировании тепловых систем. Наша продукция используется в широком спектре применений: от медицинских приборов до бытовой электроники.
Термоэлектрические охладители отличаются от обычных охлаждающих устройств по нескольким фундаментальным признакам. Обычные охлаждающие устройства, такие как системы сжатия пара, абсорбционные охладители и тепловые насосы, используют механические компоненты — компрессоры, насосы и вентиляторы — для циркуляции хладагента и передачи тепла. Эти системы эффективны и действенны для крупномасштабного охлаждения, но они громоздки, шумны и имеют движущиеся части, которые изнашиваются. Термоэлектрические охладители не имеют движущихся частей. Они используют эффект Пельтье для прямой откачки тепла, без какого-либо хладагента или механического сжатия. Это делает их компактными, бесшумными, надежными и способными работать в любом положении. В таблице ниже сравниваются два типа систем охлаждения.
| Характеристика | Термоэлектрический охладитель | Обычное охлаждающее устройство |
| Принцип работы | Эффект Пельтье | Сжатие пара или абсорбция |
| Движущиеся части | Никто | Компрессор, вентиляторы, насосы |
| Хладагент | Никто | Необходимый |
| Размер | Компактный | Большой |
| Шум | Тихий (кроме вентилятора) | Шумный |
| Вибрация | Никто | Да |
| Ориентация | Любая ориентация | Обычно фиксированная ориентация |
| Охлаждение/Отопление | Реверсивный (путем реверсирования тока) | Не реверсивный (без дополнительных клапанов) |
| Эффективность | Нижний (COP обычно 0,5–1,5) | Выше (COP обычно 2–4) |
| Прецизионный контроль температуры | Отлично (+/- 0,1°C) | Умеренный (+/- 1°C) |
На нашем заводе мы производим термоэлектрические охладители для применений, требующих уникальных преимуществ твердотельного охлаждения. Мы помогаем нашим клиентам понять компромиссы между термоэлектрическим и традиционным охлаждением, чтобы они могли сделать правильный выбор для своего применения. Наша команда инженеров может помочь с тепловыми расчетами, выбором модулей и проектированием системы.
При выборе термоэлектрического охладителя покупатель должен учитывать несколько ключевых характеристик. Эти характеристики определяют производительность охладителя и его пригодность для применения. Наиболее важными характеристиками являются максимальная разница температур (ΔTmax), максимальная мощность охлаждения (Qmax), максимальный ток (Imax), максимальное напряжение (Vmax) и размеры модуля. ΔTmax — это максимальная разница температур, которую может достичь модуль между горячей и холодной сторонами. Qmax — это максимальное количество тепла, которое модуль может перекачивать при ΔT=0. Imax и Vmax — это максимальный ток и напряжение, при которых может работать модуль. В таблице ниже приведены эти характеристики.
| Спецификация | Описание | Типичный диапазон |
| ΔТмакс | Максимальная разница температур (горячего и холодного) | 60°С - 75°С |
| Qмакс | Максимальная мощность охлаждения при ΔT=0 | 10 Вт – 200 Вт |
| Imax | Максимальный рабочий ток | 2 А - 15 А |
| Вмакс | Максимальное рабочее напряжение | 3 В–30 В |
| Размер модуля | Длина х Ширина х Высота | от 10 х 10 мм до 62 х 62 мм |
| Количество этапов | Одноступенчатый или многоступенчатый | 1–5 |
Наш завод Fuzhou X-Meritan Technology Co., Ltd. производит термоэлектрические охладители с широким спектром технических характеристик. Мы предлагаем однокаскадные и многокаскадные модули с Qmax от 10 Вт до 200 Вт и ΔTmax от 60°C до 75°C. Мы также можем изготовить модули по индивидуальному заказу в соответствии с конкретными требованиями. Наша команда инженеров может помочь с выбором оптимального модуля для вашего применения.
Термоэлектрические охладители лучше всего подходят для применений, требующих одного или нескольких из следующих требований: компактный размер, отсутствие движущихся частей, отсутствие вибрации, точный контроль температуры или возможность переключения между охлаждением и нагревом. Эти приложения обычно встречаются в таких отраслях, как медицина, аэрокосмическая промышленность, автомобилестроение, бытовая электроника и телекоммуникации. В медицинской промышленности термоэлектрические охладители используются в диагностических устройствах, охладителях инсулина и лабораторном оборудовании. В аэрокосмической отрасли они используются в компонентах спутников и охлаждении авионики. В автомобилестроении они используются для охлаждения сидений, управления температурой аккумуляторов и подстаканников. В бытовой электронике они используются в портативных кулерах, винных холодильниках и процессорных кулерах. В таблице ниже приведены основные области применения и причины, по которым термоэлектрические охладители подходят для них.

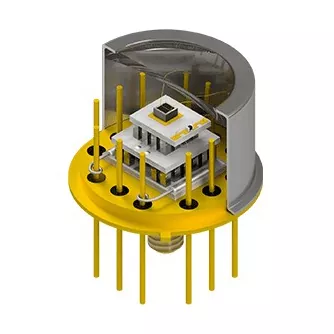

| Приложение | Ключевое требование | Почему термоэлектрический охладитель |
| Медицинские диагностические устройства | Точный контроль температуры | Точность +/- 0,1°C, отсутствие вибрации |
| Лазерные системы | Компактное и точное охлаждение | Маленький размер, быстрый отклик |
| Автомобильные сиденья | Охлаждение и обогрев | Реверсивный путем изменения направления тока |
| Портативные охладители | Компактный, работает от аккумулятора | Низкая мощность, отсутствие хладагента |
| Телекоммуникационное оборудование | Надежный, не требующий обслуживания | Нет движущихся частей, долгий срок службы. |
| Аэрокосмическая промышленность | Легкий, без вибрации | Компактный, твердотельный |

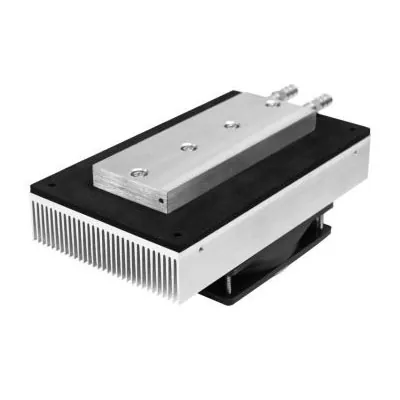

На нашем заводе мы работаем с клиентами во всех этих отраслях, чтобы предоставить термоэлектрические охладители, отвечающие их конкретным требованиям. Мы можем предоставить стандартные модули или сборки, изготовленные по индивидуальному заказу. Наша команда инженеров может помочь с тепловыми расчетами, выбором модулей и системной интеграцией.
Оценка поставщика термоэлектрических охладителей требует сосредоточения внимания на производственных возможностях, контроле качества, технической поддержке и опыте. Поставщик должен иметь возможность производить полупроводниковые таблетки и собирать модули в соответствии с требуемыми спецификациями. Для этого требуется специальное оборудование для нарезки кубиками, пайки и тестирования гранул. Поставщик должен иметь систему контроля качества, обеспечивающую стабильную производительность и надежность. Сюда входят испытания на ΔTmax, Qmax и герметичность. Поставщик должен иметь техническую поддержку для помощи в выборе модуля и проектировании тепловой системы. В таблице ниже приведены критерии оценки.
| Критерий оценки | Что искать | Почему это важно |
| Производственные возможности | Производство пеллет, оборудование для сборки модулей | Обеспечивает качество и стабильность продукции |
| Контроль качества | ISO 9001, протоколы испытаний | Обеспечивает стабильную производительность |
| Техническая поддержка | Теплотехника, помощь в проектировании | Помогает выбрать правильный модуль |
| Опыт | Опыт работы в термоэлектрической промышленности | Демонстрирует возможности и надежность |
| Кастомизация | Возможность разработки индивидуальных модулей. | Соответствует конкретным требованиям применения |
Наш завод X-Meritan производит термоэлектрические охладители уже более десяти лет. Мы инвестировали в современное оборудование для производства пеллет и сборки модулей. Мы сертифицированы по стандарту ISO 9001 и ведем подробные записи всех испытаний производительности. Наша техническая команда готова помочь с выбором модуля и проектированием тепловой системы. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве своего партнера по термоэлектрическим охладителям.
В следующей таблице представлены основные параметры наших термоэлектрических охладителей. Эти модули предназначены для широкого спектра применений: от медицинских приборов до бытовой электроники. Наш завод также может производить модули по индивидуальному заказу, отвечающие конкретным требованиям.
| Параметр | Диапазон технических характеристик | Примечания |
| ΔТмакс | 60°С - 75°С | Зависит от класса модуля |
| Qмакс | 10 Вт – 200 Вт | При ΔТ=0 |
| Imax | 2 А - 15 А | Максимальный рабочий ток |
| Вмакс | 3 В–30 В | Максимальное рабочее напряжение |
| Размер модуля | от 10 х 10 мм до 62 х 62 мм | Доступны нестандартные размеры |
| Количество этапов | 1–5 | Многоступенчатый для более высокого ΔT |
| Керамическая подложка | Глинозем, Нитрид алюминия | AlN для более высокой теплопроводности |
| Припой | Sn-Sb, Sn-Bi, Au-Sn | Выбрано по температурному диапазону |
| Рабочая температура | от -50°С до +150°С | Зависит от припоя и материалов |
| Ожидаемая продолжительность жизни | 100 000+ часов | При правильном терморегулировании |
На нашем заводе мы производим термоэлектрические охладители, соответствующие этим и многим другим характеристикам. Мы можем настроить ΔTmax, Qmax, размер и количество ступеней в соответствии с вашим конкретным применением. Наша система контроля качества включает в себя тестирование каждого модуля на работоспособность и надежность. Наша цель — предоставить нашим клиентам высококачественные термоэлектрические охладители, отвечающие их потребностям в области терморегулирования.
Вопрос 1. Какова типичная эффективность термоэлектрического охладителя по сравнению с системой на основе компрессора?
Ответ: Коэффициент производительности (COP) термоэлектрического охладителя обычно составляет от 0,5 до 1,5, тогда как система на основе компрессора обычно имеет COP от 2 до 4. Это означает, что термоэлектрические охладители менее эффективны и потребляют больше энергии для того же количества охлаждения. Однако их компактный размер, отсутствие движущихся частей и точный контроль температуры делают их предпочтительным выбором для многих применений, где эффективность является второстепенной по сравнению с другими факторами.
Вопрос 2: Можно ли использовать термоэлектрический холодильник как для охлаждения, так и для обогрева?
Ответ: Да, термоэлектрический холодильник можно использовать как для охлаждения, так и для обогрева. При изменении направления постоянного тока горячая и холодная стороны меняются местами. Это делает термоэлектрические охладители идеальными для применений, требующих как охлаждения, так и обогрева, таких как автомобильные сиденья, холодильники для вина и медицинские устройства. Переключение происходит мгновенно и не требует дополнительных компонентов.
Вопрос 3: Какова максимальная разница температур, которую может достичь термоэлектрический охладитель?
Ответ: Максимальная разница температур (ΔTmax) одноступенчатого термоэлектрического охладителя обычно составляет от 60°C до 75°C. При более высоких перепадах температур используются многоступенчатые модули. Многоступенчатый модуль может достигать ΔTmax 100°C и более. Фактическая разница температур, достигаемая в конкретном случае, зависит от тепловой нагрузки и эффективности радиатора на горячей стороне.
Вопрос 4: Как долго служат термоэлектрические холодильники?
Ответ: Термоэлектрические охладители имеют длительный срок службы, обычно от 100 000 до 200 000 часов, поскольку у них нет движущихся частей. Срок службы ограничен деградацией паяных соединений и полупроводниковых материалов. При правильном управлении температурным режимом и условиях эксплуатации термоэлектрический охладитель может прослужить долгие годы. Наш завод тестирует наши модули, чтобы убедиться, что они соответствуют нашим требованиям к ожидаемому сроку службы.

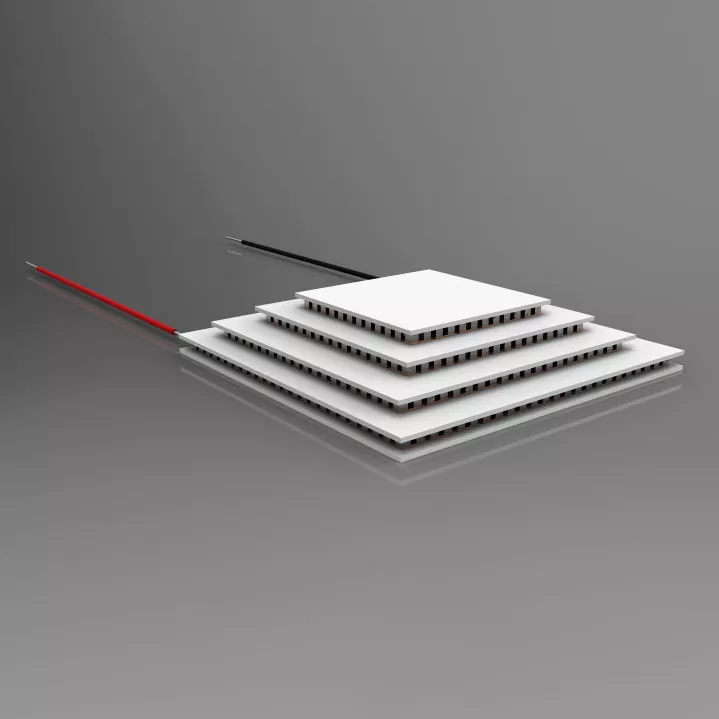

Вопрос 5: В чем разница между одноступенчатым и многоступенчатым термоэлектрическим охладителем?
Ответ: Одноступенчатый термоэлектрический охладитель имеет один слой полупроводниковых гранул и может достигать ΔTmax от 60°C до 75°C. Многоступенчатый термоэлектрический охладитель состоит из нескольких слоев, наложенных друг на друга, причем каждый слой вносит свой вклад в общую разницу температур. Многоступенчатые модули могут достигать ΔTmax 100°C и более, но они имеют меньшую охлаждающую способность (Qmax) и стоят дороже. Они используются в приложениях, требующих очень низких температур, таких как инфракрасные детекторы и датчики CCD.
Эффект Пельтье — это явление, которое отличает термоэлектрические охладители от обычных охлаждающих устройств. Он обеспечивает твердотельную откачку тепла без движущихся частей, хладагента и вибрации. Это делает термоэлектрические охладители идеальными для применений, требующих компактных размеров, точного контроля температуры и возможности переключения между охлаждением и нагревом. Хотя они менее эффективны, чем системы на основе компрессоров, их уникальные преимущества делают их единственным приемлемым выбором для многих требовательных приложений. Наш завод Fuzhou X-Meritan Technology Co., Ltd. обладает опытом и оборудованием для производства высококачественных термоэлектрических охладителей, отвечающих самым строгим требованиям. Мы используем высококачественные полупроводниковые материалы, точные процессы сборки и строгие испытания, чтобы гарантировать, что наши модули обеспечивают надежную работу и длительный срок службы.
Независимо от того, разрабатываете ли вы медицинские устройства, лазерные системы, автомобильные компоненты или бытовую электронику, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования к термоэлектрическому охладителю. Мы можем предоставить образцы, технические данные и индивидуальные решения. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером для предприятий по всему миру.
Свяжитесь с Фучжоу X-Meritan Technology Co., Ltd. сегоднячтобы обсудить ваши требования к термоэлектрическому охладителю и узнать, как эффект Пельтье может решить ваши проблемы управления температурным режимом.
