Система LiDAR на автономном транспортном средстве или придорожный сенсорный блок должны надежно работать в диапазоне температур от -40°C зимой до +85°C под прямыми солнечными лучами летом. Внутри корпуса лазерные диоды, фотодетекторы и оптические компоненты чувствительны к температуре. Сдвиг всего на несколько градусов может изменить длину волны излучения лазера, уменьшить соотношение сигнал/шум детектора и исказить оптическую юстировку. Результатом является ухудшение точности дальности и качества облака точек. Для инженера по закупкам, определяющего компоненты терморегулирования, вопрос не в том, нужен ли контроль температуры, а в том, какая технология может обеспечить его в рамках ограничений по размеру, мощности и надежности системы LiDAR.Термоэлектрические охладителистали предпочтительным решением многих из этих проблем.
Это руководство написано для покупателей и инженеров-конструкторов, которым необходимо понять, как термоэлектрические охладители решают проблемы контроля температуры в системах LiDAR. Мы рассмотрим конкретные тепловые проблемы в LiDAR, принцип работы термоэлектрических охладителей, ключевые характеристики для оценки, соображения интеграции и критерии выбора поставщика. Мы также предоставим подробные параметры продукции с нашего завода по адресуФучжоу X-Meritan Technology Co., Ltd.Независимо от того, разрабатываете ли вы систему LiDAR для автомобильных, промышленных или картографических приложений, это руководство поможет вам выбрать термоэлектрический охладитель, соответствующий вашим требованиям к терморегулированию.
Системы LiDAR представляют собой уникальный набор тепловых проблем, которые отличаются от проблем других электронных систем. Первой проблемой является чувствительность лазерного диода. Длина волны излучения лазерного диода изменяется с температурой со скоростью примерно 0,3 нм/°C. Для системы LiDAR, в которой используются узкополосные оптические фильтры или детекторы, чувствительные к длине волны, этот дрейф может вызвать несоответствие между длиной волны лазера и полосой пропускания фильтра, уменьшая мощность сигнала и дальность обнаружения. Вторая проблема — тепловой шум фотодетектора. Темновой ток и эквивалентная шумовая мощность детектора увеличиваются с ростом температуры, ухудшая соотношение сигнал/шум и точность измерения расстояния. Третья проблема — тепловое расширение оптической скамьи. Оптические компоненты установлены на общем стенде, и если стенд расширяется или сжимается в зависимости от температуры, юстировка лазера, детектора и сканирующей оптики может сместиться, что приведет к ошибкам наведения. В таблице ниже суммированы эти проблемы и их последствия.
| Испытание | Источник | Влияние на производительность LiDAR |
| Дрейф длины волны лазера | Температурный коэффициент лазерного диода | Снижение уровня сигнала, потеря дальности |
| Увеличение шума детектора | Тепловой шум в фотодетекторе | Более низкое SNR, уменьшенная точность |
| Расширение оптической скамьи | Термическое расширение монтажных материалов | Несоосность, ошибки наведения |
| Экстремальные температуры окружающей среды | Операционная среда | Сбой системы или снижение производительности |
| Плотность тепловыделения | Компактный корпус | Локализованные горячие точки, температурные градиенты |
На заводе Fuzhou X-Meritan Technology Co., Ltd. производятся термоэлектрические охладители, специально разработанные для решения этих задач. Мы понимаем тепловые требования систем LiDAR и работаем с нашими клиентами, чтобы выбрать правильный охладитель для их конкретной мощности лазера, типа детектора и условий окружающей среды.

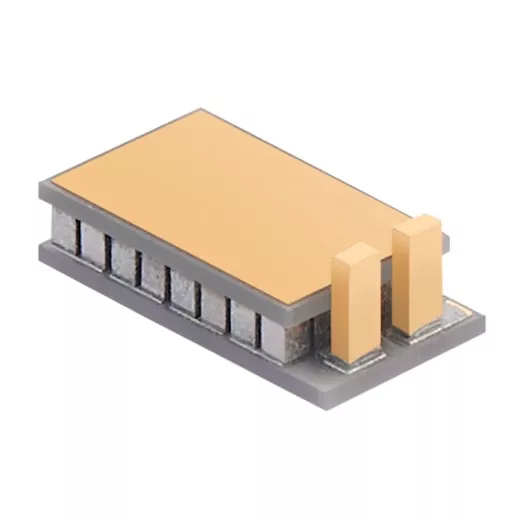

Термоэлектрический охладитель — это твердотельный тепловой насос, который использует эффект Пельтье для передачи тепла от одной стороны устройства к другой при подаче постоянного тока. Устройство состоит из массива полупроводниковых таблеток, обычно теллурида висмута, зажатых между двумя керамическими подложками. Когда протекает ток, одна сторона становится холодной (холодная сторона), а другая становится горячей (горячая сторона). Тепло поглощается на холодной стороне и выделяется на горячей стороне, где оно рассеивается радиатором. Изменение направления тока меняет направление теплопередачи, позволяя использовать одно и то же устройство как для охлаждения, так и для нагрева. Такое двунаправленное управление является ключевым преимуществом для систем LiDAR, которые должны работать как в горячих, так и в холодных средах. В таблице ниже термоэлектрические охладители сравниваются с другими технологиями охлаждения.
| Технология | Охлаждение/Отопление | Размер | Точность | Надежность | Шум/Вибрация |
| Термоэлектрический охладитель | Оба | Компактный | Высокая (+/- 0,1°C) | Высокий (твердотельный) | Никто |
| На основе компрессора | Оба | Большой | Умеренный | Умеренный (движущиеся части) | Высокий |
| Фанатский | Только охлаждение | Умеренный | Низкий | Умеренный (износ подшипников) | Умеренный |
| Тепловая трубка | Только охлаждение | Компактный | Низкий | Высокий | Никто |
На нашем заводе мы разрабатываем термоэлектрические охладители с учетом жестких требований систем LiDAR. Мы используем высокоэффективные гранулы теллурида висмута и современные керамические подложки для достижения высокой охлаждающей способности при компактных размерах. Наши охладители доступны со встроенными датчиками температуры и управляющей электроникой, обеспечивающими точную стабилизацию температуры лазерного диода и детектора.
При выборе термоэлектрического охладителя для системы LiDAR покупатели должны оценить несколько ключевых характеристик. Охлаждающая способность (Qc) определяет, сколько тепла охладитель может отвести при заданном перепаде температур. Для приложений LiDAR охлаждающая способность должна быть достаточной, чтобы выдерживать тепловую нагрузку от лазерного диода, детектора и любых других компонентов, генерирующих тепло. Максимальная разница температур (ΔTmax) определяет максимальную разницу температур, которую может достичь охладитель между холодной и горячей сторонами. Номинальные значения тока и напряжения определяют требования к источнику питания. Площадь и толщина определяют ограничения интеграции. Коэффициент производительности (COP) определяет эффективность кулера. В таблице ниже приведены эти характеристики.
| Спецификация | Типичный диапазон для LiDAR | Важность |
| Холодопроизводительность (Qc) | 5 Вт – 50 Вт | Должна превышать общую тепловую нагрузку |
| Макс. перепад температур (ΔTmax) | 65°С - 75°С | Определяет охлаждающую способность |
| Ток (Iмакс) | 2 А - 8 А | Определяет источник питания |
| Напряжение (Вмакс) | 5 В–24 В | Определяет источник питания |
| След | от 10 х 10 мм до 40 х 40 мм | Определяет интеграцию |
| Толщина | 2 мм - 6 мм | Определяет интеграцию |
| Коэффициент производительности (COP) | 0,3 - 0,6 | Определяет энергоэффективность |
Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. предлагает широкий выбор термоэлектрических охладителей с различной охлаждающей способностью, занимаемой площадью и номинальным напряжением. Мы можем помочь нашим клиентам выбрать правильный охладитель для их конкретных тепловых требований LiDAR. Наша команда инженеров также может обеспечить тепловое моделирование и поддержку проектирования, чтобы обеспечить правильную интеграцию охладителя в корпус LiDAR.
Производительность термоэлектрического охладителя в системе LiDAR зависит не только от самого охладителя, но и от того, как он интегрирован. Несколько факторов могут повлиять на производительность. Первый — это тепловой интерфейс между охладителем и лазерным диодом или детектором. Плохой термический интерфейс, например сухой шов или неровная поверхность, может увеличить термическое сопротивление и снизить эффективность охлаждения. Во-вторых, это конструкция радиатора. Горячая сторона охладителя должна быть способна рассеивать тепло в окружающую среду. Если радиатор имеет недостаточный размер или поток воздуха недостаточен, температура горячей стороны повысится, что снизит охлаждающую способность и потенциально приведет к перегреву кулера. Третье – тепловая изоляция холодной стороны. Холодная сторона должна быть изолирована от окружающей среды, чтобы предотвратить утечку тепла, которая может снизить эффективность охлаждения. В таблице ниже суммированы эти факторы интеграции.
| Интеграционный фактор | Влияние на производительность | смягчение последствий |
| Материал теплового интерфейса | Плохой интерфейс увеличивает термическое сопротивление | Используйте термопасту или прокладки с высокой проводимостью. |
| Дизайн радиатора | Неправильный радиатор снижает охлаждающую способность. | Размер радиатора для максимальной тепловой нагрузки |
| Расход воздуха | Плохой поток воздуха увеличивает температуру горячей стороны. | Обеспечьте достаточную вентиляцию или принудительную вентиляцию. |
| Изоляция холодной стороны | Утечка тепла снижает эффективность охлаждения. | Используйте изоляцию вокруг холодной стороны |
| Конденсат | На холодных поверхностях может образовываться влага. | Используйте герметичный корпус или осушитель. |
На нашем заводе мы предоставляем техническую поддержку, чтобы помочь нашим клиентам интегрировать термоэлектрический охладитель в свою систему LiDAR. Мы можем порекомендовать материалы термоинтерфейса, конструкции радиаторов и методы герметизации, обеспечивающие оптимальную производительность. Наша цель — помочь нашим клиентам достичь температурной стабильности, необходимой их системе LiDAR.
Оценка поставщика термоэлектрических охладителей для приложений LiDAR требует сосредоточения внимания на возможностях теплового проектирования, качестве производства, тестировании и поддержке приложений. Поставщик должен иметь возможность проектировать и производить охладители в соответствии с требуемыми спецификациями, включая нестандартные размеры и номинальное напряжение. Качество изготовления должно быть стабильным, с жесткими допусками на размещение гранул и плоскостность керамики. Поставщик должен проверить каждый охладитель на холодопроизводительность, ΔTmax и ток утечки. Поставщик должен обеспечить поддержку приложений, включая тепловое моделирование и рекомендации по интеграции. В таблице ниже суммированы эти критерии оценки.
| Критерий оценки | Что искать | Почему это важно |
| Возможности теплового расчета | Индивидуальный дизайн, тепловое моделирование | Обеспечивает оптимальную производительность приложения. |
| Качество производства | Точное размещение гранул, керамическая плоскостность | Обеспечивает стабильную производительность и надежность |
| Тестирование | Холодопроизводительность, ΔTmax, ток утечки | Гарантирует, что кулер соответствует спецификациям |
| Поддержка приложений | Руководство по интеграции, тепловое моделирование | Помогает достичь оптимальной производительности системы |
Наш завод X-Meritan производит термоэлектрические охладители уже более десяти лет. Мы имеем большой опыт в проектировании и производстве тепловых систем. Мы тестируем каждый кулер перед отправкой и оказываем техническую поддержку нашим клиентам. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве своего партнера по термоэлектрическим охладителям LiDAR.
В следующей таблице представлены основные параметры наших термоэлектрических охладителей. Эти охладители предназначены для систем LiDAR и других приложений точного управления температурным режимом. Наш завод также может производить охладители на заказ, отвечающие конкретным требованиям.
| Параметр | Диапазон технических характеристик | Примечания |
| Холодопроизводительность (Qc) | 5 Вт – 50 Вт | При ΔТ = 0°С |
| Макс. перепад температур (ΔTmax) | 65°С - 75°С | При Qc = 0 Вт |
| Ток (Iмакс) | 2 А - 8 А | Выбрано для источника питания |
| Напряжение (Вмакс) | 5 В–24 В | Выбрано для источника питания |
| След | от 10 х 10 мм до 40 х 40 мм | Доступны нестандартные размеры |
| Толщина | 2 мм - 6 мм | Выбрано для интеграции |
| Керамический материал | Глинозем (Al2O3) | Стандартный |
| Материал гранул | Теллурид висмута (Bi2Te3) | Высокая производительность |
| Рабочая температура | от -40°С до +85°С | Выбрано для окружающей среды |
| Варианты интеграции | Датчик, управляющая электроника | Доступны пользовательские параметры |
| минимальный заказ | 100 штук | Возможен торг при больших заказах |
| Время выполнения | 2–4 недели | Зависит от количества и настройки |
На нашем заводе мы производим термоэлектрические охладители, соответствующие этим и многим другим характеристикам. Мы можем настроить мощность охлаждения, занимаемую площадь, напряжение и варианты интеграции в соответствии с вашими конкретными требованиями. Наша система контроля качества включает проверку сырья, внутрипроизводственный контроль и окончательную проверку перед отправкой. Наша цель — предоставить нашим клиентам высококачественные термоэлектрические охладители, отвечающие их потребностям в управлении температурой LiDAR.
Вопрос 1. Может ли термоэлектрический охладитель одновременно охлаждать и нагревать систему LiDAR?
Ответ: Да, термоэлектрический холодильник может как охлаждать, так и нагревать. При изменении полярности постоянного тока направление теплопередачи меняется на противоположное. Это позволяет одному и тому же охладителю нагревать лазерный диод в холодных условиях и охлаждать его в жарких. Эта двунаправленная возможность важна для систем LiDAR, которые должны работать в широком диапазоне температур. Наши охладители компании Fuzhou X-Meritan Technology Co., Ltd. предназначены для двунаправленной работы.
Вопрос 2. Сколько энергии потребляет термоэлектрический охладитель в системе LiDAR?
Ответ: Потребляемая мощность зависит от холодопроизводительности, перепада температур и КПД. Типичный термоэлектрический охладитель для LiDAR может потреблять от 5 до 20 Вт. COP обычно составляет от 0,3 до 0,6, что означает, что на каждый ватт отведенного тепла кулер потребляет от 1,7 до 3,3 Вт электроэнергии. Потребляемая мощность должна учитываться в общем бюджете мощности системы.
Вопрос 3: Какова типичная стабильность температуры, достижимая с помощью термоэлектрического охладителя?
Ответ: При правильно спроектированном контуре управления термоэлектрический охладитель может обеспечить температурную стабильность +/- 0,1°C или выше. Этот уровень точности важен для систем LiDAR, которым требуется стабильная длина волны лазера и производительность детектора. Стабильность зависит от качества датчика температуры, управляющей электроники и тепловой схемы системы.
Вопрос 4: Можно ли использовать термоэлектрические охладители в автомобильных системах LiDAR?
Ответ: Да, термоэлектрические охладители используются в автомобильных системах LiDAR. Они должны соответствовать автомобильным требованиям к вибрации, ударам и циклическому перепаду температур. На нашем заводе мы предлагаем охладители, прошедшие испытания по автомобильным стандартам, включая вибрацию и термический удар. Мы также можем предоставить управляющую электронику, соответствующую стандарту AEC-Q100, для автомобильного применения.
Вопрос 5. Как выбрать правильный термоэлектрический охладитель для моей системы LiDAR?
Ответ: Чтобы правильно выбрать термоэлектрический охладитель, вам необходимо определить общую тепловую нагрузку, требуемый перепад температур, доступный источник питания и ограничения интеграции. Наша команда инженеров может помочь вам рассчитать эти требования и выбрать оптимальный охладитель для вашего применения. Мы также предоставляем поддержку теплового моделирования для проверки конструкции перед созданием прототипа.
Системы LiDAR создают серьезные проблемы с контролем температуры: от дрейфа длины волны лазера и шума детектора до оптического смещения и экстремальных условий окружающей среды. Термоэлектрические охладители решают эти проблемы благодаря точному, двунаправленному полупроводниковому контролю температуры в компактном и надежном корпусе. Для инженеров по закупкам и проектных групп понимание тепловых проблем, характеристик охладителей и вопросов интеграции имеет важное значение для выбора правильного решения. Наш завод Fuzhou X-Meritan Technology Co., Ltd. обладает опытом и возможностями производства термоэлектрических охладителей, отвечающих строгим требованиям систем LiDAR. Мы тесно сотрудничаем с нашими клиентами, чтобы выбрать правильный кулер и обеспечить успешную интеграцию.
Независимо от того, разрабатываете ли вы LiDAR для автономных транспортных средств, промышленной автоматизации или картографических приложений, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить образцы, технические данные и индивидуальные решения. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером для разработчиков систем LiDAR по всему миру.
Свяжитесь с Фучжоу X-Meritan Technology Co., Ltd. сегоднячтобы обсудить ваши требования к термоэлектрическому охладителю LiDAR и узнать, как наши продукты могут обеспечить термическую стабильность, необходимую вашей системе.
