Инженер-конструктор создает прототип компактного охладителя медицинских образцов, используяТермоэлектрические охладители. Холодная сторона достигает заданной температуры в течение нескольких минут во время стендовых испытаний. Но когда устройство установлено в корпусе, температура холодной стороны начинает повышаться и никогда не стабилизируется. Инженер проверяет ток ТЭО, изоляцию и контур управления. Все кажется правильным. Проблема вовсе не в холодной стороне. Это на горячей стороне. Тепло, отводимое TEC, не удаляется эффективно, и это тепло проходит обратно через модуль, ухудшая его охлаждающую способность. Это самая распространенная ошибка при проектировании термоэлектрического охлаждения, и она обходится дорого. Для инженеров по снабжению и разработчиков продуктов понимание того, почему отвод тепла на горячей стороне имеет решающее значение, является различием между продуктом, который работает, и продуктом, который выходит из строя в полевых условиях.

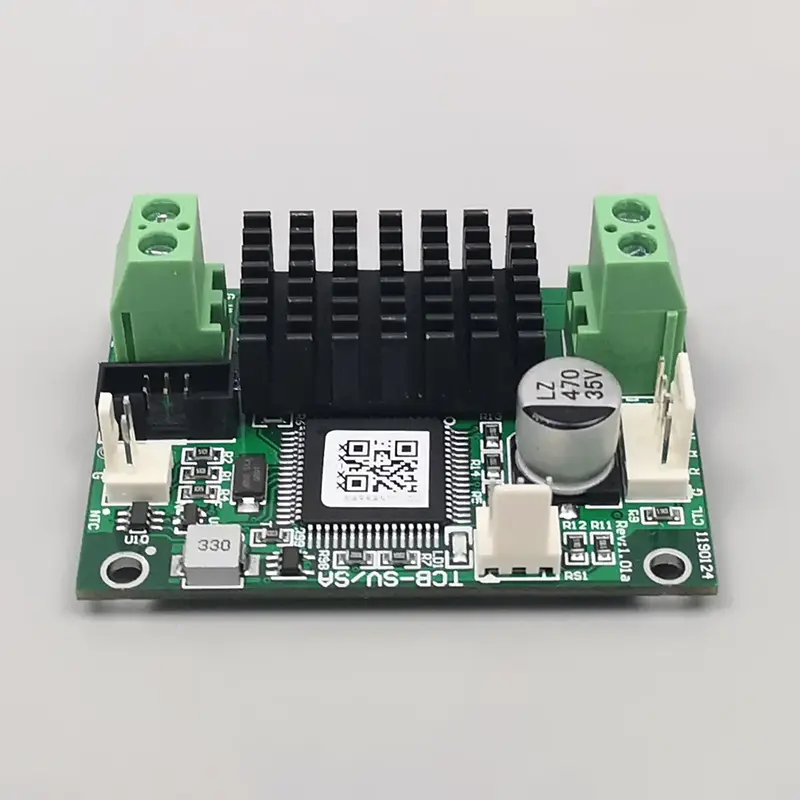

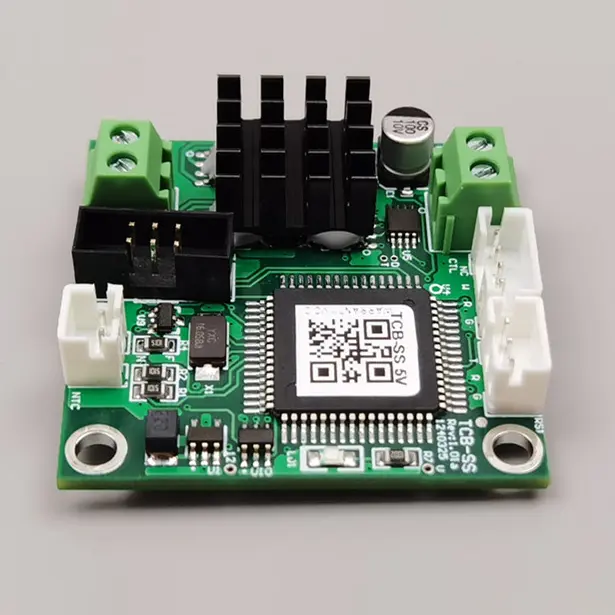

Это руководство написано для покупателей и инженеров, приобретающих термоэлектрические охладители и соответствующие компоненты управления температурным режимом. Мы объясним тепловой баланс TEC, почему горячая сторона является ограничивающим фактором в эффективности охлаждения, как выбор радиатора и вентилятора влияет на результат, какие характеристики включать в заказ на поставку и как оценить поставщика. Мы также предоставим подробные параметры продукции с нашего завода в Фучжоу X-Meritan Technology Co., Ltd. Независимо от того, проектируете ли вы охладитель для напитков, лазерный модуль, медицинское устройство или корпус для электроники, это руководство поможет вам выбрать термоэлектрическую систему охлаждения, которая будет работать надежно.

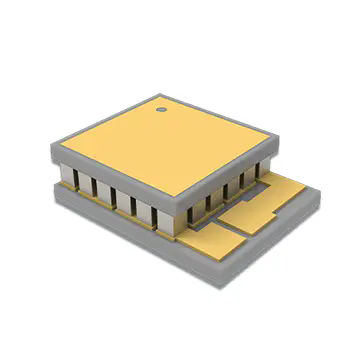

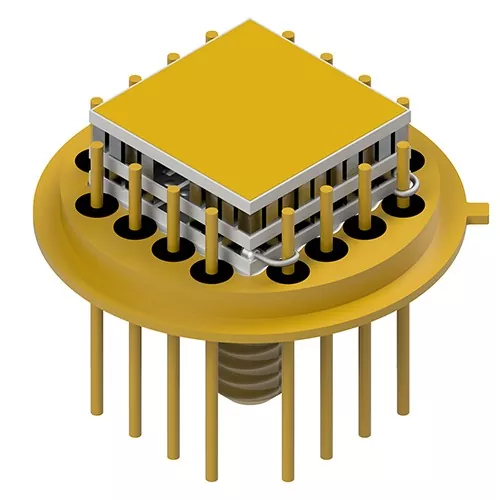

Термоэлектрический охладитель, также известный как модуль Пельтье, представляет собой твердотельный тепловой насос, который перемещает тепло с одной стороны устройства на другую при подаче электрического тока. Модуль состоит из массива полупроводниковых таблеток, обычно теллурида висмута, зажатых между двумя керамическими подложками. Когда ток течет через гранулы, электроны поглощают тепло на одном переходе и отдают его на другом. Сторона, поглощающая тепло, становится холодной, а сторона, отдающая тепло, становится горячей. Здесь нет движущихся частей, хладагентов и компрессоров. Модуль компактен, бесшумен и может точно управляться. В таблице ниже приведены основные рабочие характеристики термоэлектрического охладителя.
| Параметр | Описание | Типичное значение |
| Принцип работы | Эффект Пельтье (накачка тепла током) | Твердотельный, без движущихся частей |
| Холодная сторона | Поглощает тепло от нагрузки | Температура ниже окружающей среды |
| Горячая сторона | Выделяет тепло в окружающую среду | Температура выше окружающей среды |
| Тепловой насос (Qc) | Холодопроизводительность | Зависит от размера модуля и тока |
| Входная мощность (контакт) | Потребляемая электроэнергия | Зависит от напряжения и тока |
| Отброшенное тепло (Qh) | КК + Пин | Всегда больше, чем Qc |
| КС | КК/Пин | Обычно 0,3–0,7 |
ВФучжоу X-Meritan Technology Co., Ltd.Наш завод производит термоэлектрические охладители для широкого спектра применений в области охлаждения. Мы понимаем, что модуль — это только одна часть системы. Отвод тепла на горячей стороне не менее важен, и мы работаем с нашими клиентами, чтобы обеспечить успешную работу всей тепловой системы.
Основная причина, по которой горячая сторона является ограничивающим фактором, заключается в первом законе термодинамики. Термоэлектрический охладитель не уничтожает тепло; оно перемещает его. Тепло, поглощенное на холодной стороне (Qc), плюс электрическая мощность, потребляемая модулем (Pin), должна отводиться на горячей стороне (Qh). Зависимость простая: Qh = Qc + Pin. Это означает, что горячая сторона всегда отводит больше тепла, чем поглощает холодная сторона. В типичном модуле, работающем при COP 0,5, тепло, отводимое на горячей стороне, в три раза превышает холодопроизводительность. Если горячая сторона не может отвести это тепло, температура горячей стороны повышается. А по мере повышения температуры горячей стороны увеличивается разница температур по всему модулю, что снижает охлаждающую способность и эффективность модуля. В таблице ниже показан тепловой баланс типичного ТЭО.
| Параметр | Ценить | Примечание |
| Холодопроизводительность (Qc) | 50 Вт | Тепло поглощается на холодной стороне |
| Входная мощность (контакт) | 100 Вт | Электропитание модуля |
| Отброшенное тепло (Qh) | 150 Вт | КК + Пин |
| КС | 0.5 | КК/Пин |
| Коэффициент отвода тепла | 3:1 | Кч/Кк |
На нашем заводе мы помогаем нашим клиентам понять этот тепловой баланс. Мы предоставляем подробные кривые производительности, которые показывают, как холодопроизводительность меняется в зависимости от температуры горячей стороны. Мы также предоставляем рекомендации по выбору радиатора и вентилятора, чтобы гарантировать, что горячая сторона сможет отводить необходимое тепло. Наша цель — помочь нашим клиентам разработать систему, которая надежно обеспечивает желаемую температуру холодной стороны.
Когда отвод тепла на горячей стороне недостаточен, возникает каскад негативных последствий. Первым эффектом является повышение температуры горячей стороны. Это уменьшает разницу температур, которую может поддерживать модуль, а значит, температура холодной стороны повышается. Второй эффект – снижение холодопроизводительности. По мере повышения температуры горячей стороны способность модуля перекачивать тепло снижается. Третий эффект – увеличение энергопотребления. Модуль должен работать усерднее, чтобы поддерживать температуру холодной стороны, что увеличивает входную мощность. Четвертый эффект – снижение надежности. Высокие температуры горячей стороны ускоряют деградацию модуля и материалов термоинтерфейса. В крайних случаях модуль может перегреться и выйти из строя. В таблице ниже суммированы последствия недостаточного отвода тепла.
| Эффект | Причина | Последствие |
| Повышение температуры горячей стороны | Недостаточная мощность радиатора или вентилятора | Снижение эффективности охлаждения |
| Падение охлаждающей способности | Повышенный перепад температур | Холодная сторона не может достичь целевой температуры |
| Увеличение энергопотребления | Модуль работает усерднее, чтобы компенсировать | Более высокие эксплуатационные расходы, больше тепла, которое нужно отбросить |
| Деградация модуля | Термическая нагрузка на гранулы и паяные соединения | Сокращение срока службы, преждевременный выход из строя |
| Сбой теплового интерфейса | Высокая температура разрушает термопасту. | Повышенное термическое сопротивление, дальнейшая потеря производительности. |
В X-Meritan мы видели много случаев, когда система выходила из строя не потому, что ТЕС был неадекватным, а потому, что отвод тепла был недостаточным. Мы работаем с нашими клиентами, чтобы избежать этих проблем, предоставляя комплексные тепловые решения, включая радиаторы, вентиляторы и материалы термоинтерфейса. Наша команда инженеров поможет вам рассчитать необходимую теплоотдачу и подобрать подходящие компоненты.
Выбор правильной системы отвода тепла требует системного подхода. Первым шагом является определение общего количества отводимого тепла (Qh). Это сумма охлаждающей способности (Qc) и входной мощности (Pin). Вторым шагом является определение максимально допустимой температуры горячей стороны. Обычно это температура окружающей среды плюс повышение температуры на радиаторе. Третий шаг — выбрать радиатор с термическим сопротивлением, позволяющим достичь требуемого повышения температуры при имеющемся потоке воздуха. Четвертый шаг — выбрать вентилятор, обеспечивающий достаточный поток воздуха и статическое давление. Пятый шаг — выбор материала термоинтерфейса, который минимизирует контактное сопротивление между модулем и радиатором. В таблице ниже кратко описан процесс спецификации.
| Шаг | Действие | Ключевой параметр |
| 1 | Определить общее количество тепла, которое необходимо отбросить | Qh = Qc + Контакт |
| 2 | Определить допустимую температуру горячей стороны | Th = Tamb + ΔT |
| 3 | Выберите тепловое сопротивление радиатора | Rth = ΔT/Qh |
| 4 | Выберите расход воздуха вентилятора и статическое давление. | CFM, Па |
| 5 | Выберите материал термоинтерфейса | Теплопроводность (Вт/м·К) |
At our factory, we provide complete thermal solutions for our Thermoelectric Coolers. Мы можем поставить радиаторы с оптимизированной геометрией ребер, вентиляторы с низким уровнем шума и высоким воздушным потоком, а также материалы термоинтерфейса с высокой проводимостью. Наша команда инженеров может помочь с составлением спецификации и предоставить подробные тепловые расчеты для вашего применения.
Оценка поставщика термоэлектрических охладителей и компонентов терморегулирования требует сосредоточения внимания на качестве продукции, термической экспертизе, возможностях тестирования и технической поддержке. Поставщик должен иметь возможность производить модули с постоянными характеристиками. Они должны иметь опыт проектирования тепловых систем. У них должно быть оборудование для тестирования модулей и систем под нагрузкой. И они должны предоставить техническую поддержку, чтобы помочь вам выбрать правильные компоненты. В таблице ниже суммированы эти критерии оценки.
| Критерий оценки | Что искать | Почему это важно |
| Качество модуля | Стабильная производительность, тестирование надежности | Гарантирует, что модуль соответствует спецификациям |
| Тепловая экспертиза | Возможность проектирования системы, тепловое моделирование | Обеспечивает работу всей системы |
| Возможность тестирования | Тестирование производительности под нагрузкой, тестирование ресурса | Проверяет производительность и надежность |
| Техническая поддержка | Разработка приложений, тепловые расчеты | Помогает выбрать правильные компоненты |
| Производительность доставки | Своевременная доставка, возможность инвентаризации | Обеспечивает работу вашей производственной линии |
Наш завод в Фучжоу X-Meritan Technology Co., Ltd. уже более десяти лет производит термоэлектрические охладители и тепловые решения. Мы имеем большой опыт в проектировании и тестировании тепловых систем. Мы сертифицированы по стандарту ISO 9001 и ведем подробный учет всех проверок. Наша техническая команда готова помочь с тепловыми расчетами и выбором компонентов. Мы приглашаем вас оценить нас по этим критериям и рассматривать нас в качестве своего партнера по решениям термоэлектрического охлаждения.
В следующей таблице представлены основные параметры наших термоэлектрических охладителей. Эти модули предназначены для охлаждения, начиная от потребительских товаров и заканчивая медицинскими устройствами. Наш завод также может предоставить соответствующие радиаторы, вентиляторы и материалы для термоинтерфейса.
| Параметр | Диапазон технических характеристик | Примечания |
| Холодопроизводительность (Qc) | 10 Вт – 200 Вт | Зависит от размера модуля и тока |
| Макс. перепад температур (ΔTmax) | 60°С - 75°С | При Th = 27°C, без нагрузки |
| Номинальное напряжение | 5 В–24 В | Доступны пользовательские напряжения |
| Номинальный ток | 2 А - 15 А | Зависит от размера модуля |
| КС | 0,3 - 0,7 | Зависит от рабочей точки |
| Размер модуля | от 20 х 20 мм до 62 х 62 мм | Доступны нестандартные размеры |
| Тип радиатора | Алюминий экструдированный, заточенный, склеенный | Выбран по термическому сопротивлению |
| Тип вентилятора | Осевой, воздуходувка | Выбран с учетом воздушного потока и шума. |
| Материал теплового интерфейса | Термопаста, фазовращатель, прокладка | Выбран по проводимости и толщине |
| минимальный заказ | 100 штук | Возможен торг при больших заказах |
| Время выполнения | 2–4 недели | Зависит от количества и настройки |
На нашем заводе мы производим термоэлектрические охладители, соответствующие этим и многим другим характеристикам. Мы можем настроить охлаждающую способность, напряжение, ток и размер в соответствии с вашими конкретными требованиями. Мы также предоставляем комплексные тепловые решения, включая радиаторы, вентиляторы и материалы для термоинтерфейса. Наша цель — предоставить нашим клиентам надежные и высокопроизводительные решения для охлаждения.
Вопрос 1: Какое количество тепла должно отводиться на горячей стороне ТЭП?
Ответ: Тепло, отводимое на горячей стороне (Qh), представляет собой сумму охлаждающей способности (Qc) и входной мощности (Pin). Для модуля, работающего с COP 0,5, отводимое тепло в три раза превышает холодопроизводительность. Это означает, что на каждый ватт охлаждения необходимо отводить три ватта тепла. Если горячая сторона не сможет отвести это тепло, производительность модуля ухудшится. Наша команда инженеров может рассчитать точную Qh для вашего применения.
Вопрос 2. Что произойдет, если я использую слишком маленький радиатор?
Ответ: Если радиатор слишком мал, его тепловое сопротивление будет слишком высоким, и температура горячей стороны повысится. Это снижает мощность охлаждения и увеличивает энергопотребление. В крайних случаях модуль может перегреться и выйти из строя. Всегда выбирайте размер радиатора с учетом общего количества тепла, которое необходимо отвести, и допустимого повышения температуры. Наш завод может помочь вам выбрать правильный радиатор для вашего применения.
Вопрос 3: Могу ли я использовать вентилятор для улучшения отвода тепла?
Ответ: Да, вентилятор может значительно улучшить отвод тепла за счет увеличения потока воздуха над радиатором. Принудительная конвекция снижает тепловое сопротивление радиатора, что снижает температуру горячей стороны. Вентилятор должен быть выбран таким образом, чтобы обеспечить достаточный поток воздуха и статическое давление для конструкции радиатора. Мы предлагаем подходящие комбинации вентиляторов и радиаторов для наших термоэлектрических охладителей.
Вопрос 4. Какой материал термоинтерфейса лучше всего подходит для ТЭО?
Ответ: Выбор лучшего термоинтерфейсного материала зависит от области применения. Термопаста обладает наименьшим термическим сопротивлением, но может загрязняться и со временем высыхать. Материалы с фазовым переходом обладают хорошими эксплуатационными характеристиками и их легче наносить. Термопрокладки удобны, но имеют более высокое термическое сопротивление. Для высокопроизводительных применений мы рекомендуем термопасту или материал с фазовым переходом. Наша техническая команда может посоветовать лучший материал для вашего применения.
Вопрос 5: Как мне узнать, подходит ли моя система отвода тепла?
Ответ: Чтобы определить, подходит ли ваша система отвода тепла, измерьте температуру горячей стороны при полной нагрузке и сравните ее с расчетным значением. Если температура горячей стороны выше ожидаемой, отвод тепла недостаточен. Вы также можете измерить мощность охлаждения и сравнить ее с кривой производительности. Если мощность ниже ожидаемой, температура горячей стороны, вероятно, слишком высока. Наша команда инженеров может помочь вам диагностировать и решить проблемы с отводом тепла.
Эффективный отвод тепла на горячей стороне имеет важное значение для производительности и надежности термоэлектрических охладителей. Горячая сторона должна отводить холодопроизводительность плюс входную мощность, которая обычно в три раза превышает холодопроизводительность. Если отвод тепла недостаточен, температура горячей стороны повышается, охлаждающая способность падает, увеличивается энергопотребление и сокращается срок службы модуля. Для покупателей и инженеров понимание этого теплового баланса является ключом к разработке успешной термоэлектрической системы охлаждения. Наша фабрика Fuzhou X-Meritan Technology Co., Ltd. обладает опытом и продукцией, которые помогут вам добиться эффективного отвода тепла. Мы предлагаем термоэлектрические охладители, радиаторы, вентиляторы и материалы для термоинтерфейса, а также техническую поддержку, чтобы гарантировать, что ваша система работает так, как задумано.
Если вы разрабатываете охладитель для напитков, медицинское устройство, лазерный модуль или корпус для электроники, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить образцы, тепловые расчеты и индивидуальные решения. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером для предприятий по всему миру.
Свяжитесь с Фучжоу X-Meritan Technology Co., Ltd. сегоднячтобы обсудить ваши требования к термоэлектрическому охладителю и узнать, как наши тепловые решения могут улучшить эффективность вашего охлаждения.
