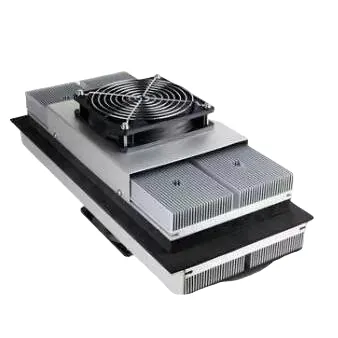

Сборки термоэлектрических охладителей с прямым выходом на воздух

X-Meritan производит специализированные термоэлектрические охладители с прямым подключением к воздуху для устранения тепловых узких мест в компактных промышленных корпусах и чувствительном оборудовании. Интегрируя высокопроизводительные модули Пельтье, специальные охлаждающие пластины, радиаторы и вентиляторы в единый твердотельный узел, это решение обеспечивает прямое точечное охлаждение без органических клеев или контуров жидкости. Он защищает лазерные диоды, медицинские диагностические инструменты и телекоммуникационную электронику от механической вибрации, перегрева и снижения производительности.

Как это работает?

В узлах термоэлектрических охладителей с прямым выходом воздуха используется эффект Пельтье для отвода тепла от целевой монтажной поверхности и рассеивания его в окружающую среду.

Тепловой путь:

Целевой источник тепла → Пластина/радиатор холодной стороны → Модуль TEC → Радиатор горячей стороны → Вытяжной вентилятор → Окружающий воздух

При подаче постоянного тока тепло, поглощенное холодной пластиной, передается через полупроводниковые элементы к радиатору горячей стороны. Вентилятор горячей стороны непрерывно отводит отработанное тепло в окружающий воздух, а дополнительный вентилятор холодной стороны обеспечивает циркуляцию охлажденного воздуха внутри шкафа. Общая производительность зависит от тепловой нагрузки (Qmax), заданного перепада температур (ΔTmax), входного тока (Imax) и эффективности теплоотвода окружающей среды.

Ключевые особенности

Прямая теплопередача «поверхность-воздух»: поглощает тепло непосредственно от монтажных поверхностей с холодной стороны и отводит его в окружающий воздух через радиаторы с принудительной конвекцией.

Полупроводниковая надежность: отсутствие компрессоров, контуров хладагента и движущихся механических частей (кроме вентиляторов) для бесшумной работы без вибрации.

Быстрое температурное реагирование: обеспечивает мгновенное переключение нагрева/охлаждения и точное регулирование температуры путем регулировки входного постоянного тока.

Сборка в инертной среде: вакуумная пайка и упаковка в инертной атмосфере предотвращают внутреннее окисление, выделение газов и термическое разложение.

Компактный и прочный корпус: легко интегрируется в компактные корпуса, наружные телекоммуникационные шкафы и портативные диагностические устройства.

Разработано на заказ: геометрия охлаждающей пластины, конфигурации вентиляторов, рабочее напряжение и тепловая мощность соответствуют конкретным конструкциям корпусов.

Основные целевые приложения

Прецизионные электронные корпуса Защищает чувствительную управляющую электронику, источники питания и модули автоматизации от тепловой перегрузки в герметичных корпусах.

Медицинское диагностическое оборудование Термоэлектрические охладители с прямым подключением к воздуху обеспечивают стабильный терморегулирование без вибрации для клинических анализаторов, компонентов медицинской визуализации и термочувствительных реагентов.

Оптические и лазерные системы Поддерживает фиксированные температуры для мощных лазерных диодов и оптических датчиков, чтобы исключить дрейф длины волны и искажение сигнала.

Телекоммуникационное оборудование Обеспечивает непрерывное охлаждение удаленных наружных телекоммуникационных шкафов и базовых станций, где обслуживание компрессоров нецелесообразно.

Параметры настройки

1. Холодопроизводительность (Qmax): одноступенчатые или многоступенчатые конфигурации TEC, разработанные для соответствия целевым тепловым нагрузкам.

2. Интерфейсы холодных пластин: нестандартные схемы монтажных отверстий, характеристики плоскостности поверхности и размеры холодных блоков прямого крепления.

3. Рассеяние со стороны воздуха: специальные профили экструзии радиатора, интеграция тепловых трубок и выбор вентилятора с высокой производительностью и водонепроницаемостью.

4. Электрические параметры: индивидуальные рабочие напряжения (12 В, 24 В, 48 В постоянного тока), пределы максимального тока (Imax) и встроенные термисторы/датчики NTC.

5. Защита окружающей среды: дополнительные вентиляторы со степенью защиты IP, защитное покрытие и антикоррозионная обработка поверхности для суровых условий эксплуатации на открытом воздухе.

Почему стоит выбрать X-Meritan?

Внутренний контроль производства: полный контроль от испытаний полупроводников до окончательной сборки, вакуумной пайки и герметизации.

Строгие стандарты качества: 100% сборок проходят строгие испытания на сопротивление переменному току (Rac), теплопроводность и коэффициент Зеебека.

Улучшенная синергия материалов: использование высокопрочных экструдированных термоэлектрических материалов собственного производства, обеспечивающих превосходную тепловую эффективность и длительный срок службы.

От прототипа до серийного производства: полная техническая поддержка от первоначального теплового моделирования и макета CAD до серийного производства.

Часто задаваемые вопросы

Что такое термоэлектрические охладители с прямым выходом воздуха?

Это полупроводниковый блок управления температурой, который использует модули Пельтье для отвода тепла непосредственно от твердой поверхности или охлаждающей пластины и отвода его в окружающий воздух с помощью радиатора и вентилятора с воздушным охлаждением.

Когда следует выбирать прямое воздушное охлаждение вместо жидкостно-воздушного охлаждения?

Сборки с прямым выходом воздуха идеальны, когда источник тепла можно установить непосредственно на холодную пластину или когда установка жидкостных контуров, насосов и трубок нецелесообразна из-за ограничений по пространству, весу или обслуживанию.

Может ли эта сборка обеспечивать и охлаждение, и обогрев?

Да. Меняя полярность подаваемого постоянного тока, термоэлектрический модуль меняет направление теплового потока, обеспечивая плавное переключение между активным нагревом и охлаждением.

Какие параметры необходимы для оценки конструкции индивидуальной сборки?

Чтобы определить оптимальную конфигурацию, укажите целевую тепловую нагрузку (Qc), требуемый перепад температур (ΔT), максимальную температуру окружающей среды, доступное пространство для установки/ограничения САПР и предпочтительное напряжение постоянного тока.
