Абстрактный
Производительность каждого термоэлектрического охладителя и генератора зависит от качества, стабильности и совместимости основных материалов. В этом инженерном обзоре рассматриваются фундаментальные свойства термоэлектрических полупроводников, основные объемные формы, доступные для промышленной обработки, а также критерии выбора, которые определяют, обеспечивает ли конструкция стабильный контроль температуры или не достигает своих тепловых целей. Особое внимание уделяется экструдированным профилям, срезам диффузионного барьера и интеграции свойств материала с поведением конечного устройства.
Оглавление
Понимание термоэлектрических материалов и эффекта Пельтье
В основе каждой твердотельной системы охлаждения лежит класс полупроводниковых соединений, способных преобразовывать электрический ток непосредственно в температурный градиент. Эти соединения являются функциональным ядром современного терморегулирования, а их электрические и теплопереносные свойства определяют охлаждающую способность, скорость отклика и энергопотребление конечного устройства. Без тщательно разработанных материалов даже самая сложная модульная архитектура не сможет обеспечить стабильную работу.
Что такое термоэлектрические материалы?
Термоэлектрические материалыЭто полупроводниковые вещества, которые проявляют эффект Пельтье — явление, при котором тепло поглощается в одном переходе и выделяется в другом, когда постоянный ток течет по цепи из двух разнородных проводников. Сплавы теллурида висмута остаются доминирующим выбором для работы при температуре, близкой к комнатной, предлагая баланс электропроводности, теплоизоляции и технологичности, который еще предстоит вытеснить в основных приложениях охлаждения.
Эффективность термоэлектрического материала обычно выражается через безразмерную добротность ZT. Этот параметр объединяет коэффициент Зеебека, электропроводность и теплопроводность в единый показатель эффективности. Более высокие значения ZT напрямую приводят к большей мощности охлаждения на единицу потребляемой электроэнергии, но практический выбор материала также должен учитывать механическую прочность, термическую стабильность и совместимость с системами металлизации.
Полупроводники P-типа и N-типа
Термоэлектрические схемы требуют двух взаимодополняющих типов материалов. Полупроводники P-типа проводят электричество в основном через положительные носители заряда, тогда как материалы N-типа основаны на отрицательных носителях. При электрическом последовательном соединении и термическом параллельном соединении эти парные гранулы создают разницу температур, которая определяет производительность модуля. Характеристики каждого типа должны быть тщательно подобраны: напряжение, ток, температурный диапазон и поведение при тепловом расширении влияют на то, достигнет ли спаренная конструкция целевой рабочей точки.
Несоответствие свойств P-типа и N-типа является распространенным, но предотвратимым источником неэффективности. Если один материал разлагается быстрее при термоциклировании или если его электрические сопротивления со временем расходятся, модуль теряет охлаждающую способность и могут образовываться локальные горячие точки. Поэтому поставщики материалов уделяют особое внимание не только характеристикам отдельных гранул, но и стабильности от партии к партии для обоих типов носителей.
Ключевые формы для промышленной переработки
Термоэлектрические материалы редко используются в виде необработанных слитков. Из них получают промежуточные формы, подходящие для автоматизированной сборки, точной резки и металлизации. В промышленных поставках преобладают две объемные формы: экструдированные профили и пластины с диффузионным барьером. Каждый из них соответствует определенному набору производственных требований.
Экструдированные профили для крупносерийного производства
Экструзия производит непрерывные отрезки термоэлектрического материала с фиксированным поперечным сечением — квадратные стержни, круглые стержни или специальные профили, которые точно соответствуют геометрии предполагаемого устройства. Эта форма особенно ценна, когда большие объемы единичного заказа требуют согласованности размеров и стабильной внутренней структуры всей партии.
Инженеры, которые планируют самостоятельно выполнять нарезку, шлифовку, снятие фасок, гальваническое покрытие или сварку, часто предпочитают экструдированный материал, поскольку его однородная зернистая структура снижает риск сколов или растрескивания во время механической обработки. Процесс экструзии также позволяет адаптировать размеры и длину поперечного сечения к конкретной конструкции модуля, устраняя отходы, связанные с сокращением размера стандартных гранул.
- Непрерывные профили с контролируемыми размерами и свойствами материала
- Подходит для нарезки на мелкие гранулы в соответствии с размерами модуля.
- Стабильная производительность в пределах одной производственной партии
- Доступны в композициях P-типа и N-типа для парных цепей.
Срезы с диффузионными барьерами

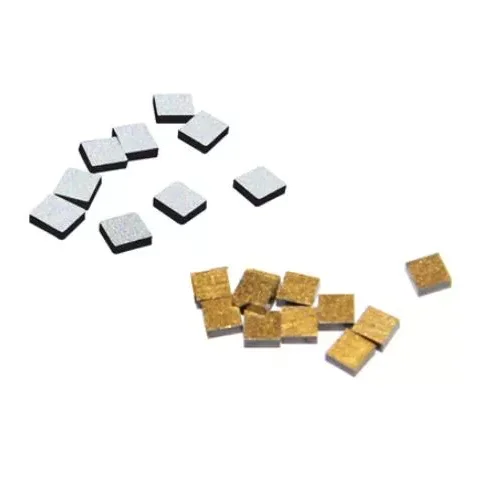

Тонкие ломтики, снабженные диффузионным барьерным слоем, представляют собой более совершенный промежуточный продукт. Барьерный слой наносится для улучшения контакта между термоэлектрическим материалом и последующими системами склеивания или металлизации. Без этого слоя повышенные температуры во время пайки могут вызвать быструю взаимную диффузию между полупроводником и контактными металлами, что приведет к ухудшению характеристик и возможному выходу из строя.
Срезы с диффузионным барьером особенно хорошо подходят для модулей, которые подвергаются повторяющимся термическим циклам. Такие приложения, как охлаждающие пластины, модули контроля температуры и регулирование температуры датчиков, выигрывают от повышенной межфазной стабильности, которую обеспечивают эти срезы. Они также упрощают технологическое окно для инженеров, которые намерены применять металлизацию на основе никеля, меди или припоя собственными силами.
| Материальная форма | Основное преимущество | Типичный случай использования |
|---|---|---|
| Экструдированные профили | Высокая стабильность размеров в больших партиях | Самостоятельная нарезка гранул на нестандартные размеры. |
| Срезы диффузионного барьера | Готовый к склеиванию интерфейс с уменьшенным риском реакции | Модули, требующие повторных термоциклов |
| Пользовательские сечения | Индивидуальная геометрия для конкретных конструкций устройств. | Нестандартная архитектура модулей |
| Соответствующие наборы P/N | Сбалансированное электрическое и тепловое поведение | Системы прецизионного контроля температуры |
Выбор подходящего материала для вашего применения
Выбор материала начинается с двух не подлежащих обсуждению параметров: ожидаемых температур горячего и холодного спаев, а также электрического рабочего окна конечного устройства. Эти факторы сужают возможные системы материалов и определяют этапы обработки, которые потребуются в дальнейшем.
Рекомендации по рабочей температуре
Различные системы термоэлектрических материалов демонстрируют максимальные характеристики в разных температурных диапазонах. Состав, оптимизированный для охлаждения при температуре, близкой к комнатной, может быстро потерять эффективность, когда горячая сторона поднимается выше 80°C, в то время как материал, предназначенный для умеренных температур, может иметь плохие характеристики в условиях минусовой холодной стороны. Определение фактической рабочей температуры, а не просто целевого заданного значения, является первым шагом на пути к правильному выбору материала.
Электрические требования
Напряжение, ток, сопротивление и рассеиваемая мощность взаимодействуют со свойствами материала. Материал с высокой электропроводностью уменьшает джоулево нагрев, но также может иметь более высокую теплопроводность, что препятствует температурному градиенту. Оптимальный баланс зависит от геометрии модуля, доступного источника питания и требуемой мощности охлаждения. Согласование удельного сопротивления материала с электроникой привода часто так же важно, как и максимизация добротности.
Параметры настройки
Стандартные формы материалов не всегда соответствуют конкретной архитектуре управления температурным режимом. Когда каталожные размеры, состав или обработка поверхности не соответствуют требованиям, становятся необходимыми индивидуальные решения. Кастомизация может касаться размеров материала, соответствия P-типа и N-типа, корректировки состава, электрических свойств, обработки поверхности или интерфейса, требований к диффузионному барьеру, а также характеристик резки или механической обработки.
- Размеры материала и геометрия поперечного сечения
- Сопоставление транспортных свойств P-типа и N-типа
- Настройка состава для определенных температурных диапазонов
- Целевые значения удельного электрического сопротивления и коэффициента Зеебека
- Подготовка поверхности и обработка интерфейса
- Спецификация диффузионного барьерного слоя
- Требования к резке, шлифовке и механической обработке
Ландшафт приложений в разных отраслях
УниверсальностьТермоэлектрические материалыспособствовало внедрению в широком спектре отраслей: от бытовой электроники до медицинской диагностики и управления производственными процессами. Каждое приложение накладывает свои собственные ограничения на чистоту материала, размерные допуски и стабильность интерфейса.
Охлаждение полупроводников и прецизионный контроль температуры
Охлаждение полупроводников остается крупнейшей областью применения. Лазерные диоды, оптические приемопередатчики и высокопроизводительные процессоры — все они выигрывают от точного регулирования температуры без вибраций, которое обеспечивают термоэлектрические модули. Качество материала напрямую влияет на стабильность длины волны, постоянство выходной мощности и долгосрочную надежность.
Охлаждающие пластины и модули контроля температуры
Охлаждающие пластины, используемые в аналитических приборах, медицинских приборах и промышленном оборудовании, основаны на термоэлектрических материалах для поддержания однородной температуры поверхности. Например, модули контроля температуры для термоциклеров ПЦР требуют быстрых скоростей нагрева и охлаждения, которые зависят от низкой тепловой инерции и высокой электропроводности — оба этих свойства зависят от материала.
Регулирование температуры датчика
Прецизионные датчики, включая инфракрасные детекторы и фотодиоды, часто требуют стабильной рабочей температуры для поддержания калибровки и соотношения сигнал/шум. Термоэлектрические материалы обеспечивают компактное, локализованное регулирование температуры без громоздких и сложных механических холодильных систем.
Малая энергетика
Когда температурный градиент прикладывается к термоэлектрическому материалу, эффект Зеебека генерирует электрическую энергию. Этот принцип поддерживает мелкомасштабный сбор энергии с помощью удаленных датчиков, систем рекуперации отходящего тепла и портативных источников питания. Те же свойства материала, которые определяют эффективность охлаждения, также определяют эффективность выработки электроэнергии, поэтому выбор материала одинаково важен в обоих режимах.
Почему интеграция материалов и устройств имеет значение
Сами по себе характеристики материалов не гарантируют успешное термическое решение. Взаимодействие между материалом, системой металлизации, паяными соединениями и керамической подложкой определяет, будет ли готовый модуль соответствовать целевым показателям производительности в течение тысяч часов работы.
Возможности точного производства
Производство термоэлектрических модулей, обеспечивающих стабильную производительность, требует автоматизированных процессов печати, пайки оплавлением, погружения в олово, дозирования, запечатывания, резки и затвердевания. Каждый шаг влияет на конечное качество интерфейса и внутреннее напряженное состояние полупроводниковых таблеток. Поставщики материалов, которые также производят модули, могут оценить свои материалы в реалистичных условиях сборки, замыкая цикл обратной связи между разработкой материала и характеристиками устройства.
Техническая поддержка приложений
Спецификации каталога служат отправной точкой, но реальные условия эксплуатации, включая охлаждающую нагрузку, температуру окружающей среды, монтажное давление и электронику привода, часто меняют оптимальный выбор материала. Поставщики, которые учитывают эти факторы, рекомендуя решение по материалам, помогают инженерам избежать дорогостоящих изменений конструкции и сбоев на местах.
Икс-Меританобъединяет разработку материалов с производством компонентов, позволяя оценить характеристики материала по отношению к конечному термоэлектрическому применению. Этот комплексный подход поддерживает как стандартную поставку материалов, так и индивидуальные решения на основе чертежей, прототипов или спецификаций применения.
Часто задаваемые вопросы
Как работают термоэлектрические материалы?
Термоэлектрические материалы используют эффект Пельтье для создания разницы температур при прохождении электрического тока через полупроводниковые элементы P-типа и N-типа. Их электрические и теплопереносные свойства напрямую влияют на охлаждающую способность, температурную стабильность, скорость отклика и энергопотребление конечного термоэлектрического устройства.
В чем разница между термоэлектрическими материалами P-типа и N-типа?
Термоэлектрические материалы P-типа и N-типа имеют разные характеристики носителей заряда и обычно используются в комбинации для формирования термоэлектрических цепей. Их свойства должны быть подобраны с учетом требуемого напряжения, тока, температурного диапазона и конструкции термоэлектрического охладителя. Сбалансированное соединение обеспечивает стабильную работу и сводит к минимуму локальный нагрев.
Предлагаете ли вы услуги по индивидуальному заказу термоэлектрических материалов?
Да. Нестандартные размеры можно оценить на основе чертежей, прототипов или спецификаций применения. Варианты индивидуальной настройки включают поперечное сечение, длину, толщину, требования к резке, состав материала, электрические свойства, обработку поверхности и характеристики диффузионно-барьерного слоя в зависимости от предполагаемой конструкции термоэлектрического компонента.
Почему диффузионные барьеры важны для термоэлектрических срезов?
Диффузионные барьеры улучшают интерфейс между термоэлектрическим материалом и системой склеивания или металлизации. Без барьерного слоя повышенные температуры во время пайки могут вызвать быструю взаимную диффузию между полупроводником и контактирующими металлами, что приведет к ухудшению характеристик и возможному выходу из строя. Барьерные слои особенно важны в модулях, которые подвергаются повторяющимся термоциклическим воздействиям.
Можно ли использовать термоэлектрические материалы для производства электроэнергии?
Да. Когда температурный градиент прикладывается к термоэлектрическому материалу, эффект Зеебека генерирует электрическую энергию. Этот принцип поддерживает мелкомасштабный сбор энергии с помощью удаленных датчиков, систем рекуперации отходящего тепла и портативных источников питания. Те же свойства материала, которые определяют эффективность охлаждения, также определяют эффективность выработки электроэнергии.
Какие факторы определяют срок службы термоэлектрического материала?
Амплитуда термоциклирования, максимальная рабочая температура, качество интерфейса, а также наличие влаги или агрессивных газов — все это влияет на срок службы материала. Стабильное качество партий, согласованные свойства P/N и стабильные диффузионные барьеры снижают риск преждевременного разложения. Эксплуатация модуля при более низких значениях тока и поддержание стабильных термоинтерфейсов также продлевают срок службы.
От экструдированных профилей для нарезки больших объемов до срезов с диффузионным барьером для сложной сборки модулей — правильный выбор материала определяет, обеспечит ли термическая конструкция стабильную и долгосрочную производительность. Независимо от того, требует ли требование охлаждения при температуре, близкой к комнатной, прецизионного регулирования датчиков или малой генерации электроэнергии, выбор материала заслуживает такой же инженерной строгости, как и архитектура модуля.
