Микротермоэлектрические охладители для LiDAR

Лазерный передатчик внутри микротермоэлектрических охладителей для LiDAR генерирует тепло во время работы, в то время как окружающая температура может значительно различаться в зависимости от рабочей среды. Если температура лазера выходит за пределы требуемого рабочего диапазона, оптическое устройство может не поддерживать необходимое рабочее состояние.

Micro-TEC может быть установлен непосредственно на лазерном модуле для активного отвода тепла от термочувствительного компонента. В отличие от пассивного радиатора, он не опирается только на естественный или принудительный отвод тепла.

Для компактных сборок LiDAR основной прикладной ценностью является локализованный контроль температуры. Охладитель можно расположить рядом с источником лазера, не требуя компрессора, контура хладагента или движущихся механических компонентов.

Ключевые характеристики

Фактическая охлаждающая способность, ток, напряжение, размеры и тепловые характеристики зависят от выбранной конфигурации Micro-TEC и тепловой нагрузки компонента LiDAR.

Компактный размер для модулей LiDAR с ограниченным пространством

Микротермоэлектрические охладители для LiDAR имеют ограниченное внутреннее пространство, поскольку лазер, детектор, оптические компоненты, электронные схемы и конструкции рассеивания тепла интегрированы в один узел.

Наши Micro-TEC могут быть изготовлены в микроконфигурациях размером до нескольких миллиметров. Это позволяет расположить охладитель рядом с лазером или другим термочувствительным компонентом, а не занимать место в качестве отдельной холодильной системы.

Для индивидуальных сборок LiDAR размеры продукта можно оценить в соответствии с доступным пространством для установки, положением компонента, монтажной конструкцией и электрическим интерфейсом.

Потребляемая мощность менее 1 Вт

Потребляемая мощность является важным параметром конструкции, когда Micro-TEC интегрируется в автомобильный LiDAR или другую компактную электронную систему.

Наши микротермоэлектрические охладители могут работать при мощности менее 1 Вт в соответствующих конфигурациях. Фактическая потребляемая мощность зависит от выбранной конструкции изделия и тепловой нагрузки, которую необходимо контролировать.

Для инженерной оценки заказчики должны указать целевую температуру охлаждения, тепловую нагрузку, доступное напряжение и установочные размеры, чтобы можно было выбрать соответствующую конфигурацию Micro-TEC.

Твердотельное охлаждение без хладагента

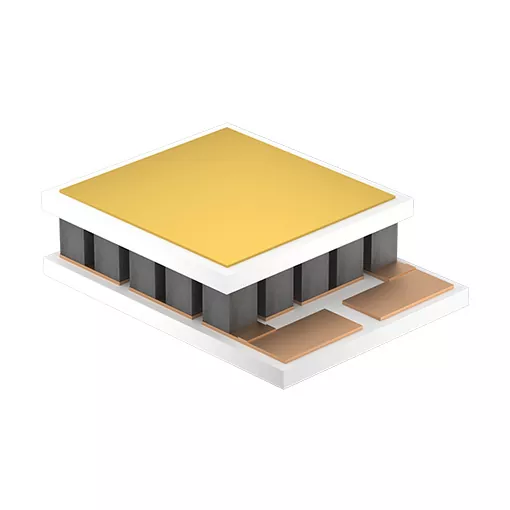

Микротермоэлектрические охладители для LiDAR используют полупроводниковые термоэлектрические материалы между керамическими подложками для передачи тепла при подаче электрического тока.

Компонент имеет:

● Нет компрессора.

● Нет хладагента

● Отсутствие механических движущихся частей.

● Компактная твердотельная конструкция.

● Прямое электрическое управление.

Эта структура полезна для модулей LiDAR, где охлаждающий компонент необходимо установить рядом с лазером и интегрировать в ограниченное механическое пространство.

Активная тепловая накачка для лазерного контроля температуры

Micro-TEC используется для контроля температуры целевого компонента, а не просто для снижения температуры всего корпуса LiDAR.

При подаче электрической энергии тепло передается от холодной стороны к горячей. Холодная сторона размещается рядом с лазером или другим чувствительным к температуре компонентом, а горячая сторона должна быть подключена к эффективному пути рассеивания тепла.

Поэтому тепловой расчет должен учитывать обе стороны Micro-TEC:

Целевой компонент → Холодная сторона Micro-TEC → Горячая сторона Micro-TEC → Структура рассеивания тепла LiDAR

Если горячая сторона не может эффективно отводить переданное тепло, эффективность охлаждения всей системы будет снижена.

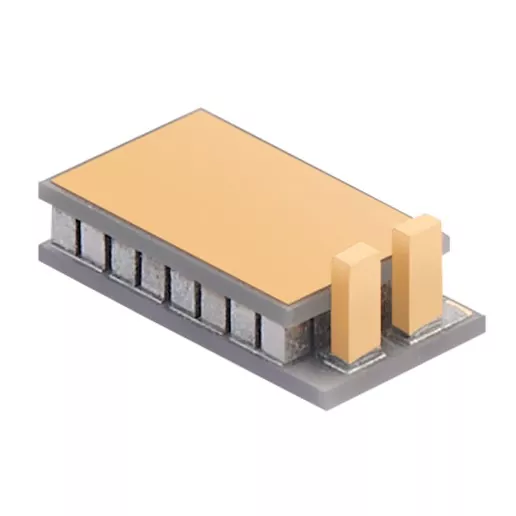

Micro-TEC с разъемом для сборки LiDAR

Для конструкций LiDAR, требующих определенного механического интерфейса, мы можем предоставить микротермоэлектрические охладители с разъемами.

Конфигурацию заголовка можно оценить по следующим критериям:

● Доступное место для установки.

● Монтажная конструкция

● Положение компонента.

● Электрическое подключение.

● Требования к сборке

Для нестандартных конструкций клиенты могут предоставить существующий образец или инженерный чертеж. Мы оцениваем структуру перед изготовлением образца.

Микротермоэлектрические охладители по индивидуальному заказу

Стандартный Micro-TEC может не соответствовать размерам или тепловым требованиям конкретного модуля LiDAR. Мы поддерживаем продукцию по индивидуальному заказу на основе образцов или чертежей клиентов.

Процесс настройки может охватывать:

Размеры → Электрические параметры → Монтажная конструкция → Конфигурация коллектора → Тепловые требования

Перед массовым производством изготавливаются образцы для подтверждения клиента. Это позволяет сверить Micro-TEC с реальной сборкой LiDAR до того, как будет выпущено производственное количество.

Информация, необходимая для выбора Micro-TEC

Для нового проекта охлаждения LiDAR клиенты могут предоставить следующую информацию:

Если некоторые параметры еще недоступны, в качестве отправной точки для технической оценки можно использовать существующий образец Micro-TEC или сборочный чертеж LiDAR.

Установка и термический интерфейс

Тепловой интерфейс между Micro-TEC и лазерным модулем напрямую влияет на теплообмен.

Холодная сторона должна поддерживать достаточный контакт с целевым компонентом, и, если того требует конструкция сборки, можно использовать соответствующий термоинтерфейсный материал (TIM).

Горячая сторона требует эффективного пути рассеивания тепла. Радиатор, корпус или другая охлаждающая конструкция должны быть спроектированы так, чтобы отводить тепло, передаваемое Micro-TEC.

Micro-TEC также должен эксплуатироваться в пределах указанных электрических параметров. Максимальный ток IMAX нельзя превышать, поскольку чрезмерный ток может повредить термоэлектрический полупроводниковый переход.

Производственные возможности

X-Meritan производит микротермоэлектрические охладители, а также контролирует подготовку исходных термоэлектрических материалов.

Наши производственные возможности охватывают:

● Подготовка термоэлектрического материала.

● Точная обработка компонентов.

● Сварка

● Сборка

● Микроупаковка

● Производство Micro-TEC по индивидуальному заказу.

Эта производственная структура поддерживает проекты, требующие нестандартных размеров Micro-TEC, монтажных конструкций или электрических конфигураций.

Для индивидуальных приложений LiDAR продукт можно разрабатывать на уровне материалов и компонентов, а не ограничиваться существующим стандартным охладителем.

Процесс разработки микротермоэлектрического охладителя

Для индивидуальных проектов охлаждения LiDAR мы следуем процессу разработки на основе образцов:

Чертеж клиента/образец → Техническая оценка → Проектирование продукта → Производство образцов → Подтверждение образца → Массовое производство

Этап подтверждения образца позволяет проверить размеры, монтажную конструкцию, электрическое соединение и совместимость сборки перед серийным производством.

Приложения

Микротермоэлектрические охладители можно использовать для контроля температуры:

● Лазерные передатчики LiDAR

● Температурно-чувствительные оптоэлектронные компоненты.

● Компактные оптические модули.

● Автомобильные сборки LiDAR.

● Другие миниатюрные электронные компоненты, требующие локализованного активного охлаждения.

Качество и опыт экспорта

X-Meritan имеет более чем 10-летний опыт работы в области охлаждения миниатюрных полупроводников и поставляет продукцию Micro-TEC на международные рынки.

Компания получила сертификаты ISO и CE и экспортирует продукцию в Европу, Северную Америку, Южную Америку, Юго-Восточную Азию и другие рынки.

Наш технический опыт охватывает оптоволоконную связь, промышленное медицинское оборудование, интеллектуальную автомобильную электронику, бытовую электронику и исследовательские приложения.

Часто задаваемые вопросы

Какая информация вам нужна для выбора Micro-TEC для LiDAR?

Наиболее полезная информация включает тепловую нагрузку компонента, целевую температуру, доступное напряжение, максимальный ток, установочные размеры, монтажную конструкцию и метод отвода тепла с горячей стороны. Для оценки также можно использовать чертеж или существующий образец Micro-TEC.

Насколько маленьким может быть Micro-TEC?

X-Meritan может производить конфигурации Micro-TEC размером до нескольких миллиметров, в зависимости от требуемой структуры и производительности. Окончательные размеры должны быть подтверждены согласно заявке.

Можете ли вы сделать Микро-ТЭП по нашему чертежу LiDAR?

Да. Мы поддерживаем настройку на основе чертежей или образцов клиента. Перед массовым производством продукт отбирается и подтверждается.

Можете ли вы поставить Micro-TEC с разъемом?

Да. Конфигурации разъемов доступны для приложений, требующих определенной конструкции монтажа или подключения. Точная конструкция заголовка подтверждена сборкой LiDAR.

Может ли Micro-TEC работать при мощности ниже 1 Вт?

Да, соответствующие конфигурации могут работать при мощности менее 1 Вт. Фактическое энергопотребление зависит от конструкции Micro-TEC, условий эксплуатации и тепловой нагрузки.

В чем заключается основная проблема при установке?

Двумя наиболее важными моментами являются тепловой контакт с холодной стороны и рассеивание тепла с горячей стороны. Холодная сторона нуждается в эффективном контакте с целевым компонентом, а горячая сторона должна иметь достаточный путь для отвода передаваемого тепла.

Можно ли использовать Micro-TEC непрерывно?

Непрерывная работа зависит от выбранной конфигурации Micro-TEC и заданных электрических и тепловых условий эксплуатации. Изделие должно эксплуатироваться в указанных пределах напряжения и тока, а горячая сторона должна адекватно охлаждаться.

Что произойдет, если ток IMAX будет превышен?

Превышение указанного тока IMAX может вызвать чрезмерную электрическую и тепловую нагрузку и повредить термоэлектрический полупроводниковый переход. Поэтому Micro-TEC следует эксплуатировать в пределах указанного электрического диапазона.

X-Meritan предлагает микротермоэлектрические охладители для LiDAR с микроразмерной структурой, твердотельным охлаждением Пельтье, индивидуальными конфигурациями монтажа и разработкой на основе образцов.

Для нового проекта охлаждения LiDAR отправьте нам свой чертеж, образец, установочные размеры, тепловую нагрузку, целевую температуру или существующую спецификацию Micro-TEC. Мы можем оценить требования и разработать соответствующий Micro-TEC для подтверждения образцов перед массовым производством.
