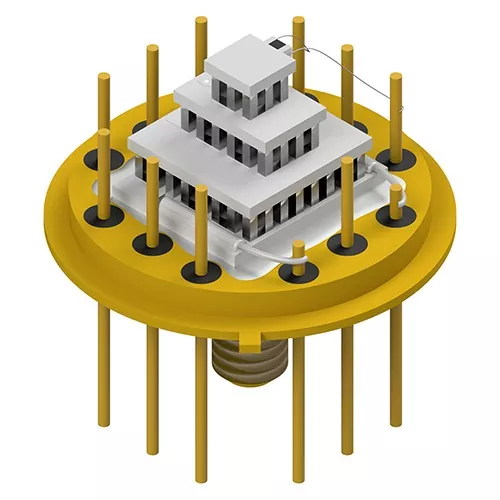

Сборка Пельтье

Как производитель, компания X-meritan Peltier Assembly использует полупроводниковую термоэлектрическую технологию для передачи тепла между холодной и горячей стороной модуля.

Преимущества

Компактная интегрированная структура

Сборка Пельтье объединяет термоэлектрические компоненты охлаждения и детали рассеивания тепла в единый блок. Такая конструкция снижает потребность в отдельных компонентах охлаждения и упрощает установку в ограниченном пространстве для оборудования.

Твердотельная система охлаждения

Сборка работает с использованием полупроводниковой термоэлектрической технологии охлаждения без использования компрессорных компонентов охлаждения. Твердотельная структура исключает механическое движение холодильного оборудования и снижает рабочую вибрацию и шум.

Конструкция с прямой передачей тепла

Термоэлектрический модуль передает тепло непосредственно между холодной и горячей сторонами. Такая конструкция обеспечивает локальный контроль температуры для электронных компонентов, требующих стабильных тепловых условий.

Интегрированная система отвода тепла

На холодной стороне используются алюминиевые или медные блоки теплопередачи для сбора тепла из целевой области. Горячая сторона оснащена алюминиевым радиатором и вентилятором для отвода передаваемого тепла и поддержания теплового баланса узла.

Гибкая структурная конфигурация

Конструкция сборки может быть скорректирована в соответствии с требованиями установки, включая размеры, конфигурацию TEC и интерфейсы подключения.

Основные компоненты

Производительность сборки Пельтье зависит от координации между полупроводниковыми охлаждающими элементами, теплопередающими материалами и механическими конструкциями.

Термоэлектрический охлаждающий чип

Термоэлектрический охлаждающий чип является основным компонентом, отвечающим за передачу тепла. Когда электрический ток проходит через полупроводниковые материалы, тепло поглощается с одной стороны и выделяется на противоположной стороне, создавая охлаждающий эффект.

Керамическая подложка

Керамические подложки обеспечивают электрическую изоляцию и механическую поддержку термоэлектрических элементов. Они также действуют как часть пути теплопередачи между полупроводниковым чипом и внешними компонентами.

Материал теплового интерфейса

Силиконовая смазка с высокой теплопроводностью наносится между контактными поверхностями для улучшения теплопроводности и уменьшения потерь тепла, вызванных поверхностными зазорами.

Блок теплопередачи холодной стороны

На холодной стороне используются алюминиевые или медные блоки для передачи тепла от охлаждаемого компонента к термоэлектрическому модулю.

Структура рассеивания тепла с горячей стороны

Горячая сторона оснащена алюминиевым радиатором и вентилятором для отвода тепла, передаваемого с холодной стороны, и тепла, выделяющегося во время работы.

Механическая фиксирующая конструкция

Винты промышленного класса или эпоксидная смола используются для фиксации внутренних и внешних компонентов, обеспечивая стабильность сборки во время работы.

Приложения

Благодаря своей компактной конструкции и методу охлаждения на основе полупроводников, сборка X-meritan Peltier подходит для оборудования, требующего локализованного регулирования температуры и контролируемой теплопередачи.

Производственный процесс и контроль качества

Производство X-meritan охватывает разработку термоэлектрических материалов, обработку компонентов TEC и интеграцию сборки.

Производственное оборудование: печь для погружения в олово, машина для вибрационной поворотной формы, сварочный аппарат, духовка, струйный принтер, паяльник, дозатор, автомат для запайки, отрезной станок, машина для отверждения, оборудование для пайки оплавлением и полностью автоматическая печатная машина.

Проверка сборки

Размещение термоэлектрического чипа. Проверьте расположение чипа и точность сборки.

Соединение с керамической подложкой: проверьте состояние соединения между керамическими подложками и термоэлектрическими компонентами.

Паяное соединение: проверьте паяные соединения на электрическую и механическую стабильность.

Нанесение термоинтерфейса: убедитесь в покрытии термопастой и состоянии контактной поверхности.

Стабильность механической конструкции: проверьте прочность крепления и общую целостность сборки.

Окончательная проверка производительности

Состояние электрического соединения: проверьте состояние электрического соединения.

Структурная согласованность: проверьте выравнивание компонентов и состояние сборки.

Состояние пути теплопередачи: проверьте целостность пути теплопередачи.

Работа охлаждения и отвода тепла: Подтвердите работу функции охлаждения и отвода тепла.

Часто задаваемые технические вопросы

Как установить узел Пельтье?

Перед установкой убедитесь, что контактная поверхность ровная и чистая. Равномерно нанесите термопасту между модулем и контактной поверхностью. Затягивайте крепежные винты равномерно, чтобы избежать чрезмерной нагрузки на керамическую подложку.

Горячая сторона должна иметь достаточно места для рассеивания тепла. Плохой тепловой контакт или недостаточная теплоотдача могут снизить эффективность охлаждения.

Какая сторона горячая, а какая холодная?

Холодная сторона поглощает тепло от целевого компонента, а горячая сторона отдает тепло через радиатор и вентилятор.

Во время установки:

● Холодная сторона подключается к компоненту, требующему охлаждения.

● Горячая сторона соединяется с конструкцией рассеивания тепла.

● Поток воздуха вокруг радиатора должен оставаться беспрепятственным.

Какой источник питания мне нужен?

Источник питания должен соответствовать электрическим характеристикам выбранного термоэлектрического модуля охлаждения.

Рекомендуемые соображения:

● Используйте стабильный источник питания постоянного тока.

● Сопоставьте требования к напряжению и току со спецификацией модуля TEC.

● Избегайте нестабильных условий электропитания, которые могут повлиять на работу охлаждения.

Почему моя горячая сторона не охлаждает систему?

Общие причины включают в себя:

● Недостаточная мощность радиатора.

● Плохой контакт между поверхностями теплопередачи.

● Неравномерное нанесение термопасты.

● Пыль блокирует поверхность рассеивания тепла.

● Неправильный монтаж охлаждающей конструкции.

Горячая сторона должна непрерывно отдавать передаваемое тепло. Накопление тепла может снизить охлаждающий эффект.

Почему стоит выбрать X-merita

X-meritan располагает производственными мощностями, охватывающими термоэлектрические материалы, компоненты ТЭО и интегрированные тепловые сборки. Производственная система поддерживает весь процесс: от разработки термоэлектрических материалов до интеграции сборки Пельтье.

Ключевые производственные возможности включают в себя:

● Разработка термоэлектрических материалов: разработка и обработка термоэлектрических материалов для компонентов ТЭО.

● Комплексное производство сборки: интегрируйте термоэлектрические чипы, керамические подложки, материалы термоинтерфейса, блоки теплопередачи, радиаторы и вентиляторы в готовые охлаждающие сборки.

● Собственное технологическое оборудование: производственные линии оснащены печами для погружения в олово, вибрационными формовочными машинами, сварочными аппаратами, дозировочными машинами, автоматическими запечатывающими машинами, оборудованием для пайки оплавлением и другим сборочным оборудованием.

● Многоэтапный контроль качества: контролируйте ключевые процессы, включая размещение чипов, приклеивание керамической подложки, пайку соединений, нанесение термоинтерфейса и окончательную проверку состояния сборки.

● Возможности проектирования тепловых структур: Разрабатывайте конструкции теплопередачи и рассеивания тепла в соответствии с различными требованиями к интеграции оборудования.

Производственный опыт X-meritan охватывает применения в оптоволоконной связи, промышленном медицинском оборудовании, интеллектуальной автомобильной электронике, бытовой электронике и исследовательских приборах, требующих полупроводникового охлаждения и контроля температуры.
