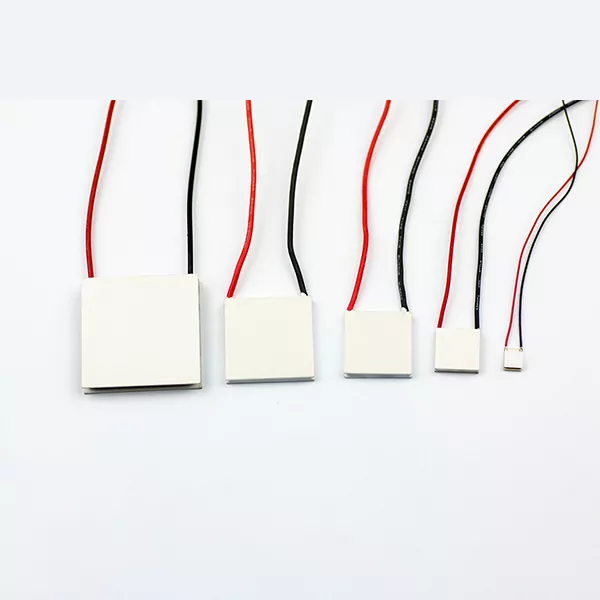

Охладители общего назначения TE с последовательным или параллельным подключением для специальных применений

Для приложений в оптоволоконной связи, медицинском оборудовании, автомобильной электронике, лабораторных приборах и других прецизионных системах выбор конфигурации TEC может напрямую влиять на эффективность охлаждения и общую эффективность системы. X-Meritan поддерживает серийные, параллельные и смешанные последовательно-параллельные конфигурации, а также индивидуальные решения, разработанные на основе чертежей, образцов и условий применения заказчика.

Гибкая конфигурация для комплексного управления температурным режимом

Термоэлектрическая система охлаждения не всегда имеет одномодульное решение. Когда требуемая мощность охлаждения увеличивается или доступный источник питания и пространство для установки становятся более требовательными, может потребоваться совместная работа нескольких охладителей TE.

Расположение этих охладителей становится важной частью конструкции системы.

Охладители X-Meritan General TE с последовательным или параллельным подключением для специальных применений могут быть сконфигурированы последовательно или параллельно, что позволяет инженерам выбрать подходящую компоновку в соответствии с требуемыми характеристиками теплопередачи, условиями потока, перепадом давления и производительностью системы. Для приложений с более сложными требованиями также можно рассмотреть смешанную конфигурацию.

Вместо того, чтобы рассматривать модуль TEC как изолированный компонент, X-Meritan рассматривает, как работает кулер в рамках полной системы управления температурным режимом.

Последовательное или параллельное соединение: какая конфигурация более подходит?

Разница между последовательной и параллельной конфигурацией в основном связана с тем, как система охлаждения обрабатывает поток и распределяет тепловую нагрузку.

Конфигурация серии

При последовательном расположении охлаждающая среда проходит через охладители ТЭ один за другим. Это создает относительно концентрированный путь потока и может обеспечить более высокую скорость потока через охлаждающие каналы.

Эта конфигурация может быть полезна, когда приложение имеет контролируемую скорость потока и требует эффективной теплопередачи в компактной системе. Непрерывный путь потока также делает распределение потока относительно простым.

Компромисс – падение давления. По мере последовательного подключения большего количества охладителей общее сопротивление потоку увеличивается. Для систем, требующих высокой скорости потока, это может привести к увеличению требований к перекачке и более высокому потреблению энергии.

Параллельная конфигурация

При параллельном расположении поток разделяется между несколькими охладителями TE вместо последовательного прохождения через каждый охладитель.

Это уменьшает путь потока в каждом ответвлении и может помочь снизить общий перепад давления. Это делает параллельную конфигурацию особенно полезной, когда система требует большей скорости потока или когда важным фактором является снижение энергии накачки.

Основная проблема – распределение потоков. Если ответвления спроектированы неправильно, разные охладители могут получать разные скорости потока, что может повлиять на постоянство тепловых характеристик.

По этой причине выбор между последовательным и параллельным подключением не должен основываться только на холодопроизводительности. Также необходимо учитывать гидравлические условия и конструкцию всей системы.

Сравнение последовательного и параллельного кулеров TE

Приложения

В оборудовании волоконно-оптической связи наши охладители General TE с последовательным или параллельным подключением для специальных применений могут использоваться там, где температурная стабильность важна для оптических компонентов и устройств, связанных с лазерами. В этих системах компактные размеры и точный терморегулятор зачастую важнее обычной холодопроизводительности.

Для медицинского и промышленного оборудования охлаждение TEC может обеспечить локальный контроль температуры чувствительных к температуре компонентов и прецизионных инструментов. Возможность индивидуальной настройки конфигурации особенно полезна, когда доступное место для установки ограничено.

Тот же принцип применим к автомобильной электронике и оборудованию, связанному с LiDAR, где электронным и оптическим компонентам может потребоваться стабильная рабочая температура в компактной системе. Для лабораторного и исследовательского оборудования технология TEC предлагает еще один практический подход к контролируемому и локализованному управлению температурой.

Индивидуальные последовательно-параллельные решения TEC

Некоторые системы терморегулирования не могут быть должным образом реализованы с помощью стандартного модуля TEC.

X-Meritan может работать с чертежами, образцами или спецификациями заказчика, чтобы оценить необходимую конфигурацию охладителя TE. В зависимости от проекта в решении может использоваться последовательное расположение, параллельное расположение или их комбинация.

На этапе разработки такие факторы, как холодопроизводительность, условия эксплуатации, размеры модуля, требования к потоку и ограничения при установке, могут учитываться вместе. После подтверждения конфигурации можно изготовить образцы для оценки заказчиком перед переходом к серийному производству.

Этот подход особенно подходит для OEM-проектов и производителей оборудования, разрабатывающих специализированные системы управления температурным режимом.

Часто задаваемые вопросы

В чем разница между последовательной и параллельной конфигурацией охладителя TE?

В последовательной конфигурации охлаждающая среда последовательно направляется через несколько охладителей TE, а в параллельной конфигурации поток распределяется между различными охладителями. Последовательное расположение может обеспечить более концентрированный путь потока, но может привести к более высокому перепаду давления. Параллельное расположение обычно снижает сопротивление потоку, но требует правильной балансировки потока.

Когда следует использовать смешанную последовательно-параллельную конфигурацию?

Смешанную конфигурацию можно рассматривать, когда системе необходимо сбалансировать эффективность теплопередачи, скорость потока и перепад давления. Комбинируя параллельные и последовательные секции, можно более точно адаптировать всю систему охлаждения к сложным условиям эксплуатации.

Может ли компания X-Meritan изготовить охладители TE по чертежам или образцам?

Да. X-Meritan может разработать конфигурации охладителей TE на основе чертежей, образцов и требований заказчика, включая проекты, требующие определенных размеров или последовательно-параллельного расположения.

Какая информация необходима для выбора конфигурации ТЭО?

Полезными отправными точками являются требования к охлаждению, рабочая температура, требуемая разница температур, напряжение, ток, условия потока, пространство для установки и условия рассеивания тепла. Более подробная информация о применении позволяет X-Meritan более точно оценить конфигурацию.

Подходят ли эти охладители TE для оборудования оптической связи?

Да. Термоэлектрическое охлаждение подходит для применений, требующих локализованного и стабильного контроля температуры оптических и электронных компонентов. Решения X-Meritan можно адаптировать к конкретным пространственным и температурным требованиям.
