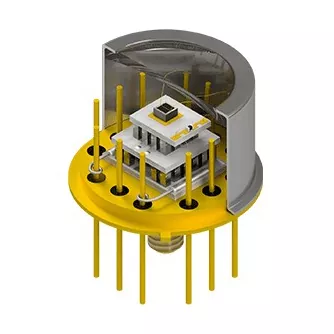

X‑Meritan производит специализированные разъемы по индивидуальному заказу с термоэлектрическими охладителями для устранения тепловых узких мест в прецизионной электронике. Интегрируя модули микро Пельтье, специальные разъемы и термисторы в единый узел, это решение обеспечивает прямое точечное охлаждение без органических клеев или контуров жидкости. Он защищает лазерные диоды, ЛФД и датчики от дрейфа длины волны и шума.
Традиционный дискретный монтаж ТЭП в оптических и микроэлектронных корпусах сопряжен с высоким термоконтактным сопротивлением, риском газовыделения клея внутри герметичных корпусов и сложной ручной сборкой. Специализированные коллекторы X‑Meritan с термоэлектрическими охладителями напрямую устраняют эти узкие места в упаковке, объединяя модули микро-Пельтье, специальные основания коллекторов и термодатчики в единый узел:
1. Нулевая дегазация в герметичных корпусах. Все микро-TEC монтируются на разъемы с использованием эвтектической пайки золото-олово (AuSn), а не проводящих эпоксидных смол, что предотвращает запотевание оптических окон летучими органическими соединениями или загрязнение граней лазера.
2. Низкое термическое сопротивление интерфейса: пайка элемента TEC непосредственно к подложке заголовка корпуса обеспечивает металлический тепловой путь, резко снижая тепловое сопротивление перехода к корпусу (Rth).

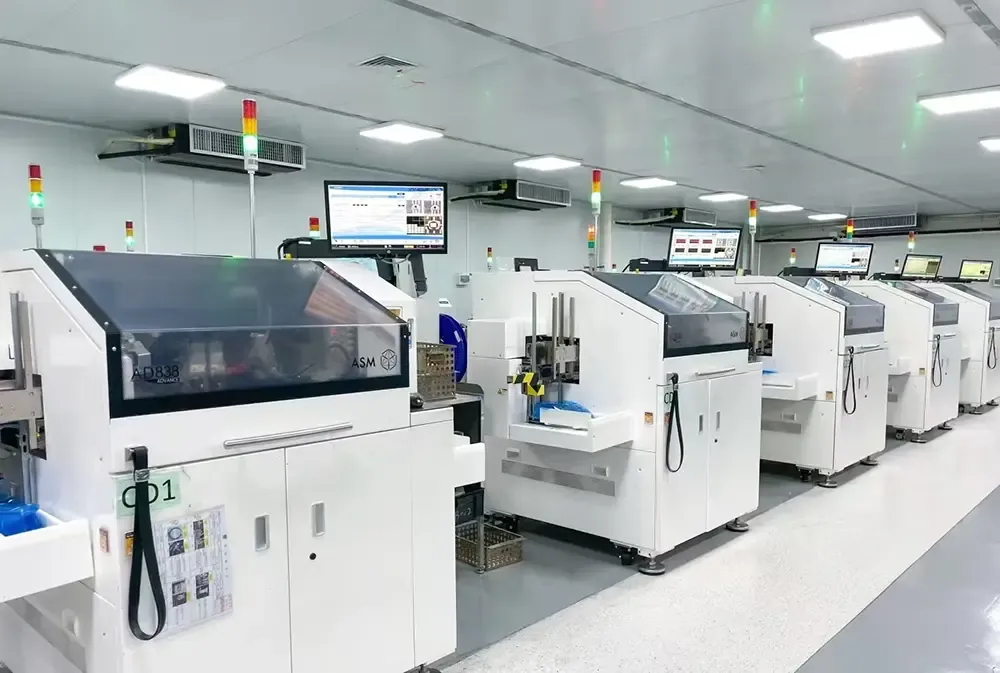

3. Контролируемая инертная сборка: размещение матрицы, соединение проводов и предварительная герметизация выполняются в автоматизированной среде инертного газа, чтобы исключить окисление и внутреннее удержание влаги.
4. Высокая механическая плотность. Используя запатентованные экструдированные материалы, микроэлементы толщиной всего 0,2 мм можно упаковать в ограниченное пространство корпуса, например TO-46 или миниатюрные корпуса Butterfly.
5. Гибкие форматы поставки: поставляются в виде полуфабрикатов (предварительно склеенных TEC, готовых к прикреплению матрицы и проволочному соединению заказчиком) или полностью запечатанных узлов в соответствии с требованиями вашей последующей упаковочной линии.
Каждая сборка индивидуальных разъемов с термоэлектрическими охладителями, разработанная по заказу, точно соответствует вашей оптической схеме или схеме микросхем:
• Типы разъемов: TO-39, TO-8, TO-3, TO-46, 14-контактный разъем типа «бабочка» (BTF), корпуса BOX или специальные медные/керамические разъемы.
• Подложки и покрытие: ковар, медь-вольфрам (CuW), AlN/керамика с гальваническим покрытием Au поверх слоев Ni для соединения золотой проволоки.
• Ступенчатость и геометрия TEC: одноступенчатые микромодули для умеренных или многоступенчатые пирамидальные конструкции для требований глубокого охлаждения (ΔT>70∘C).
• Встроенные датчики обратной связи: термисторы NTC для поверхностного монтажа или термометры сопротивления PT100/PT1000, расположенные рядом с холодной подложкой для обеспечения жесткого управления с обратной связью.
• Электрические интерфейсы: индивидуальное количество выводов, шаг расположения выводов, длина выводов и расположение площадок для соединения проводов.
Стабилизация длины волны для трансиверов TOSA/ROSA, EML, лазеров накачки и компонентов DWDM.
Термоконтроль лавинных фотодиодов (ЛФД) и импульсных лазерных диодов в зависимости от изменяющихся условий окружающей среды.
Субмиллиметровое регулирование температуры в микрофлюидной ПЦР, спектроскопии и биочиповых датчиках.
Точечное охлаждение мощных микросхем, матриц ночного видения в фокальной плоскости (FPA) и детекторов газового анализа.
Заголовки корпуса, микро-TEC и датчики температуры спроектированы и интегрированы как один узел.
Экструдированные термоэлектрические материалы собственного производства обеспечивают исключительную механическую прочность для ультратонких и многоступенчатых конструкций ТЭО.
Эвтектическое соединение и соединение проволокой в инертной атмосфере обеспечивают долговременную надежность и отсутствие газовыделения.
Полная инженерная поддержка: от теплового моделирования и специального инструмента до прототипирования образцов и полномасштабного производства.
О: Предварительно интегрированный разъем исключает необходимость ручной пайки TEC с разъемом на вашем предприятии, обеспечивает проверенную на заводе целостность эвтектического соединения и гарантирует нулевое выделение газа внутри герметичного корпуса.
А: Да. Большинство клиентов заказывают полуфабрикаты разъемов с предварительно приклеенными TEC и контактными площадками для проводов. Вы можете приступить к стандартным операциям по прикреплению матрицы, соединению золотой проволокой и герметизации крышки непосредственно на нашем узле.
Ответ: Экструдированные материалы Bi2Te3 обладают значительно более высокой механической прочностью и мелкозернистой структурой, что позволяет нарезать ультратонкие элементы ТЭО (до 0,2 мм) без растрескивания в процессе упаковки с высокими нагрузками.
Ответ: Укажите целевую тепловую нагрузку (Qc), требуемый перепад температур (ΔT), тип корпуса или модель CAD, диапазон температур окружающей среды и ограничения по электрическому управлению. Наша команда инженеров рассчитает тепловую посадку и выдаст предлагаемые чертежи коллектора.
