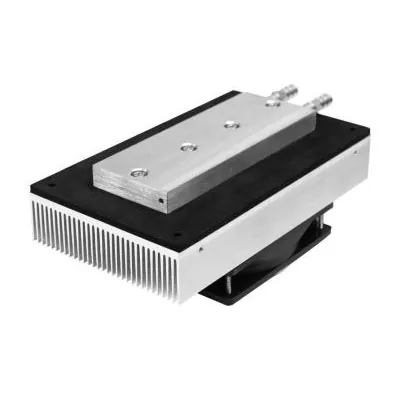

Термоэлектрические охладители жидкость-воздух

X-Meritan разрабатывает и производит термоэлектрические компоненты охлаждения. Эти компоненты можно настроить на основе скорости потока жидкости, тепловой нагрузки, целевой температуры, доступного места для установки и требований к рассеиванию тепла со стороны воздуха. Мы производим термоэлектрические охладители жидкость-воздух — интегрированное решение по управлению температурным режимом, в котором используются термоэлектрические модули для передачи тепла от жидкостного контура к окружающему воздуху. Эта система объединяет пластину с жидкостным охлаждением, термоэлектрический охладитель, радиатор и вентилятор в одном компоненте, обеспечивая активный контроль температуры для оборудования с жидкостным охлаждением без необходимости использования компрессора или хладагента.

Ключевые особенности

●Теплопередача жидкость-воздух: передает тепло от жидкостного контура к окружающему воздуху через термоэлектрический модуль охлаждения и радиатор с воздушным охлаждением.

Активный контроль температуры: Обеспечивает активное охлаждение и обогрев для применений, требующих контролируемой температуры жидкости.

Интегрированная конструкция: объединяет модуль TEC, пластину жидкостного охлаждения, радиатор, вентилятор и сопутствующие компоненты в компактный тепловой узел.

Без хладагента: используется твердотельное термоэлектрическое охлаждение без компрессора или контура хладагента.

Компактность и низкий уровень вибрации: в TEC отсутствует механический компрессор, что делает сборку подходящей для чувствительного оборудования и систем с ограниченным пространством.

Настраиваемая конфигурация: холодопроизводительность, размеры, границы раздела жидкостей, электрические характеристики и компоненты воздушной стороны можно настроить в соответствии с требованиями применения.

Как работает ТЭП «жидкость-воздух»?

Термоэлектрические охладители жидкость-воздух используют эффект Пельтье для перемещения тепла со стороны жидкости на сторону воздуха.

Основной тепловой путь:

●жидкость → Холодная пластина → Модуль TEC → Радиатор → Вентилятор → Окружающий воздух

Когда к модулю TEC подается питание постоянного тока, тепло поглощается от пластины с жидкостным охлаждением и передается радиатору горячей стороны. Затем вентилятор прогоняет воздух через радиатор, отводя тепло в окружающую среду.

Эффективность охлаждения зависит от модуля TEC, скорости потока жидкости, термоинтерфейса, рассеивания тепла на горячей стороне, температуры окружающей среды и электрических условий эксплуатации.

Приложения

Лазерное и оптическое оборудование

Используется для стабилизации температуры лазерных систем, оптических компонентов и другого оптоэлектронного оборудования с жидкостным охлаждением.

Лабораторное оборудование

Термоэлектрические охладители жидкость-воздух подходят для аналитических приборов, лабораторных систем контроля температуры и испытательного оборудования, требующего стабильной температуры жидкости.

Медицинское и диагностическое оборудование

Может быть интегрирован в медицинское и диагностическое оборудование, где требуется компактный контроль температуры жидкости.

Промышленная электроника

Подходит для жидкостного охлаждения контуров электронного оборудования, систем управления, датчиков и других термочувствительных промышленных устройств.

Аккумуляторные и энергетические системы

Может использоваться для локального управления температурой компонентов, связанных с батареями, и других систем, требующих жидкостного охлаждения.

Прецизионный термоконтроль

Подходит для применений, требующих контролируемой температуры жидкости без компрессорного охлаждения.

Параметры настройки

X-Meritan может разработать термоэлектрические охладители жидкость-воздух в соответствии с тепловыми и механическими требованиями конкретного применения.

Кастомизация может включать в себя:

● Размер и конфигурация модуля TEC.

● Холодопроизводительность

● Размеры пластины для охлаждения жидкости.

● Конфигурация входа и выхода жидкости.

● Требования к трубкам и фитингам.

● Скорость потока жидкости

● Размеры радиатора.

● Размер вентилятора и воздушный поток.

● Рабочее напряжение и ток

● Датчики температуры.

● Монтажная конструкция

● Электрические соединения.

● Габаритные размеры сборки.

Клиенты могут предоставить для оценки тепловые требования, технические чертежи, существующие образцы или спецификации оборудования.

Почему стоит выбрать X-Meritan?

Интегрированные решения TEC: модули TEC, жидкостные охлаждающие пластины, радиаторы и вентиляторы могут быть спроектированы как один тепловой узел.

Опыт работы с термоэлектрическими материалами. Собственные разработки термоэлектрических материалов позволяют создавать конфигурации ТЭО для конкретных приложений.

Индивидуальный тепловой расчет: холодопроизводительность, расход жидкости, размеры и электрические параметры можно подобрать в соответствии с реальной системой.

От прототипа к производству: поддержка от теплового проектирования и разработки прототипа до испытаний и серийного производства.

Проектирование, ориентированное на применение: при проектировании учитывается весь тепловой путь, а не выбирается модуль TEC отдельно.

Часто задаваемые вопросы

Что такое термоэлектрический охладитель с жидкостным охлаждением?

Это встроенный блок охлаждения, в котором используется термоэлектрический модуль для передачи тепла от жидкостного контура к окружающему воздуху. Он состоит из жидкостной охлаждающей пластины, модуля термоэлектрического охладителя (TEC), радиатора воздушного охлаждения и вентилятора.

В чем разница между охлаждением TEC с жидкостным и воздушным охлаждением?

Узел TEC с жидкостным охлаждением охлаждает жидкость через холодную пластину и рассеивает тепло в окружающий воздух через радиатор. Эта конфигурация очень полезна, когда источник тепла подключен к жидкостному контуру или когда жидкостное охлаждение обеспечивает лучший тепловой контакт с целевым оборудованием.

Может ли этот узел одновременно выполнять функции охлаждения и обогрева?

Да. Изменяя полярность модуля TEC, можно изменить направление теплопередачи, что позволяет одному и тому же узлу обеспечивать либо активный нагрев, либо охлаждение, когда конструкция системы поддерживает двунаправленный контроль температуры.

Какая информация необходима для индивидуального дизайна?

Наиболее полезная информация включает тепловую нагрузку, тип жидкости, скорость потока жидкости, температуру на входе, целевую температуру, температуру окружающей среды, доступное пространство для установки, источник питания и требования к подключению. Инженерные чертежи или образцы также могут помочь нам оценить механическую конструкцию.

Может ли X-Meritan адаптировать жидкостные соединения и радиаторы под заказ?

Да. Соединения входа/выхода жидкости, размеры охлаждающей пластины, конфигурация радиатора, выбор вентилятора, монтажная конструкция и габаритные размеры сборки — все это можно настроить в соответствии с конкретным применением.
