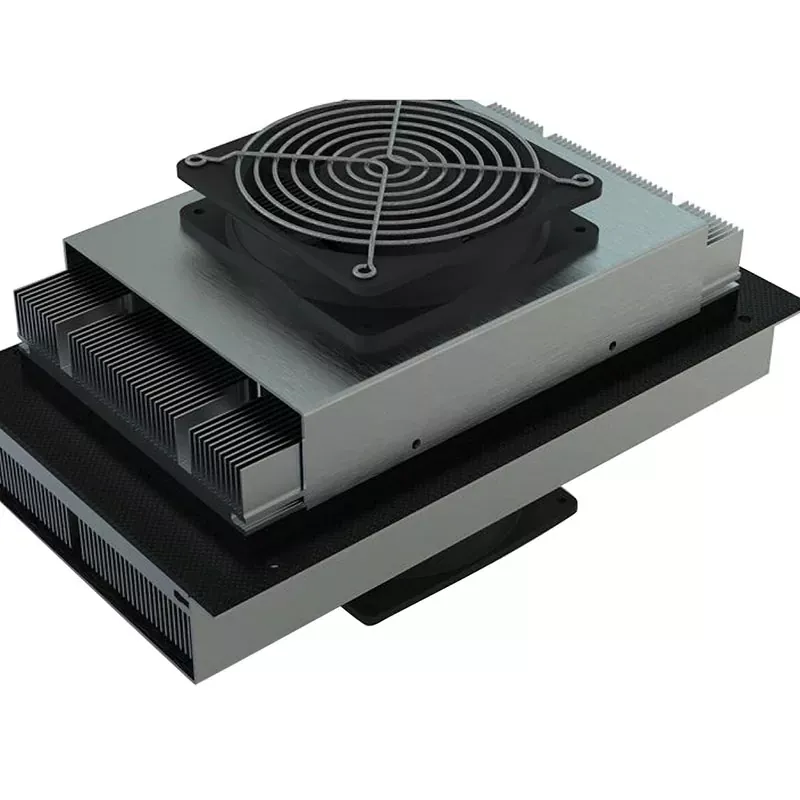

Сборки термоэлектрических охладителей воздух-воздух

Термоэлектрические охладители воздух-воздух X-meritan представляют собой компактное, высокоинтегрированное твердотельное решение для управления температурным режимом. За счет отказа от традиционных компрессоров, линий хладагента и сложных контуров циркуляции жидкости, в этих сборках используются теплообменники с прямой воздушной стороной и высоконадежные полупроводниковые термоэлектрические модули для обеспечения эффективного теплообмена, что значительно оптимизирует архитектуру оборудования и одновременно предотвращает риски утечек.

Используя возможности вертикальной интеграции X-meritan — от разработки исходных термоэлектрических материалов и основных компонентов до теплового проектирования на уровне системы — каждая сборка проходит 100% проверку модуля, испытания на сопротивление переменному току и строгие стресс-тесты при циклическом изменении температуры для обеспечения долгосрочной стабильности и высокой надежности.

Особенности продукта

Твердотельное охлаждение без компрессора

В узлах термоэлектрических охладителей «воздух-воздух» используются полупроводниковые термоэлектрические модули для создания разницы температур за счет входной мощности постоянного тока. Система охлаждения не требует компрессора или обычного контура хладагента.

Компактная конструкция сборки

Компоненты охлаждения интегрированы в компактный узел, а не требуют использования отдельной холодильной установки. Такая конструкция помогает уменьшить необходимое пространство для установки внутри или вокруг электронного оборудования, приборов и закрытых систем.

Низкие механические помехи

Не имея компрессора или другого крупного механического холодильного механизма, агрегат генерирует минимальную механическую вибрацию во время работы.

Охлаждение и обогрев в одном блоке

Термоэлектрический модуль может переключаться между охлаждением и нагревом, меняя направление постоянного тока. Таким образом, один узел управления температурой может поддерживать регулирование температуры в различных рабочих условиях без добавления отдельного нагревательного элемента для базового двунаправленного контроля температуры.

Точная регулировка температуры

Термоэлектрический эффект напрямую реагирует на изменения входной электрической мощности, позволяя регулировать тепловую мощность через систему управления. Конфигурации с обратной связью по температуре могут использоваться там, где оборудованию требуются контролируемые и повторяемые температурные условия.

Нет контура жидкостного охлаждения

Термоэлектрические охладители воздух-воздух передают тепло через теплообменники на воздушной стороне и не требуют контура циркуляции жидкости. Это устраняет необходимость в трубопроводах охлаждающей жидкости, насосах, резервуарах и связанных с ними соединениях жидкостного контура в архитектуре охлаждения.

Широкий диапазон рабочих температур

Сборки могут быть настроены на работу оборудования в широком диапазоне температур от -40°С до +85°С. Выбор компонентов и конфигурация сборки могут быть адаптированы к ожидаемым условиям окружающей среды и эксплуатации оборудования.

Возможность настройки для различных конструкций оборудования

X-Meritan может сконфигурировать узел в соответствии с требуемой холодопроизводительностью, напряжением, током, размерами, воздушным потоком, точностью регулирования температуры и требованиями к монтажу. Это позволяет согласовать блок управления температурой с механическими и электрическими ограничениями целевого оборудования.

Параметры продукта

TEC «воздух-воздух» против жидкостного охлаждения

Для приложений, которые не требуют контура жидкостного охлаждения, конфигурация TEC на воздушной стороне может упростить интеграцию системы.

Соответствующая архитектура зависит от охлаждающей способности, теплового потока, условий окружающей среды, доступного пространства, воздушного потока и конструкции оборудования.

Типичные применения оборудования

Электронные корпуса и телекоммуникационное оборудование

Термоэлектрические охладители воздух-воздух могут отводить тепло, накопленное внутри наружных шкафов, коммуникационного оборудования и электронных корпусов. Циркуляция воздуха на холодной стороне распределяет охлаждение по корпусу, а горячая сторона отводит собранное тепло в окружающую среду.

Лабораторные и исследовательские приборы

Для лабораторного оборудования, требующего стабильной температуры и низкого механического воздействия, твердотельное термоэлектрическое охлаждение позволяет избежать вибрации компрессора и циркуляции хладагента. Сборку можно настроить с учетом тепловых требований аналитических и исследовательских приборов.

Медицинское и диагностическое оборудование

Чувствительные к температуре компоненты диагностических и медицинских инструментов могут требовать контролируемых температурных условий. Конфигурации TEC «воздух-воздух» могут обеспечивать локальное охлаждение или нагрев без введения жидкостного контура в оборудование.

Полупроводниковое и оптическое оборудование

Оборудование для обработки полупроводников, тестирования, лазерного и оптического оборудования может содержать компоненты, характеристики которых меняются в зависимости от температуры. Управление температурным режимом на воздушной стороне на основе TEC можно использовать там, где требуется контролируемый отвод тепла и стабильность температуры.

Специализированное промышленное оборудование

Промышленные системы управления, инспекционное оборудование и другое оборудование, работающее в переменных условиях окружающей среды, могут использовать сборку для управления внутренним накоплением тепла при поддержании определенной рабочей температуры.

Процесс производства и испытаний

100% проверка модуля

Перед сборкой каждый модуль термоэлектрического охладителя воздух-воздух проверяется на электрическое сопротивление, теплопроводность и коэффициент Зеебека. Тестирование выявляет электрические или тепловые отклонения до того, как модуль попадет в готовую систему охлаждения.

Проверка материалов

Термоэлектрические полупроводниковые материалы оцениваются на предмет постоянства электрических и тепловых свойств. Измерения добротности используются как часть проверки характеристик материала и модуля.

Целостность паяного соединения

Испытание на сопротивление переменному току проводится для проверки внутренних электрических соединений термоэлектрического модуля. Тест предназначен для выявления аномального сопротивления, связанного с дефектами паяного соединения.

Модуль контроля целостности

Дефектные или неактивные термоэлектрические модули проверяются перед интеграцией. Неисправный модуль может создать неэффективный тепловой путь и уменьшить разницу температур в сборке.

Окончательное тестирование сборки

Готовые сборки проходят эксплуатационные и стресс-тесты, включая циклическое изменение температуры в заданных рабочих диапазонах. Испытания оценивают механическую и термическую целостность готовой сборки при повторяющихся изменениях температуры.

Почему стоит выбрать X-Meritan

X-Meritan занимается термоэлектрическими материалами, разработкой основных компонентов, проектированием управления температурным режимом и выбором на уровне системы. Эта вертикальная возможность позволяет оценивать систему охлаждения от уровня материала и модуля TEC до тепловой архитектуры на стороне воздуха.

Компания обслуживает приложения в волоконно-оптической связи, промышленном и медицинском оборудовании, автомобильной электронике, бытовой электронике и исследовательских институтах. Его технический объем охватывает разработку термоэлектрических материалов, настройку компонентов, разработку решений по рассеиванию тепла и поддержку выбора.

Часто задаваемые вопросы

Что такое термоэлектрический охладитель типа «воздух-воздух»?

Это твердотельный узел управления температурой, в котором используется термоэлектрический модуль для передачи тепла от одного воздушного потока к другому. Теплообменники и вентиляторы обеспечивают необходимую циркуляцию воздуха на холодной и горячей сторонах.

Могут ли термоэлектрические охладители типа «воздух-воздух» обеспечивать как охлаждение, так и обогрев?

Да. Изменение направления постоянного тока через термоэлектрический модуль меняет направление теплопередачи, позволяя сборке обеспечивать либо охлаждение, либо нагрев.

Как выбрать необходимую холодопроизводительность?

Начните с постоянной и пиковой тепловой нагрузки оборудования, затем учтите температуру окружающей среды, целевую температуру, воздушный поток и доступную способность отвода тепла на горячей стороне. Эти условия следует оценивать вместе при выборе сборки.

Можно ли настроить размеры?

Да. Размеры, конфигурация воздушного потока, монтажная конструкция, электрические требования и другие характеристики сборки могут быть разработаны в соответствии с конструкцией оборудования.

Какая информация необходима для расчета стоимости сборки TEC?

Обеспечьте необходимую охлаждающую способность, температуру окружающей среды, целевую температуру, доступное пространство для установки, источник питания постоянного тока, условия воздушного потока, рабочую среду и требования к контролю температуры. Эти параметры позволяют оценить конфигурацию сборки в соответствии с реальным применением.

Подходит ли ТЭП «воздух-воздух» для высоких тепловых нагрузок?

Пригодность зависит от фактической тепловой нагрузки, температуры окружающей среды, требуемой разницы температур, расхода воздуха и доступного отвода тепла. Приложения, превышающие практические возможности конфигурации TEC на воздушной стороне, должны оцениваться по сравнению с альтернативными архитектурами управления температурным режимом.
