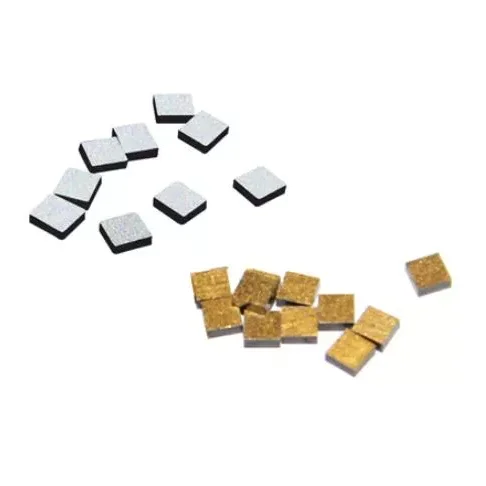

NTC в пленке

X-Meritan разрабатывает компактные компоненты измерения температуры для электроники, требующей быстрого реагирования, стабильного определения температуры и устойчивости к окружающей среде. В многослойной структуре используются оксиды переходных металлов, таких как марганец и никель, а чувствительный слой изготовлен методом магнетронного распыления.

NTC-пленка в пленочном корпусе обеспечивает типичный тепловой отклик в течение 3 секунд, работает в диапазоне от -40°C до +125°C и имеет значение B 3950 K. Ее химически инертная внешняя пленка обеспечивает стойкость к кислотам, щелочам и органическим растворителям, что делает ее подходящей для промышленного, медицинского применения, бытовой электроники и автомобилей.

Ключевые характеристики

Производительность

Быстрый тепловой отклик

Низкая теплоемкость, составляющая примерно 1 Дж/К, снижает тепловую задержку и обеспечивает стандартную стабилизацию температуры в течение 3 секунд. Это полезно для мониторинга аккумуляторов, медицинских инструментов и силовой электроники, где необходимо обнаруживать быстрые изменения температуры.

Широкий температурный диапазон

Рабочий диапазон от -40°C до +125°C подходит для применений, подверженных условиям холодного запуска, повышенным температурам окружающей среды и повторяющимся температурным изменениям.

Химическая стойкость

Инертная внешняя пленка защищает чувствительную структуру от кислот, щелочей и органических растворителей. В случае постоянного воздействия высококонцентрированных агрессивных паров рекомендуется провести валидацию для конкретного применения.

Точность и сопротивление

Точность температуры

Доступная информация о продукте не определяет универсальные характеристики точности, такие как ±1°C или ±0,5°C. Фактическая точность системы зависит от допуска сопротивления, допуска значения B, конструкции схемы, разрешения АЦП, установки и калибровки.

Для проектов, требующих ±1°C или ±0,5°C, целевую точность следует указать во время запроса предложения, чтобы X-Meritan мог оценить подходящую конфигурацию.

Варианты сопротивления

Значение сопротивления следует выбирать в соответствии с измерительной схемой и целевым диапазоном температур. Общие конфигурации NTC включают 10 кОм, 47 кОм и 100 кОм, при этом точные доступные значения и допуски должны быть подтверждены для выбранной модели X-Meritan.

Приведенные выше значения являются примерами выбора, а не универсальными спецификациями. Окончательные параметры должны быть подтверждены соответствующей таблицей данных.

Сравнение датчиков

Сравнение технологий

Для компактных электронных систем в указанном температурном диапазоне тонкопленочная структура предлагает практическое сочетание быстрого отклика, небольшого размера и простоты интеграции в схему.

Области применения

Промышленное оборудование

NTC в пленочном корпусе может контролировать температуру двигателей, трансформаторов и оборудования электропитания. Его широкий рабочий диапазон и быстрое реагирование поддерживают тепловой мониторинг в режиме реального времени.

Медицинское оборудование

Цифровые термометры и диагностическое оборудование выигрывают от низкой теплоемкости и быстрого температурного реагирования. Для медицинских применений со строгими требованиями к точности необходимо пройти валидацию всей измерительной системы.

Бытовая электроника

Тонкая конструкция подходит для смартфонов, носимых устройств, систем управления батареями и других устройств с высокой плотностью установки, где пространство для установки ограничено.

Автомобильная электроника

Датчик можно использовать для контроля моторного отсека и аккумуляторной батареи. Структура оксида Mn/Ni/Co предназначена для применений, связанных с изменением температуры и термическими нагрузками.

Примечания по интеграции

Самонагревание

Рабочий ток должен оставаться в указанных пределах. Чрезмерный ток может вызвать самонагрев и привести к ошибкам измерения температуры.

Механическая обработка

Избегайте резких изгибов, чрезмерного давления или растягивающих напряжений на основу пленки во время установки. Тонкий функциональный слой требует контролируемого обращения.

Пайка

Используйте соответствующий профиль пайки, соответствующий отраслевым стандартам, чтобы уменьшить термический удар по многослойной структуре. Условия производственной пайки должны быть проверены перед массовым производством.

Требования к запросу предложений

Для OEM и оптовых закупок покупатели должны предоставить необходимое значение сопротивления, допуск сопротивления, значение B, рабочую температуру, заданную точность, время отклика, размеры, метод подключения, среду применения и расчетное количество.

Например, в запросе предложения могут быть указаны: номинальное сопротивление 10 кОм или 100 кОм, допуск ±1 %, режим работы от -40°C до +125°C и точность системы ±0,5°C. Затем X-Meritan может оценить подходящую конфигурацию в соответствии с фактическим применением.

X-Meritan поддерживает требования к измерению температуры для производителей электроники и OEM-проектов, включая требования к сопротивлению, допускам, размерам и производительности для конкретного приложения.

Часто задаваемые вопросы

Какие значения сопротивления доступны?

Общие варианты сопротивления NTC включают 10 кОм, 47 кОм и 100 кОм. Доступное значение сопротивления, допуск и значение B следует подтвердить в соответствии с выбранной моделью X-Meritan и требованиями применения.

Может ли NTC достичь точности ±1°C или ±0,5°C?

Окончательная точность температуры зависит от допуска сопротивления, допуска значения B, конструкции схемы, разрешения АЦП, установки и калибровки. Для приложений, требующих точности системы ±1°C или ±0,5°C, компания X-Meritan может подобрать подходящую конфигурацию на основе требований заказчика.

Каков диапазон рабочих температур?

Указанный диапазон рабочих температур составляет от -40°C до +125°C, что делает датчик пригодным для многих применений в промышленной, автомобильной, аккумуляторной, медицинской и бытовой электронике.

Как быстро сенсор реагирует на изменение температуры?

Типичное время термического отклика составляет ≤3 секунды. Фактическая реакция может варьироваться в зависимости от метода установки, теплового контакта, воздушного потока и окружающей среды.

Может ли X-Meritan предоставить индивидуальные конфигурации NTC?

Да. Для OEM-проектов и оптовых проектов клиенты могут указать значение сопротивления, допуск, значение B, температурный диапазон, целевую точность, размеры, метод подключения и другие требования приложения для оценки конфигурации.
