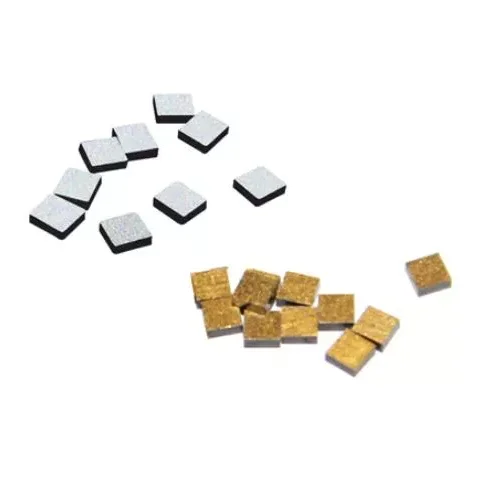

Низкотемпературный NTC

Низкотемпературные NTC-термисторы от X-Meritan предназначены для измерения температуры в низкотемпературных и криогенных средах, где требуется определенный температурный отклик сопротивления. Чувствительный элемент изготовлен из спеченного композита оксидов металлов, что обеспечивает отрицательный температурный коэффициент, необходимый для обнаружения изменений температуры посредством изменения сопротивления.

Термистор можно настроить для применения в таких приложениях, как определение уровня криогенной жидкости, контроль температуры обмотки двигателя, новое энергетическое оборудование, промышленная автоматизация, а также специализированные лабораторные или медицинские системы. Характеристики сопротивления, размеры датчика, герметизация, подводящие провода и другие характеристики могут быть адаптированы к требованиям оборудования.

Принцип отрицательного температурного коэффициента

NTC означает отрицательный температурный коэффициент. Его основной характеристикой является то, что электрическое сопротивление изменяется обратно пропорционально температуре.

Более низкая температура → более высокое сопротивление

Более высокая температура → более низкое сопротивление

При изменении окружающей температуры сопротивление спеченного металлооксидного чувствительного материала соответственно изменяется. Схема измерения определяет температуру путем измерения этого сопротивления и сравнения его с заданной характеристикой сопротивления-температуры (R/T) термистора.

Электрические характеристики

Электрическое поведение термистора определяется соотношением его сопротивления и температуры и допусками, связанными с указанными параметрами.

Фактические значения следует брать из применимой спецификации продукта или данных испытаний для выбранной конфигурации. Для низкотемпературных применений электрические характеристики следует оценивать по фактическому диапазону срабатывания, а не только по значению сопротивления при 25°C.

Обнаружение уровня криогенной жидкости

Термистор можно настроить для определения уровня жидкости в криогенных средах, таких как жидкий азот и жидкий кислород.

Принцип обнаружения основан на изменении теплового состояния вокруг чувствительного элемента. Когда элемент переключается между состоянием, покрытым жидкостью, и состоянием, подверженным воздействию пара, его сопротивление соответственно изменяется. Схема измерения или управления может использовать это изменение сопротивления для определения соответствующего состояния уровня жидкости.

Для этого применения необходимо учитывать вместе положение датчика, целевой диапазон температур, характеристику R/T, герметизацию и метод установки. Конфигурацию также следует оценить с учетом фактической среды и структуры оборудования, особенно для применений, связанных с криогенными жидкостями.

Мониторинг температуры обмотки двигателя

Термистор может быть встроен в обмотки двигателя для контроля изменений температуры во время работы.

Установленный рядом с обмоткой NTC выдает зависящий от температуры электрический сигнал, который можно подключить к цепи защиты или управления. Изменения температуры обмотки вызывают соответствующие изменения сопротивления, что позволяет системе идентифицировать аномальные тепловые условия и инициировать необходимый мониторинг или защитную реакцию.

Применение двигателей требует тщательного рассмотрения размеров датчика, требований к изоляции, конструкции подводящего провода, характеристик сопротивления и положения установки. Датчик должен помещаться в доступном пространстве обмотки, сохраняя при этом требуемую электрическую изоляцию и схему подключения.

Другие области применения

Термистор также можно интегрировать в оборудование, где требуется низкотемпературная обратная связь для управления процессом, защиты или управления температурным режимом.

Области применения включают новое энергетическое оборудование, системы промышленной автоматизации, лабораторное оборудование, медицинские системы охлаждения и специализированные модули охлаждения. Соответствующая конфигурация зависит от рабочей температуры, электрического интерфейса, условий установки и требуемых характеристик чувствительности.

Производство и гарантия качества

X-Meritan имеет более чем 10-летний опыт работы в области управления температурным режимом полупроводников, включая разработку материалов, производство компонентов, сборку, тестирование и проектирование решений по управлению температурным режимом.

Его производственные и испытательные мощности поддерживают такие процессы, как пайка, оплавление, дозирование, резка, запечатывание, отверждение и печать. Оценка качества термистора может включать проверку материала, производство элементов, спекание, герметизацию, электрические испытания, испытания R/T, проверку размеров и окончательную проверку в соответствии с применимыми требованиями к продукции.

Типичная последовательность производства и проверки такова:

Подготовка материала → Производство элементов → Спекание → Герметизация → Электрические испытания → R/T-тестирование → Заключительная проверка

Система менеджмента качества компании сертифицирована по стандарту ISO 9001:2015. Соответствие RoHS и REACH может быть обеспечено для применимых продуктов и конфигураций.

Чертежи и образцы заказчика также можно использовать в качестве справочной информации при разработке, когда стандартная конфигурация не соответствует требованиям целевого оборудования. Проверка образца может быть завершена перед серийным производством, чтобы подтвердить необходимые электрические и механические характеристики.

Часто задаваемые вопросы

Что означает НТЦ?

NTC означает отрицательный температурный коэффициент. Термистор NTC имеет сопротивление, которое уменьшается с повышением температуры и увеличивается с понижением температуры. Эта предсказуемая взаимосвязь позволяет использовать компонент для измерения, мониторинга и защиты температуры.

Что означают значения R25 и B в NTC?

R25 — это номинальное сопротивление, измеренное при 25°C, а значение B описывает зависимость сопротивления от температуры в указанном температурном диапазоне. Оба используются вместе с соответствующей характеристикой R/T при оценке термистора.

Можно ли использовать NTC для определения уровня жидкого азота или жидкого кислорода?

NTC можно настроить для определения уровня криогенной жидкости, если его температурно-сопротивительные характеристики, упаковка, положение установки и электрический интерфейс подходят для данного применения. Окончательную конфигурацию следует проверить на соответствие требуемой рабочей температуре, среде и условиям оборудования.

Можно ли встроить низкотемпературный NTC в обмотки двигателя?

Да. Термистор может быть спроектирован для встроенного контроля температуры обмотки двигателя, если его размеры, изоляция, конфигурация выводов, температурный диапазон и электрические характеристики совместимы с конструкцией двигателя.
