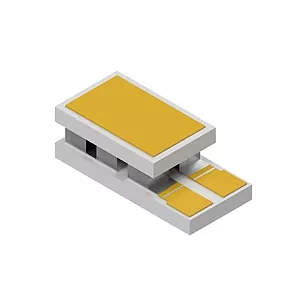

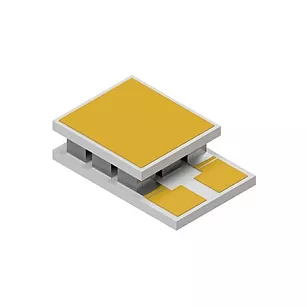

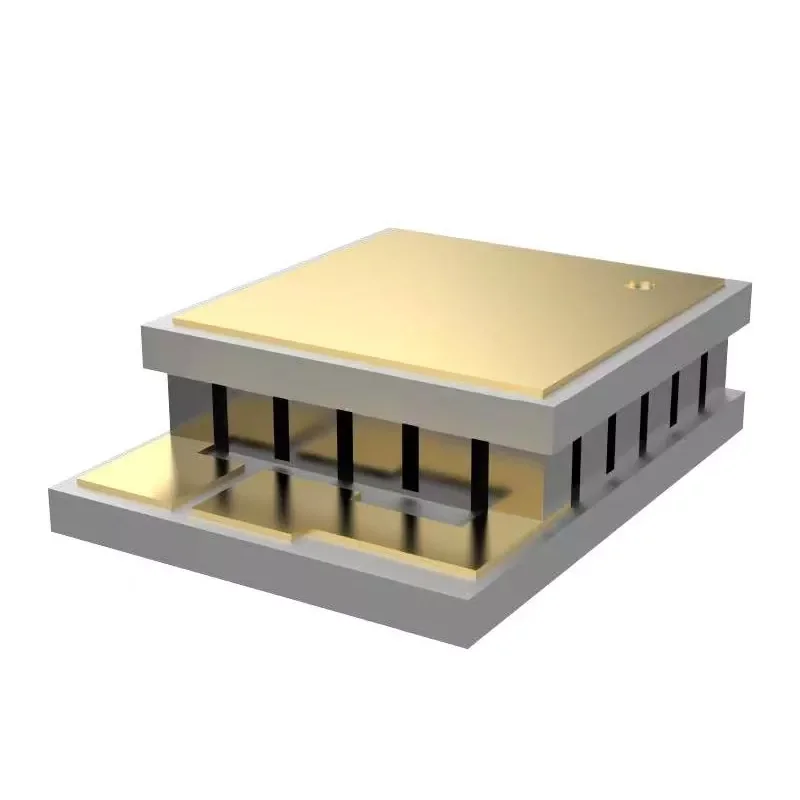

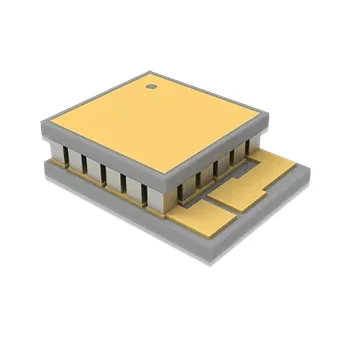

Микротермоэлектрические охладители для оптоэлектроники

X-Meritan объединяет возможности в разработке термоэлектрических материалов, производстве компонентов термоэлектрических охладителей (TEC) и разработке тепловых решений. Эти микротермоэлектрические охладители для оптоэлектронных устройств используют эффект Пельтье для активного охлаждения или нагрева, устраняя необходимость в компрессорах, хладагентах или движущихся механических частях. Они подходят для чувствительных к температуре компонентов, таких как лазерные диоды, устройства оптической связи, фотодетекторы, лидарные модули и другие компактные оптоэлектронные компоненты.

Функции:

●  Миниатюрный дизайн, подходящий для компактных оптоэлектронных и точных электронных корпусов.

●  Поддерживает точный контроль температуры, помогая снизить влияние температурного дрейфа на производительность устройства.

● Твердотельная охлаждающая конструкция без движущихся частей обеспечивает стабильную и надежную долгосрочную работу.

●  Высокотемпературная способность: подходит для применений, требующих стабильного контроля температуры при повышенных температурах окружающей среды.

●  Нет вибрации и механического шума: твердотельная структура подходит для прецизионных оптических систем и чувствительного измерительного оборудования.

● Соответствие RoHS, что облегчает применение в проектах на мировом рынке.

Сценарии применения:

●  Контроль температуры оптических устройств связи, особенно периферийный контроль температуры лазерных диодов, DFB, EML и TOSA/ROSA.

●  Температурная стабилизация передатчиков и приемников LiDAR.

●  Источники света и сенсорные блоки в медицинском испытательном оборудовании.

●  Прецизионные оптические испытательные стенды и платформы лабораторной калибровки.

●  Упаковочные приложения, требующие небольшого размера, низкой вибрации и быстрого отклика.

Технические характеристики и настройка

Критерии выбора

При выборе микротермоэлектрических охладителей для оптоэлектроники учитывайте следующие параметры:

Размеры: индивидуальны в зависимости от основания устройства и монтажной камеры.

Толщина: должна сбалансировать термическое сопротивление, силу зажима и пространство для сборки.

Максимальный рабочий ток: должен соответствовать источнику питания привода и стратегии контроля температуры.

Максимальная разница температур (Delta Tmax): зависит от условий радиатора на горячем конце.

Производительность теплового насоса (Qmax): определяет, сколько тепла можно отвести.

Сопротивление и напряжение: влияют на потери в приводе и точность управления.

При настройке мы подтвердим:

Размеры источника тепла: лазерный чип, корпус ТО, микросенсор или встроенный оптоэлектронный модуль.

Материалы интерфейса: никелирование, совместимость с пайкой или особые требования к металлизации.

Диапазон рабочих температур: стабилизация комнатной температуры, работа при низких температурах или компенсация при высоких температурах.

Структурные требования: сверхтонкая конструкция, более высокая плотность теплового насоса или другие ограничения по пространству.

Технические характеристики

Почему стоит выбрать X-Meritan?

Миниатюрная конструкция ТЭО: микро ТЭО размером 1,5 × 1,1 мм и минимальной толщиной 0,65 мм.

Высокая плотность теплового насоса: примерно до 43 Вт/см², подходит для компактных систем с высоким тепловым потоком.

Опыт работы с термоэлектрическими материалами: Собственная разработка термоэлектрических материалов обеспечивает оптимальные характеристики ТЭП и разработку конструкций для конкретных приложений.

Индивидуальные решения TEC: индивидуальные размеры, электрические характеристики, конфигурация материалов, металлизация и структуры соединений в зависимости от требований применения.

От прототипа к производству: поддержка от теплового проектирования и разработки прототипа до испытаний и серийного производства.

Часто задаваемые вопросы

Почему этот продукт лучше подходит для оптоэлектронных устройств, чем стандартные радиаторы?

Стандартные радиаторы обеспечивают только пассивное охлаждение, поэтому температура устройства колеблется в зависимости от изменения температуры окружающей среды. С другой стороны, микротермоэлектрические охладители активно контролируют температуру, возвращая рабочую температуру в целевой диапазон, что делает их идеальными для оптоэлектронных систем, чувствительных к температурному дрейфу.

Что должно быть приоритетным в проектах лазерных диодов?

Внимание должно быть сосредоточено не только на самой охлаждающей пластине, но и на всем тепловом пути: контакте с источником тепла, материалах интерфейса, конструкции радиатора и правильности согласования тока возбуждения.

Может ли X-Meritan настроить размер термоэлектрического охладителя (TEC)?

Да. X-Meritan может оценить нестандартные размеры и конфигурации на основе технических чертежей, образцов или спецификаций применения. Кастомизация включает размеры, электрические характеристики, конфигурацию материала P/N, структуру соединений и требования к интерфейсу.
