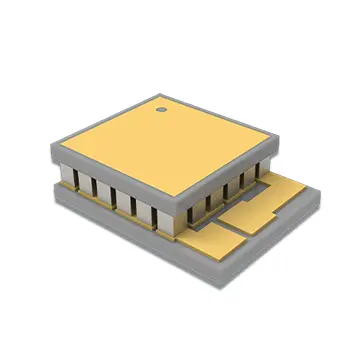

Микротермоэлектрические охладители для детекторов

Микротермоэлектрические охладители X-meritan для детекторов — это основные компоненты управления температурным режимом, разработанные для высокоточного оборудования обнаружения. Изготовленные с использованием запатентованных экструдированных термоэлектрических материалов и исключающие механические конструкции, присутствующие в традиционных системах охлаждения, они обеспечивают стабильную среду глубокого охлаждения для различных прецизионных систем обнаружения.

Эти охладители, способные работать в ограниченном пространстве и в условиях высоких температур, эффективно решают проблемы отрасли, такие как тепловые помехи, недостаточная точность изображения и низкая чувствительность. Они широко используются в таких областях, как оптоэлектронное обнаружение, инфракрасное зондирование, LiDAR и научные прецизионные приборы, служа важными компонентами контроля температуры для высококлассного прецизионного оборудования обнаружения.

Основной принцип работы

Эти микротермоэлектрические охладители для детекторов разработаны на основе классического термоэлектрического эффекта Пельтье, используя принципы теплообмена твердотельных полупроводников для достижения контроля температуры без необходимости использования охлаждающей среды.

Ядро устройства состоит из плеч термопар, изготовленных из двух разных полупроводниковых материалов; когда ток течет через переход, происходит обратимая передача тепла, приводящая к охлаждению (поглощению тепла) на одном конце и нагреву (рассеиванию тепла) на другом.

Точно регулируя направление и величину тока, устройство может гибко переключаться между режимами охлаждения и нагрева, обеспечивая точный и постоянный контроль температуры. В этом процессе не используются хладагенты, механические движущиеся части или износ, вызванный вибрацией, что делает его идеальным решением для контроля температуры с низким уровнем помех для прецизионного оборудования обнаружения.

Ключевые особенности продукта

1. Ультраминиатюризация

Эти охладители, специально оптимизированные для приложений с ограниченным пространством, таких как оптоэлектронные устройства, LiDAR и микродетекторы, используют запатентованную технологию чип-модулей, достигая минимальной толщины всего 0,2 мм.

За счет оптимизации структурной компоновки термоэлектрических компонентов устройства обеспечивают высокоэффективную откачку тепла при чрезвычайно малой занимаемой площади. Это поддерживает высокоинтегрированные конструкции оборудования и идеально соответствует требованиям установки микропрецизионных устройств.

2. Глубокое охлаждение и снижение шума.

Эти охладители, способные обеспечить глубокое охлаждение чувствительных материалов ядра, таких как теллурид ртути-кадмия (MCT), эффективно подавляют тепловые шумы во время работы и минимизируют потери сигнала. Используя стабильную криогенную среду, система значительно повышает разрешение изображения детектора и соотношение сигнал/шум, одновременно увеличивая скорость отклика, тем самым всесторонне оптимизируя основные характеристики оборудования обнаружения.

3. Твердотельный прецизионный контроль температуры

Обеспечивает сверхточный постоянный контроль температуры (±0,1°C), гарантируя, что термочувствительное оборудование, компактные термостатические приборы и прецизионные модули обнаружения останутся в оптимальном диапазоне рабочих температур в течение длительного времени.

Использует твердотельную конструкцию теплообменника, которая не требует хладагентов и исключает механический износ и вибрацию, отвечая строгим требованиям к высокой точности и стабильности.

4. Собственные материалы

Обеспечивает комплексное собственное управление производством — контроль каждого этапа от синтеза сырья до окончательной обработки продукта — для обеспечения стабильной производительности и длительного срока службы каждой партии.

Основные сценарии применения

1. Высококлассное обнаружение и оптимизация изображений

Обеспечивает поддержку глубокого охлаждения для различных инфракрасных детекторов и детекторов изображений высокой четкости, эффективно повышая разрешение и соотношение сигнал/шум; подходит для высокопроизводительных приложений, таких как промышленная визуализация, наблюдение за безопасностью и прецизионное зондирование.

2. Прецизионный контроль температуры оборудования

Подходит для криогенных измерительных приборов, компактных прецизионных термостатических приборов и лабораторного испытательного оборудования; поддерживает постоянную рабочую температуру для устранения ошибок измерений, вызванных колебаниями температуры, обеспечивая точность и стабильность данных.

3. Управление температурным режимом в замкнутых пространствах

Микротермоэлектрические охладители для детекторов разработаны специально для оптоэлектронного обнаружения, LiDAR и миниатюрных встроенных систем обнаружения. Их сверхкомпактный размер обеспечивает эффективный теплообмен, решая отраслевые проблемы, связанные с рассеиванием тепла и контролем температуры в миниатюрном прецизионном оборудовании, что делает их идеальными для интегрированных систем высокой плотности.

4. Средневолновая инфракрасная (MWIR) спектроскопия.

Точно охлаждает чувствительные материалы (такие как теллурид ртути-кадмия/MCT), что значительно повышает чувствительность обнаружения и скорость реагирования; надежно поддерживает научные исследования и промышленные применения, включая MWIR-спектроскопию и прецизионный контроль.

5. Универсальная совместимость с несколькими полями.

Помимо оборудования для обнаружения, эти решения удовлетворяют потребности в контроле температуры в различных приложениях, включая прецизионные компоненты бытовой электроники, приборы для научных исследований и оборудование для биомедицинских испытаний, демонстрируя исключительную универсальность и адаптируемость.

О Х-меритан

1. Полностью автономная и контролируемая цепочка поставок.

Являясь одним из немногих отечественных производителей, обладающих полной цепочкой поставок термоэлектрического охлаждения, X-meritan самостоятельно осуществляет весь производственный процесс, включая синтез термоэлектрических материалов, обработку чипов, упаковку устройств и разработку индивидуальных решений, обеспечивая точность и контроль качества от источника.

2. Развитые возможности настройки

X-meritan предлагает настройку нестандартных размеров, параметров мощности и специальных покрытий на основе чертежей или образцов оборудования заказчика, отвечающих конкретным потребностям интеграции различных моделей детекторов.

Мы также предоставляем профессиональные услуги по подбору теплового сопротивления и выбору компонентов на уровне системы, помогая клиентам сократить циклы разработки продуктов.

3. Высокая адаптируемость к условиям эксплуатации.

Структурные конструкции оптимизированы для высокотемпературных промышленных условий и сложных внешних условий. Наша продукция отличается высокой механической прочностью и высокой помехозащищенностью, что обеспечивает долгосрочную и стабильную работу в суровых условиях, отвечая при этом потребностям гражданских, промышленных и научных исследований.

4. Глобальная гарантия качества и обслуживания

Продукция X-meritan соответствует международным стандартам качества и экспортируется на рынки Европы, Северной Америки и Юго-Восточной Азии; В нашу клиентскую базу входят компании из списка Fortune 500 и ключевые национальные лаборатории. Нас поддерживает профессиональная англоговорящая техническая команда, обеспечивающая бесперебойную техническую связь и всестороннюю послепродажную поддержку.

Сертификаты и соответствие

Производственное предприятие X-meritan сертифицировано по стандартам ISO 9001:2015 и IATF 16949 (применимо к детекторам автомобильного класса). Вся продукция micro-TEC соответствует экологическим нормам RoHS и REACH. По запросу тепловые характеристики и надежность могут быть проверены на соответствие стандартам испытаний MIL-STD-883.

Часто задаваемые вопросы

1. Каков срок службы и требования к техническому обслуживанию микротермоэлектрического охладителя?

Эта серия охладителей не содержит движущихся механических частей, таких как шестерни или подшипники, и не подвержена износу, что обеспечивает исключительно длительный срок службы и не требует сложного текущего обслуживания. Пользователям просто необходимо строго соблюдать стандарты параметров устройства и избегать превышения максимального рабочего тока (Imax), чтобы эффективно предотвратить такие проблемы, как перегорание устройства или ухудшение производительности, тем самым обеспечивая долгосрочную и стабильную работу.

2. Как правильно выбрать микротермоэлектрический охладитель для конкретного детектора?

Выбор в первую очередь основан на трех ключевых параметрах: во-первых, максимальная холодопроизводительность (Qcmax) — предел охлаждающей способности, когда разница температур между горячей и холодной сторонами составляет 0°C, что определяет предел охлаждения устройства; во-вторых, максимально допустимый рабочий ток (Imax) – который должен соответствовать параметрам системы электроснабжения во избежание перегрузок; и в-третьих, физические размеры, которые должны строго соответствовать ограничениям места для установки оборудования. Для точного выбора вы можете предоставить условия эксплуатации и параметры установки вашего оборудования, а мы предложим бесплатное профессиональное решение по подбору.

3. Предлагаете ли вы услуги по настройке и отбору проб микротермоэлектрических охладителей для детекторов?

Мы поддерживаем комплексную нестандартную настройку, позволяющую производить устройства micro-TEC с конкретными размерами, номинальной мощностью и покрытиями на основе чертежей или образцов заказчика. Мы предоставляем услуги по тестированию образцов перед массовым производством; Серийное производство начинается только после того, как клиент подтвердит, что образец соответствует техническим характеристикам, обеспечивая совместимость и качество продукции на протяжении всего процесса.

4. Какова ваша политика доставки продукции и послепродажного гарантийного обслуживания?

Используя собственные крупные производственные мощности, мы обеспечиваем стабильные и контролируемые графики поставок. Вся продукция перед отправкой с завода проходит многочисленные испытания на точность, стабильность и устойчивость к воздействию окружающей среды, строго придерживаясь стандартов системы качества ISO. В случае возникновения проблем с качеством, не связанных с пользователем, мы предоставляем гарантийную компенсацию и техническое устранение, а также техническую поддержку на протяжении всего жизненного цикла.

5: Каковы сроки изготовления и минимальный заказ?

Для нестандартных размеров или покрытий мы предоставляем бесплатную инженерную оценку в течение 2 рабочих дней. Изготовление образца обычно занимает 10–15 рабочих дней; Массовое производство (MOQ = 100 шт.) занимает 20–25 рабочих дней после утверждения образца. Плата за NRE (единичное проектирование) не взимается при заказе свыше 500 шт.
