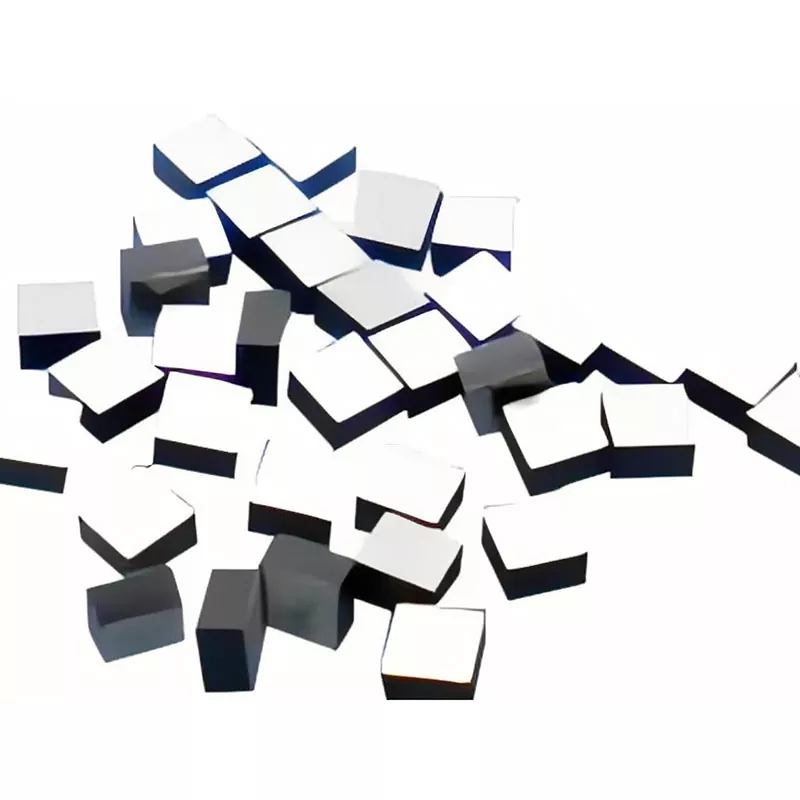

Высокоточный термисторный чип NTC

Термисторы NTC используют характеристику с отрицательным температурным коэффициентом, что означает, что их сопротивление изменяется при изменении температуры. В сенсорной цепи изменение сопротивления может быть преобразовано в информацию о температуре для мониторинга и управления.

Применительно к чипам выбор R25, значения B, допуска по сопротивлению, размеров чипа и структуры электродов напрямую влияет на согласование схемы и сборку. R25 относится к номинальному сопротивлению при 25°C, а значение B описывает температурную характеристику сопротивления термистора.

Высокоточный термисторный чип NTC предназначен для применений, в которых чувствительный элемент необходимо разместить рядом с чувствительным к температуре компонентом, сохраняя при этом занимаемое пространство небольшим.

Технические параметры

Следующие модели представляют доступные характеристики продукта. Электрические значения и размеры следует выбирать в соответствии с требуемыми характеристиками схемы и методом сборки.

Дополнительные доступные диапазоны

Маленький размер

Высокоточный термисторный чип NTC доступен в компактной конструкции для применений, где обычный корпусной датчик температуры занимал бы слишком много места. Отдельные модели текущего ассортимента имеют размер всего 0,45 × 0,45 мм, а размеры чипов, изготовленные по индивидуальному заказу, можно оценить по чертежам или образцам заказчика.

Небольшая структура чипа подходит для размещения чувствительного элемента рядом с оптическими, электронными или другими чувствительными к температуре компонентами. Окончательные размеры должны быть подтверждены в соответствии с требуемыми электрическими характеристиками и процессом сборки.

Склеивание проводов

Чип может поставляться с позолоченными или серебряными электродами для соединения проводов. Соединение золотой, алюминиевой и серебряной проволокой может поддерживаться в зависимости от конфигурации электродов и процесса сборки.

Эта структура подходит для компактных гибридных модулей и других сборок, в которых термистор необходимо интегрировать непосредственно в чувствительную зону. Требования к материалу электрода и соединению могут быть подтверждены во время оценки образца.

Термисторы NTC с проводным соединением также используются в компактных оптических приемопередатчиках, где чувствительный элемент расположен рядом с термочувствительными оптическими компонентами.

Сопротивление и значение B

Сопротивление и значение B следует выбирать как согласованную комбинацию, а не рассматривать как полностью независимые параметры. Доступный диапазон сопротивления составляет от 1 кОм до 1000 кОм, а диапазон значений B — от 3200 до 4500 К.

При проектировании схемы номинальное сопротивление при 25°C, значение B, допуск и требуемый диапазон чувствительности следует учитывать вместе. Доступны стандартные комбинации, а нестандартные требования могут быть оценены в зависимости от применения.

Значение B обычно указывается вместе с его эталонным температурным диапазоном, например B25/50 или B25/85, поэтому перед калибровкой цепи необходимо подтвердить точное определение в соответствующей спецификации продукта. Данные о коммерческих чипах NTC от основных производителей аналогичным образом указывают значения R25 и B с определенными эталонными температурами.

Толерантность к сопротивлению

Отдельные модели могут поставляться с допусками по сопротивлению ±0,5% и ±1%. Эта спецификация описывает допустимое отклонение номинального значения сопротивления и не должна представляться как общая точность измерения температуры.

Для чувствительных к температуре схем допуск сопротивления, допуск значения B, конструкция схемы, метод калибровки и условия эксплуатации могут повлиять на окончательный результат измерения температуры. Поэтому требуемый допуск следует выбирать в соответствии со всей сенсорной системой.

Термический отклик

Термическая постоянная времени перечисленных моделей составляет ≤2 с или ≤3 с, в зависимости от структуры и модели чипа. Меньшая тепловая постоянная времени обычно указывает на то, что термистор быстрее достигает теплового равновесия с окружающими условиями.

Фактический отклик собранного модуля также зависит от метода монтажа, термической связи, окружающих материалов и воздушного потока. По этой причине характеристики чипа следует оценивать вместе с фактической структурой установки.

Приложения

Оптическая связь

Высокоточный термисторный чип NTC может быть интегрирован в модули оптической связи и оптические приемопередатчики для мониторинга температуры. Его компактная конструкция позволяет размещать чувствительный элемент рядом с термочувствительными оптическими компонентами без добавления традиционного внешнего сенсорного блока.

Это особенно актуально для оптических сборок, где доступное пространство для установки ограничено и необходимо отслеживать изменения температуры вблизи контролируемого компонента. Термисторы NTC с проводным соединением специально используются для измерения температуры в конструкциях оптических приемопередатчиков.

Медицинское оборудование

Компактные чипы NTC могут быть интегрированы в медицинские инструменты и лабораторное оборудование, где чувствительный элемент температуры должен помещаться в ограниченную зону установки. Различные значения сопротивления, значения B и варианты допусков позволяют согласовывать компонент с различными чувствительными цепями.

Окончательную спецификацию следует выбирать в соответствии с требуемым температурным диапазоном, характеристиками цепи, методом установки и применимыми требованиями к оборудованию.

Автомобильный радар

Модули автомобильных радаров содержат компактные электронные компоненты, для работы которых может потребоваться контроль температуры. Небольшой форм-фактор чипа NTC позволяет интегрировать датчики температуры в электронные сборки высокой плотности.

Для автомобильных применений перед выбором окончательной модели следует подтвердить требуемую рабочую температуру, характеристики сопротивления, допуск, механическую конструкцию и требования к надежности.

Лабораторное оборудование

Чип также может использоваться в лабораторном и испытательном оборудовании, где требуется компактный чувствительный элемент температуры. Сопротивление и значение B можно выбрать в соответствии с чувствительной схемой, а размеры чипа можно учитывать вместе с доступным пространством для установки.

Для прототипа или оборудования, изготовленного по индивидуальному заказу, X-Meritan может оценить требования на основе чертежей или образцов клиента перед производством.

Кастомизация

Электрические параметры

Высокоточный термисторный чип NTC можно оценить с учетом индивидуальных электрических требований. Доступные значения сопротивления охватывают диапазон от 1 кОм до 1000 кОм, значения B от 3200 К до 4500 К. Для выбранных спецификаций доступны варианты допуска сопротивления ±0,5% и ±1%.

При запросе индивидуальной модели клиенты могут указать необходимые значения R25, B, допуск, условия эксплуатации и целевое применение. Эти параметры помогают определить, можно ли использовать существующую модель или следует оценить новую спецификацию.

Размеры чипа

Размеры чипа можно оценить в зависимости от доступного места для установки и процесса сборки. Существующие модели включают компактные конструкции размером 0,45×0,45×0,20 мм и 0,45×0,45×0,25 мм.

В случае нестандартных размеров компания X-Meritan может просмотреть чертежи или образцы заказчика и подтвердить достижимую конструкцию вместе с требуемыми электрическими параметрами.

Варианты электродов

Доступны варианты электродов с золотым или серебряным покрытием для различных требований к склеиванию. Материал электрода следует выбирать вместе с предполагаемым материалом проволоки и процессом соединения.

Во время разработки образца перед массовым производством можно проверить структуру электрода, метод соединения, размеры чипа и электрические характеристики.

Поддержка производства и образцов

X-Meritan производит полупроводниковые материалы и компоненты, а также обеспечивает поддержку производства электронных компонентов по индивидуальному заказу. Доступное производственное оборудование включает в себя вибрационные стендовые машины, сварочные машины, автоматические упаковочные машины и оборудование для точной резки.

Производство индивидуальных термисторных чипов NTC можно оценить по образцам или чертежам клиентов. Перед массовым производством можно использовать этап подтверждения образца для проверки размеров, электрических параметров, требований к электродам и совместимости сборки.

Этот процесс дает клиентам определенную точку для проверки продукта на соответствие требованиям приложения перед выпуском более крупного производственного заказа.

Часто задаваемые вопросы

Какие значения сопротивления и B доступны?

Доступный диапазон сопротивления составляет от 1 кОм до 1000 кОм, со значениями B от 3200 К до 4500 К. Стандартные модели включают значения сопротивления 5 кОм, 10 кОм, 20 кОм, 30 кОм, 47 кОм, 50 кОм и 100 кОм.

Какой допуск сопротивления доступен?

Некоторые характеристики доступны с допуском сопротивления ±0,5% и ±1%. Требуемый допуск следует выбирать в соответствии с требованиями схемы и измерения температуры.

Можно ли прикрепить чип к проводу?

Да. Доступны варианты электродов с золотым или серебряным покрытием. Соединение золотой, алюминиевой и серебряной проволокой можно оценить в зависимости от конфигурации электродов и процесса сборки.

Каков минимальный доступный размер чипа?

В ассортименте представлены компактные модели размером 0,45×0,45×0,20 мм и 0,45×0,45×0,25 мм. Индивидуальные размеры можно оценить по чертежам или образцам заказчика, при этом окончательный размер зависит от требуемых электрических и структурных характеристик.

Да. X-Meritan может оценить индивидуальное сопротивление, значение B, размеры, допуски и требования к электродам. Чертежи или образцы клиентов могут использоваться в качестве основы для оценки продукта и подтверждения образцов.

Как мне выбрать чип термистора NTC?

Начните с требуемого сопротивления при 25°C, значения B, диапазона измерения температуры, допуска на сопротивление, доступного места для установки и метода приклеивания. Для индивидуальных приложений предоставление требований к схеме, установочного чертежа или существующего образца может помочь определить подходящую спецификацию.
