NTC-термистор для оптической связи

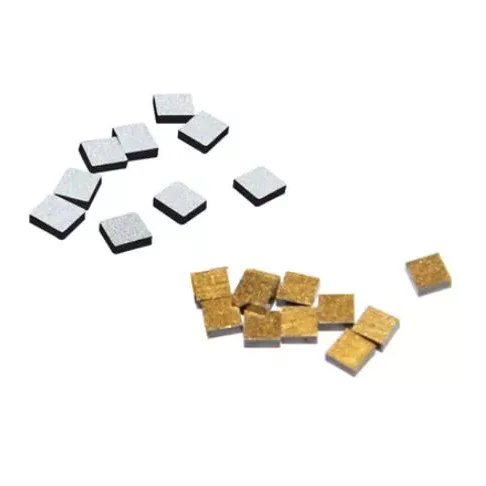

Термистор X-Meritan NTC для оптической связи предназначен для точного измерения температуры в модулях SFP, QSFP, CFP и других оптических приемопередатчиках. Компактная конструкция чипа поддерживает лазерный диод и контроль температуры TEC, помогая поддерживать стабильные рабочие условия. Производители и инженеры оптических модулей могут приобрести стандартные или специальные NTC-термисторы с указанным сопротивлением, значением B, допуском и вариантами монтажа.

X-Meritan производит термисторы NTC для оптической связи, используемые для измерения температуры в оптических трансиверах, включая форм-факторы SFP, QSFP и CFP. Эти компоненты размещаются рядом с лазерным диодом или внутри контура управления TEC, чтобы обеспечить обратную связь по температуре в реальном времени. Значение сопротивления предсказуемо меняется в зависимости от температуры, позволяя схеме управления поддерживать стабильную рабочую точку лазера.

NTC Thermistor for Optical Communication

Точный контроль температуры в оптических модулях не является функцией удобства. Длина волны лазера смещается примерно на 0,1 нм на градус Цельсия для многих DFB-лазеров. Температурный дрейф на несколько градусов может вывести выходной сигнал за пределы допустимого окна канала в системах DWDM. Термистор NTC для оптической связи обеспечивает сигнал обратной связи, который драйвер TEC использует для коррекции этого дрейфа.

Как работает термистор NTC в оптическом модуле

Термистор NTC для оптической связи обычно прикрепляется к тому же вспомогательному креплению, что и лазерный диод, или к холодной стороне TEC. При изменении температуры лазера сопротивление термистора изменяется в соответствии с нелинейной кривой, определяемой значением R25 и константой B. Схема управления измеряет это сопротивление, преобразует его в значение температуры и регулирует ток ТЕС, чтобы вернуть лазер к целевой температуре.

Зависимость между сопротивлением и температурой соответствует стандартному уравнению:

R(T) = R25 × exp[ B × (1/T – 1/298,15) ]

Где T — в Кельвинах, а B — постоянная материала. Для оптических модулей обычно используются значения B25/50 в диапазоне от 3380 К до 3950 К. Выбор зависит от ожидаемого диапазона рабочих температур и разрешения, требуемого схемой управления.

Технические параметры

В таблице ниже перечислены стандартные конфигурации, доступные от X-Meritan. Для объемных проектов возможны пользовательские значения.

Параметр

Символ

Условия испытания

Стандартные значения/диапазон

Примечания

Номинальное сопротивление при 25°C

25 рэндов

25°C ± 0,01°C, низкая мощность

10 кОм, 50 кОм, 100 кОм

Другие значения от 1 кОм до 500 кОм по запросу.

Толерантность к сопротивлению

–

25°С

±1%, ±3%, ±5%

±0,5% доступно для выбранных значений

Значение B

Б25/50

25°С/50°С

3380 К, 3435 К, 3950 К

Другие значения B по запросу

Допуск значения B

–

–

±0,5%, ±1%

Влияет на точность температуры в крайних значениях.

Термическая постоянная времени

τ

Еще воздух

≤ 3 секунды

Чипы меньшего размера реагируют быстрее

Коэффициент рассеивания

δ

Еще воздух

≥ 1,5 мВт/°C

Самонагревание должно поддерживаться ниже 0,1°C.

Диапазон рабочих температур

Топр

–

от -40°С до +125°С

Непрерывная работа

Номинальная мощность при 25°C

Pмакс.

25°С

10 мВт

Превышение этого значения приводит к ошибке самонагрева.

Сопротивление изоляции

РИ

500 В постоянного тока

≥ 100 МОм

Между клеммами и покрытием

Выдерживаемое напряжение

–

500 В переменного тока, 60 с

Нет поломки

Для обеспечения безопасности изоляции

Все значения проверяются на производстве. Для каждой партии может быть предоставлен полный отчет об испытаниях с измерениями сопротивления и значения B.

Важное примечание относительно самонагрева: Измерительный ток через NTC должен быть достаточно низким, чтобы мощность, рассеиваемая в термисторе, не повышала его температуру более чем на 0,1°C. Для NTC сопротивлением 10 кОм с коэффициентом потерь 1,5 мВт/°C это означает, что ток измерения должен оставаться ниже примерно 120 мкА. Превышение этого значения приведет к тому, что термистор покажет более высокую температуру, чем фактическая температура лазера, что может привести к переохлаждению контура управления.

Физическое проектирование и монтаж

X-Meritan поставляет термисторы NTC для оптической связи в виде голой микросхемы с электродами из золота или серебра, пригодными для соединения проводов или пайки на керамических монтажных узлах. Размеры чипа обычно находятся в диапазоне от 0,5 × 0,5 мм до 1,0 × 1,0 мм, а толщина — от 0,2 мм до 0,5 мм. Эта небольшая площадь позволяет размещать его непосредственно рядом с лазерным диодом, не мешая оптическому пути.

Для клиентов, которые предпочитают предварительно установленный компонент, чип может быть собран на небольшом носителе из оксида алюминия или нитрида алюминия с выводными проводами. С этой версией легче работать на линиях ручной сборки, и она упрощает процесс склеивания.

Поверхность электрода предназначена либо для приклеивания Au-проволоки, либо для пайки PbSn/AuSn. Конкретная металлизация выбирается исходя из технологии сборки заказчика. Мы предоставляем технические характеристики с рекомендуемыми параметрами сварки для каждого типа электродов.

Время отклика и тепловая связь

Термическая постоянная времени голого чипа NTC обычно составляет менее 1 секунды при монтаже с помощью тонкого слоя термоклея или припоя. В неподвижном воздухе, без крепления, постоянная времени больше. Для оптических модулей NTC должен быть термически соединен с той же поверхностью, что и лазерный диод или холодная пластина TEC. Толстая линия клея или воздушный зазор замедляют реакцию и вызывают температурное смещение между датчиком и лазером.

Мы рекомендуем монтировать чип NTC с помощью теплопроводящего клея или заготовки для пайки. Толщина связующего слоя должна составлять менее 25 мкм. Это гарантирует, что NTC отслеживает температуру лазера с минимальной задержкой, что критически важно для контуров управления TEC, работающих с частотой обновления выше 10 Гц.

Стабильность и долгосрочный дрейф

Термистор NTC для оптической связи может проявлять небольшой дрейф сопротивления с течением времени, особенно при работе при повышенных температурах. Наш состав материала и пассивация электродов уменьшают этот дрейф до уровня, который не влияет на характеристики оптического модуля в течение типичного 10-летнего срока службы. В таблице ниже показано ожидаемое отклонение при различных условиях хранения, основанное на результатах внутреннего тестирования надежности.

Состояние

Продолжительность

Типичный дрейф сопротивления

125°C сухое хранение

1000 часов

< 0,5%

85°C/85% относительной влажности

1000 часов

< 0,8%

Термоциклирование от -40°C до +125°C

500 циклов

< 0,5%

Срок службы при 25°C

10 лет (оценка)

< 1,0%

Эти значения основаны на ускоренном тестировании и не являются гарантией. Фактический дрейф зависит от монтажной нагрузки, влажности и рабочего тока. Мы можем предоставить подробный отчет о надежности для квалифицированных проектов.

Производство и контроль качества

Чипы NTC производятся на нашем собственном предприятии с использованием технологий обработки керамики. Производственный процесс включает подготовку порошка, литье ленты, печать электродами, спекание, нарезку кубиками и окончательные электрические испытания. Состав материала мы контролируем самостоятельно, что позволяет корректировать значение B и характеристики сопротивления.

Каждая партия проверяется на:

● Устойчивость при 25°C с использованием прецизионной ванны с постоянной температурой.

● Значение B рассчитано на основе измерений сопротивления при 25°C и 50°C.

● Визуальный осмотр под увеличением.

● Сопротивление изоляции

● Дополнительный термоцикл по запросу клиента.

Данные испытаний архивируются и могут быть доступны при каждой поставке. Мы также поддерживаем процедуры входного контроля, ориентированные на конкретного клиента.

Руководство по выбору

Чтобы выбрать правильный термистор NTC для вашего оптического модуля, учтите следующие факторы:

1. Стоимость R25

Общие значения: 10 кОм и 100 кОм. Более низкие значения сопротивления потребляют больше измерительного тока, но менее чувствительны к шуму. Более высокие значения сопротивления легче измерить с помощью простых схем АЦП. Выбор часто зависит от микросхемы контроллера TEC, используемой в модуле. Многие драйверы лазеров и чипы контроллера TEC оптимизированы для определенного диапазона сопротивления NTC, обычно 10 кОм или 50 кОм.

2. Значение B

Значение B определяет, насколько изменяется сопротивление на градус. Более высокое значение B дает большее изменение сопротивления на градус, что может улучшить разрешение по температуре. Однако очень высокое значение B также означает, что сопротивление становится очень высоким при низких температурах, что может выйти за пределы входного диапазона измерительной схемы. B25/50 = 3435 К – распространенный компромисс для оптических модулей, работающих в диапазоне от -10°С до +75°С.

3. Толерантность

Допуск сопротивления и допуск значения B напрямую влияют на точность измерения температуры. Допуск сопротивления ±1% в сочетании с допуском значения B ±1% приводит к начальной температурной погрешности примерно ±0,3°C при 25°C. Для приложений DWDM, где стабильность длины волны должна находиться в пределах ±0,01 нм, эта ошибка может быть слишком большой. Этап калибровки в микропрограмме модуля может компенсировать первоначальный допуск, но допуск должен быть достаточно жестким, чтобы калибровка оставалась действительной во всем рабочем диапазоне.

4. Упаковка и склеивание

NTC должен помещаться в доступном пространстве внутри оптического модуля. Голые чипы занимают наименьшую площадь, но требуют оборудования для соединения проводов или крепления кристалла. Предварительно установленные чипы на керамических носителях упрощают сборку, но увеличивают высоту. Мы можем предоставить оба варианта и посоветовать лучший выбор для вашей производственной линии.

5. Самонагревание

Ток измерения должен поддерживаться на низком уровне. Для датчика NTC сопротивлением 10 кОм с коэффициентом потерь 1,5 мВт/°C максимальный измерительный ток при самонагреве 0,1°C составляет примерно 120 мкА. Если ваш контроллер TEC использует более высокий ток, рассмотрите вариант NTC с меньшим сопротивлением или более крупный чип с более высоким коэффициентом рассеяния.

Если вы не уверены, какие параметры выбрать, укажите номер детали вашего контроллера TEC и целевой диапазон температур. Мы можем порекомендовать совместимую конфигурацию NTC.

Типичные применения

Оптические трансиверы SFP и QSFP

Термисторы NTC используются внутри модуля для контроля температуры лазера. Сигнал поступает в контроллер TEC, который поддерживает фиксированную температуру лазера, обычно 25°C или 45°C в зависимости от конструкции лазера.

DWDM и когерентные модули

Для лазеров с узкой шириной линии и стабильной длиной волны точность NTC имеет решающее значение. Контур управления должен поддерживать температуру в пределах ±0,1°C, чтобы длина волны находилась в пределах указанной сетки каналов.

Лазерные диоды

В корпусах лазерных диодов без покрытия NTC прикрепляется к тому же узлу, что и лазерный чип. Это обеспечивает прямое измерение температуры без дополнительной тепловой массы.

Базовые станции телекоммуникаций и наружное оборудование

Термисторы NTC также используются в схемах контроля температуры оптических усилителей и трансиверов наружного применения, где колебания температуры окружающей среды могут быть большими.

Часто задаваемые вопросы

Вопрос: В чем разница между стоимостью R25 и B?

Ответ: R25 — это сопротивление при 25°C. Значение B описывает, как сопротивление меняется с температурой. Оба параметра нужны для расчета сопротивления при любой другой температуре. Более высокое значение B означает, что сопротивление изменяется больше при данном изменении температуры.

В: Как в моей прошивке преобразовать сопротивление в температуру?

Ответ: Самый простой метод — использовать справочную таблицу, созданную на основе значений R25 и B с использованием уравнения Стейнхарта-Харта или упрощенного уравнения B. Многие микросхемы контроллера TEC имеют встроенные алгоритмы преобразования. Мы можем предоставить таблицу коэффициентов для вашего конкретного NTC.

Вопрос: Могу ли я использовать NTC с допуском ±5% в модуле DWDM?

О: Это зависит от вашей процедуры калибровки. Допуск сопротивления ±5% в сочетании с допуском B ±1% приводит к температурной погрешности более ±1°C перед калибровкой. Если ваша производственная линия выполняет однократную калибровку при известной температуре, начальное смещение можно удалить. Но допуск B по-прежнему влияет на точность наклона. Для DWDM мы рекомендуем сопротивление не менее ±1 % и значение B ±0,5 %.

Вопрос: Почему самонагрев имеет значение, если измеряемый ток составляет всего несколько сотен микроампер?

О: Даже небольшие токи могут нагреть термистор выше температуры окружающей среды. Ток 100 мкА через NTC сопротивлением 10 кОм рассеивает 0,1 мВт. При коэффициенте рассеяния 1,5 мВт/°C это приводит к повышению температуры на 0,067°C. В жестко контролируемом лазерном модуле это смещение может быть значительным. Схема измерения должна использовать минимально возможный ток.

Вопрос: Предоставляете ли вы индивидуальные значения B или значения сопротивления?

А: Да. Мы можем корректировать состав материала для достижения индивидуальных значений B в диапазоне от 3000 К до 4500 К, а также можем проверять конкретные значения сопротивления с жесткими допусками. Действует минимальное количество заказа.

Вопрос: Можно ли установить NTC непосредственно на лазерный чип?

О: Обычно нет. NTC устанавливается на вспомогательной опоре или холодной стороне TEC, а не на лазерной грани. Прямой контакт с лазерным чипом может привести к электрическим проблемам или проблемам с тепловой массой. Мы рекомендуем устанавливать NTC как можно ближе к лазеру, но электрически изолированным.

Контактная и инженерная поддержка

Чтобы запросить образцы или подробную рекомендацию, предоставьте следующее:

● Номер детали контроллера TEC или ток измерения.

● Целевая температура лазера

● Требуемая точность температуры.

● Доступное место для NTC.

● Метод сборки (проволочное соединение, пайка, эпоксидная смола)

● Ожидаемый годовой объем

Мы отвечаем в течение одного рабочего дня и можем предоставить образцы для оценки.



Отправить запрос
