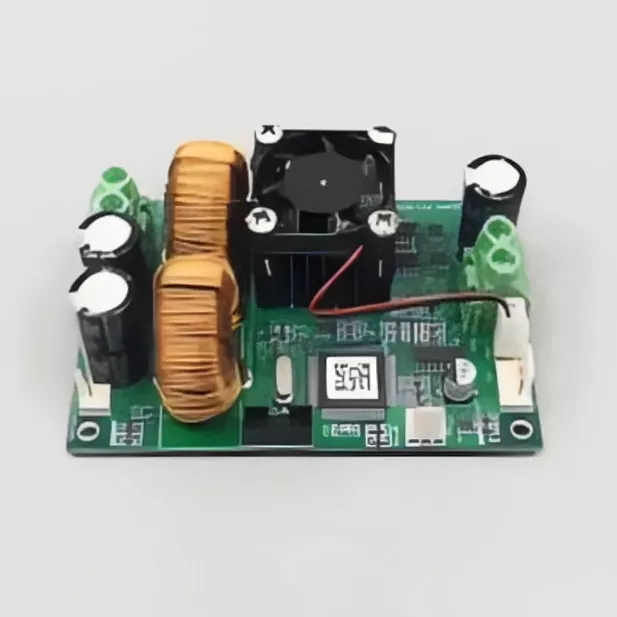

TCB-NE-HH Регулятор температуры с высокой точностью и сверхвысокой мощностью

Контроллер температуры X-meritan TCB-NE-HH с высокой точностью и сверхвысокой мощностью — это драйвер управления температурой промышленного уровня с замкнутым контуром, разработанный для термоэлектрических систем охлаждения и обогрева с большими нагрузками. Эта мощная плата управления, предназначенная для OEM-производителей, системных интеграторов и инженерно-технических групп, обеспечивает сверхточный контроль температуры и точность установки ±0,01°C. Благодаря непрерывному регулированию выходного сигнала и усовершенствованным ПИД-алгоритмам он обеспечивает исключительную термическую стабильность без риска шума или колебаний, свойственного импульсному переключению.

Преимущества продукта

Высокоточное регулирование температуры

Контроллер температуры TCB-NE-HH с высокой точностью и сверхвысокой мощностью обеспечивает точность регулирования температуры 0,01 °C и точность установки температуры 0,01 °C. Датчик 10K NTC обеспечивает обратную связь по температуре для регулирования с обратной связью, позволяя контроллеру реагировать на отклонения между измеренной температурой и запрограммированной уставкой.

Сильноточный привод TEC

Контроллер поддерживает диапазон напряжения TEC от 2 В до 48 В с номинальным током TEC 27 А. Такая выходная мощность позволяет ему управлять модулями TEC с существенно более высокими требованиями к току, чем у термоэлектрических плат управления малой мощности.

Двунаправленное охлаждение и обогрев

Направление вывода можно переключать для поддержки как термоэлектрического охлаждения, так и нагрева. Для систем, требующих только одного направления работы, контроллер также можно настроить для работы только в режиме охлаждения или только в режиме обогрева.

Непрерывное управление выходом

Контроллер использует непрерывное регулирование мощности, а не импульсное переключение в качестве основного метода контроля температуры.

Последовательная связь в реальном времени

Последовательный интерфейс ASCII позволяет хост-системе связываться с контроллером для настройки параметров и мониторинга рабочего состояния. Это позволяет интегрировать контроллер в системы управления температурным режимом с компьютерным управлением без необходимости использования отдельного интерфейса мониторинга.

Интегрированные системные интерфейсы

Доступны специальные интерфейсы для сигналов тревоги, индикации состояния готовности и удаленного отключения TEC. Эти соединения позволяют контроллеру обмениваться информацией о работе и состоянии неисправностей с главным оборудованием.

Гибкий вход питания постоянного тока

Плата принимает напряжение питания от 7 В до 48 В постоянного тока, что позволяет использовать ее с различными архитектурами питания постоянного тока. Конструкция на основе постоянного тока подходит для оборудования, в котором контроллер TEC должен работать от существующей системы питания низкого или среднего напряжения.

Принцип работы

Контроллер температуры TCB-NE-HH с высокой точностью и сверхвысокой мощностью регулирует модуль TEC посредством процесса контроля температуры с замкнутым контуром.

Сначала датчик температуры измеряет температуру контролируемого объекта и отправляет сигнал обратной связи на контроллер. Контроллер сравнивает измеренную температуру с запрограммированной уставкой и определяет требуемый выходной сигнал TEC.

Когда требуется охлаждение, контроллер поворачивает TEC в направлении охлаждения. Когда требуется нагрев, направление вывода меняется на противоположное. Контроллер постоянно регулирует привод TEC в соответствии с температурной обратной связью, а не рассматривает нагрузку как простое включающее/выключающее устройство.

Основная последовательность управления такова:

Датчик температуры → Обратная связь по температуре → ПИД-регулирование → Выход привода TEC → Охлаждение или нагрев → Обратная связь по температуре

Встроенный алгоритм ПИД-регулирования позволяет контроллеру регулировать тепловую нагрузку в соответствии с разницей между фактической и целевой температурой. Этот замкнутый процесс является основой для поддержания заданной точности регулирования температуры.

Системная интеграция

Контроллер устанавливается между источником питания постоянного тока, модулем TEC, датчиком температуры и хост-оборудованием.

Источник питания постоянного тока
↓
Контроллер TCB-NE-HH
↓
ТЕС-модуль
↓
Тепловая нагрузка

В то же время:

Датчик температуры → Вход обратной связи контроллера

Последовательный интерфейс ASCII позволяет подключить контроллер к главному компьютеру или системе управления оборудованием для настройки параметров и мониторинга состояния. Интерфейсы сигнализации, готовности и удаленного отключения могут быть подключены к хост-системе, когда требуется скоординированное управление на уровне оборудования.

Высота платы 37 мм обеспечивает разработчикам оборудования определенную механическую зону при выделении места для контроллера и связанных с ним электрических соединений.

Реальные приложения

Контроль температуры лазерного диода

Характеристики лазерных диодов могут изменяться при изменении рабочей температуры. Контроллер может регулировать TEC, прикрепленный к лазерному узлу, обеспечивая контролируемый нагрев или охлаждение вокруг требуемой рабочей точки.

Прецизионные оптические сборки

Оптические системы, содержащие чувствительные к температуре компоненты, могут использовать терморегулирование на основе TEC для поддержания контролируемой рабочей температуры. Контроллер температуры TCB-NE-HH с высокой точностью и сверхвысокой мощностью обеспечивает электрический привод и обратную связь от датчиков, необходимые для этого типа системы регулирования температуры.

Волоконно-оптическое оборудование связи

Термоэлектрический контроль температуры может быть встроен в оборудование оптической связи, где температура устройства должна оставаться в определенном диапазоне. Контроллер может работать как привод TEC и блок управления с обратной связью в рамках архитектуры управления температурным режимом оборудования.

Научные инструменты

Лабораторным и научным приборам могут потребоваться повторяемые температурные условия для измерений или экспериментов. Возможности контроллера по точному регулированию температуры и последовательный интерфейс связи позволяют интегрировать его в системы терморегулирования на уровне прибора.

Медицинское и диагностическое оборудование

Медицинское сенсорное и диагностическое оборудование может содержать чувствительные к температуре оптические, электронные или детекторные компоненты. Контроллер может обеспечить контролируемый нагрев или охлаждение TEC, когда оборудование требует определенного температурного рабочего режима.

Термоэлектрические системы большой мощности

Системам, использующим сильноточные модули TEC, может потребоваться контроллер, способный обрабатывать значительную электрическую мощность, сохраняя при этом обратную связь по температуре. Номинальный ток TEC 27 А делает контроллер пригодным для применений, которые превышают требования к выходной мощности традиционных слаботочных контроллеров TEC.

Параметры продукта

Ниже вы можете найти подробную информацию о нашем регуляторе температуры TCB-NE-HH с высокой точностью и сверхвысокой мощностью:

Выбор контроллера TEC

Выбор контроллера TEC требует соответствия электрической мощности контроллера модулю TEC и тепловым требованиям оборудования.

Напряжение TEC: поддерживаемое контроллером напряжение TEC должно соответствовать рабочему напряжению, требуемому выбранному модулю TEC.

Ток TEC: Требуемый рабочий ток и пиковый ток модуля следует сверить с номинальным выходным током контроллера 27 А.

Диапазон температур. Выбранная конфигурация датчика и контроллера должна охватывать как требуемый диапазон измерения, так и предполагаемый диапазон регулирования температуры.

Точность температуры. Приложения, связанные с лазерными диодами, оптическими устройствами или точными приборами, должны определить необходимую температурную стабильность перед выбором контроллера.

Источник питания: Доступный источник постоянного тока должен оставаться в пределах диапазона напряжения питания платы контроллера 7–48 В и обеспечивать достаточную мощность для предполагаемой рабочей точки TEC.

Интерфейс управления: системы, требующие компьютерной настройки параметров или мониторинга, должны учитывать доступный последовательный интерфейс связи ASCII при проектировании системы.

Производство и тестирование

Возможности X-Meritan по управлению температурным режимом в полупроводниках охватывают термоэлектрические материалы, настройку основных компонентов, разработку тепловых решений и выбор на уровне системы. Для контроллера производство и проверка должны быть сосредоточены на электрических и тепловых функциях, которые определяют производительность на уровне системы.

Тестирование может включать в себя:

● 1. Проверка входа источника постоянного тока.

● 2. Тестирование выходного напряжения и тока TEC.

● 3. Проверка сигнала датчика температуры.

● 4. Проверка точности контроля температуры.

● 5. Проверка направления охлаждения и нагрева.

● 6. Тестирование последовательной связи.

● 7. Тестирование интерфейса сигнализации и выключения.

● 8. Проверка рабочего состояния.

Часто задаваемые вопросы

Каков максимальный ток ТЕС контроллера?

Номинальный ток ТЭП составляет 27А.

Какое напряжение TEC поддерживает контроллер?

Поддерживаемый диапазон напряжения TEC составляет от 2 В до 48 В.

Какой датчик температуры используется?

В стандартной конфигурации используется датчик NTC 10K. Также доступны конфигурации PT100/PT1000 в соответствии с требуемой архитектурой контроля температуры.

Может ли высокоточный и сверхмощный регулятор температуры TCB-NE-HH обеспечивать как нагрев, так и охлаждение?

Да. Выход TEC может работать в обоих направлениях, позволяя системе обеспечивать термоэлектрическое охлаждение или нагрев. Конфигурации «только охлаждение» и «только нагрев» также поддерживаются для конкретных приложений.

Какова точность регулирования температуры?

Заданная точность регулирования температуры составляет 0,01°C, при заданной погрешности регулирования температуры 0,01°C.

Может ли контроллер обмениваться данными с главным компьютером?

Да. Последовательный интерфейс ASCII можно использовать для настройки параметров и мониторинга рабочего состояния в реальном времени.

Какую информацию следует предоставить при выборе контроллера?

Для согласования с контроллером необходимо указать рабочее напряжение TEC, требуемый ток, целевую температуру, температурный диапазон, тип датчика, источник питания, требования к охлаждению/нагреву и требования к связи.
