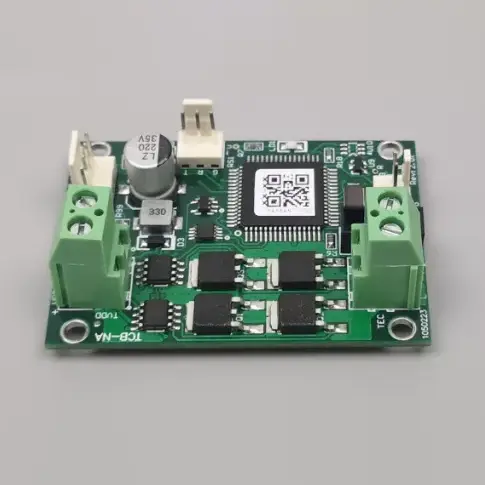

Регулятор температуры TCB-NA для стандартных охладителей

Контроллер температуры X-Meritan TCB-NA для стандартных охладителей — это модуль контроля температуры для стандартных термоэлектрических охладителей (TEC), поддерживающий как охлаждение, так и нагрев. Он обеспечивает точность регулирования температуры ±0,1°C, ток TEC 0–10 А и диапазон регулирования от -20°C до +100°C.

Благодаря стандартному последовательному интерфейсу ASCII, датчику температуры 10K NTC и компактной конструкции размером 60 × 42 × 26,5 мм, TCB-NA предназначен для простой интеграции в промышленные и коммерческие системы управления температурным режимом.

Технические характеристики

Значение NTC B можно настроить. Другое значение B влияет на измерение абсолютной температуры, но не меняет базовую точность регулирования.

Функции управления

Отопление и охлаждение

Контроллер измеряет температуру с помощью датчика NTC и регулирует направление TEC в соответствии с заданным значением. Это позволяет одному и тому же модулю обеспечивать как нагрев, так и охлаждение без отдельного оборудования управления.

Регулирование ВКЛ/ВЫКЛ

Метод управления ВКЛ/ВЫКЛ предназначен для поддержания стабильной температуры в стандартных приложениях ТЭХ, включая лазерные диоды и лабораторное оборудование.

Последовательный интерфейс

Настройками температуры и мониторингом в реальном времени можно управлять через последовательный протокол ASCII. Во время установки и тестирования можно использовать обычные последовательные инструменты, такие как Windows HyperTerminal.

Специальные сигналы тревоги и готовности обеспечивают обратную связь о рабочем состоянии, а вход отключения TEC позволяет главной системе отключать работу TEC при необходимости.

Согласование мощности

ТЭК Напряжение

Согласование напряжения имеет решающее значение, поскольку контроллер температуры TCB-NA для стандартных охладителей не обеспечивает внутреннее ограничение выходного напряжения. Напряжение питания не должно превышать номинальное напряжение подключаемого ТЭО.

Например, при использовании TEC на 12 В источник питания системы следует выбирать соответствующим образом.

Пульсация мощности

Операция переключения контроллера может увеличить пульсации на подключенном импульсном источнике питания. Если система содержит другие платы, чувствительные к электрическим помехам или электромагнитным помехам, может быть предпочтительнее использовать отдельный источник питания для контроллера.

Температурные характеристики

Диапазон датчика

Подключенный 10K NTC поддерживает указанный диапазон измерения от -30°C до +147°C, а активный контроль температуры - от -20°C до +100°C.

Точность

Указанная точность регулирования температуры и точность заданной температуры составляют ±0,1°C. На фактическую производительность системы также могут влиять допуски NTC, размещение датчика, тепловой контакт, характеристики TEC, рассеивание тепла и условия окружающей среды.

Для применений, требующих строгой температурной стабильности, испытания следует проводить с окончательным ТЭО, датчиком, нагрузкой и механической структурой.

Области применения

Лазерные диоды

Контроллер может поддерживать стабильную тепловую среду для лазерных диодных систем, где температура напрямую влияет на рабочие характеристики.

Лабораторное оборудование

Он подходит для лабораторных приборов, требующих стандартного термоэлектрического нагрева и охлаждения со стабильной регулировкой температуры.

Промышленные системы

Промышленное оборудование может использовать модуль для управления ТЭП общего назначения, где важны компактность установки, последовательная связь и экономическая эффективность.

Умная техника

Экономичная архитектура делает контроллер подходящим для производства интеллектуальных устройств и других крупных приложений, требующих стандартного контроля температуры.

TCB-NA или TCB-NE?

TCB-NA подходит, когда в проекте приоритетом является стандартный контроль температуры и экономическая эффективность. Для приложений, требующих более продвинутого управления энергопотреблением или функций контроля температуры более высокого уровня, серия TCB-NE может оказаться более подходящей.

Выбор должен основываться на напряжении ТЕС, токе, целевой температуре, требованиях к управлению, эффективности и архитектуре системы.

Требования к закупкам

Перед заказом покупатели должны подтвердить номинальное напряжение TEC, максимальный ток, напряжение источника питания, целевую температуру, требуемую точность, спецификацию NTC, требования к связи и рабочую среду.

X-Meritan имеет собственный завод в Китае, занимающийся сборкой печатных плат и окончательной калибровкой. Команда инженеров компании может предоставить техническую поддержку по согласованию напряжения TEC, управлению пульсациями мощности и требованиям к конфигурации. Стандартный запас компонентов и зарубежная логистика поддерживают OEM и оптовые закупки.

Примечания по установке

Источник питания должен соответствовать номиналу TEC. Превышение напряжения TEC может привести к перегрузке компонентов, поскольку регулятор температуры TCB-NA для стандартных охладителей не имеет внутреннего ограничения выходного напряжения.

Характеристики тока 0–10 А следует оценивать вместе с ТЕС, проводкой, разъемами и источником питания. Для всей термоэлектрической системы также требуется надлежащее рассеивание тепла.

При подключении другой чувствительной электроники к тому же импульсному источнику питания проверьте пульсации и характеристики электромагнитных помех перед окончательной интеграцией системы.

Часто задаваемые вопросы

Какое напряжение TEC может поддерживать TCB-NA?

Контроллер поддерживает напряжение TEC от 5 В до 27 В. Напряжение TEC должно быть равно или выше напряжения питания платы. Поскольку TCB-NA не имеет внутреннего ограничения выходного напряжения, напряжение источника питания не должно превышать номинальное напряжение TEC.

Каков максимальный ток ТЭО?

Контроллер температуры TCB-NA для стандартных охладителей поддерживает диапазон тока TEC 0–10 А. Фактический рабочий ток следует выбирать в соответствии с номиналом ТЕС, тепловой нагрузкой, проводкой, разъемами и мощностью источника питания.

Может ли контроллер обеспечивать как нагрев, так и охлаждение?

Да. Двунаправленная архитектура управления позволяет TEC работать как в режиме обогрева, так и в режиме охлаждения, что позволяет поддерживать заданную температуру при меняющихся условиях окружающей среды.

Какой датчик температуры использует контроллер?

В стандартной конфигурации используется NTC 10 тыс. со значением B по умолчанию, равным 3950. Значение B можно настроить в соответствии с требованиями приложения. Указанный диапазон измерения составляет от -30°C до +147°C, диапазон регулирования от -20°C до +100°C.

Как можно контролировать или контролировать TCB-NA?

Контроллер использует стандартный последовательный интерфейс ASCII для настройки температуры и мониторинга в реальном времени. Он также обеспечивает сигналы состояния тревоги и готовности, а также вход отключения TEC для интеграции с главной системой управления.
