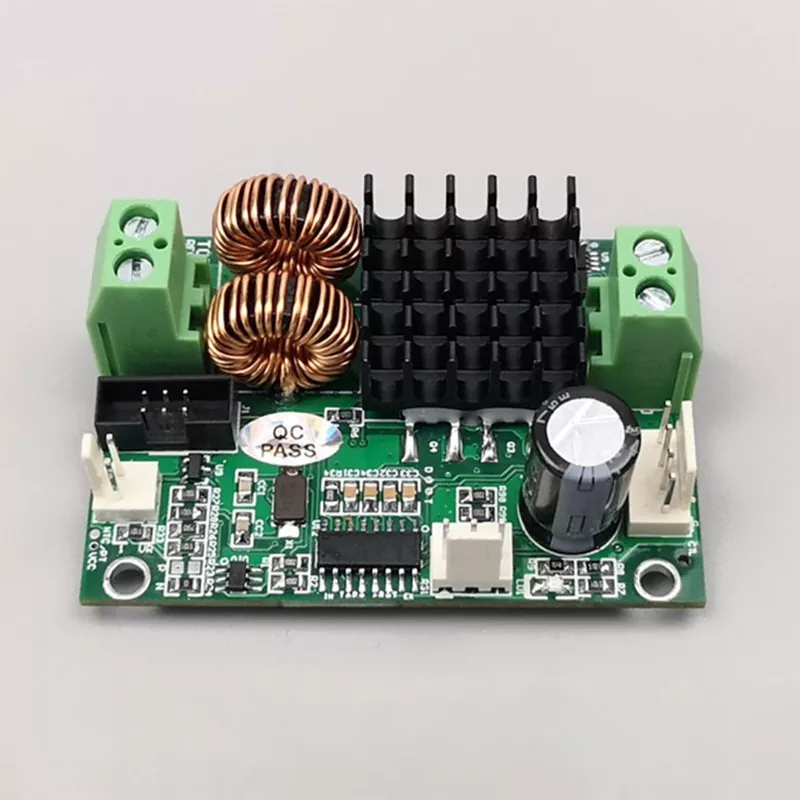

Контроллер температуры TCB-NC с компактным дизайном и высокой точностью

TCB-NC — это специализированная полупроводниковая плата контроля температуры, предназначенная для сценариев промышленного управления высокой плотностью и миниатюрного прецизионного оборудования. Контроллер температуры TCB-NC с компактной конструкцией и высокой точностью использует высокоинтегрированную схему, которая сочетает в себе ПИД-вычисление, управление высокой мощностью, сбор данных с датчиков NTC и обратную связь по сигналу в одном блоке, что обеспечивает упрощенную интеграцию системы.

Основной принцип работы

В TCB-NC используется оптимизированный механизм ПИД-регулирования с обратной связью с обратной связью, специально разработанный для полупроводниковых систем нагрева и охлаждения.

Он использует встроенный датчик температуры NTC для получения данных о температуре от устройства и окружающей среды в режиме реального времени, быстро сравнивая эти показания с заданными параметрами для точного расчета отклонений температуры.

Используя трехступенчатый ПИД-алгоритм (пропорционально-интегрально-производный), он динамически регулирует выходные параметры и непрерывно модулирует ток, подаваемый на термоэлектрическую охлаждающую пластину, заменяя традиционные простые методы управления включением/выключением.

Это эффективно предотвращает тепловой удар, вызванный быстрыми колебаниями температуры; даже когда температура нагрузки изменяется динамически, контроллер быстро фиксирует заданную температуру, обеспечивая стабильный, непрерывный контроль температуры с минимальными колебаниями.

Параметры

Особенности продукта

1. Ультракомпактная структура

Компактный и высокоточный регулятор температуры TCB-NC, обладающий миниатюрной интегрированной конструкцией, устраняет громоздкие конструкции, характерные для традиционного оборудования для контроля температуры. Его компактный и легкий форм-фактор позволяет легко встраивать его в промышленные шкафы высокой плотности и миниатюрные прецизионные устройства.

По сравнению с традиционными системами она значительно экономит место для установки, что соответствует современным тенденциям миниатюризации и интеграции промышленного оборудования.

2. Промышленная устойчивость к электромагнитным помехам.

Перед отправкой с завода TCB-NC проходит комплексные испытания на электромагнитную совместимость (ЭМС), демонстрируя превосходную устойчивость к электромагнитным помехам.

Даже в сложных промышленных условиях, характеризующихся высоким напряжением, взаимодействием нескольких устройств и сильными электромагнитными шумами, он обеспечивает точный сбор данных о температуре и стабильную работу системы без прерывания сигнала или сбоев управления.

3. Простое взаимодействие человека и машины

Имеет визуальный дисплей высокой четкости и интуитивно понятную навигацию по меню, что упрощает настройку параметров и переключение режима контроля температуры.

Никаких специальных технических знаний не требуется; стандартные операторы могут быстро завершить ввод оборудования в эксплуатацию и калибровку параметров, что делает его пригодным как для настройки оборудования массового производства, так и для ежедневного обслуживания.

4. Сверхвысокая точность контроля температуры.

Специально оптимизирован для требовательных приложений, таких как производство полупроводников, прецизионные испытания и лабораторный анализ; он обеспечивает минимальную температурную устойчивость и поддерживает точную и стабильную температуру в течение длительного времени.

Эффективно решает такие проблемы, как ошибки тестирования и отклонения процесса, вызванные колебаниями температуры в прецизионном оборудовании, обеспечивая высокий выход продукта и точные экспериментальные данные.

5. Компактный размер, высокая мощность

Сочетает в себе компактный форм-фактор с мощным приводным модулем, способным стабильно управлять различными стандартными термоэлектрическими охладителями (TEC) с высокой эффективностью термоэлектрического преобразования.

Уравновешивает необходимость компактной установки с требованиями высокоинтенсивных операций по контролю температуры, обеспечивая производительность, значительно превосходящую стандартные платы контроля температуры того же размера.

Каковы преимущества по сравнению с традиционными системами контроля температуры?

1. Высшая интеграция

Традиционные промышленные системы контроля температуры требуют внешних приводных модулей и оборудования для сбора сигналов, что приводит к сложной архитектуре и громоздкой проводке.

Контроллер температуры TCB-NC имеет интегрированную конструкцию «все в одном» со встроенными системами привода и обратной связи; Контроллер температуры TCB-NC с компактным дизайном и высокой точностью выполняет точный контроль температуры независимо как отдельный блок, что значительно упрощает архитектуру системы.

2. Умная логика управления

Традиционный контроль температуры включения/выключения страдает от таких проблем, как превышение температуры, частые циклы пуска и остановки и значительный тепловой удар, который может повредить прецизионные основные компоненты во время длительной эксплуатации.

В этом продукте используется непрерывное динамическое регулирование выходного сигнала ПИД-регулятора для обеспечения плавных температурных переходов и минимальных колебаний, что эффективно защищает основные компоненты и продлевает общий срок службы оборудования.

3. Более широкая применимость приложений

Встроенная поддержка термисторов NTC обеспечивает совместимость с конфигурациями датчиков большинства прецизионного оборудования для контроля температуры и обеспечивает гибкую адаптацию как к охлаждению, так и к нагреванию.

Будь то статические лабораторные задачи с постоянной температурой или динамические промышленные нагрузки, он обеспечивает стабильную и высокоточную работу, предлагая гораздо большую универсальность, чем традиционные специализированные устройства контроля температуры.

Сценарии основных приложений

1. Шкафы управления промышленной автоматизацией

Обеспечивает точное управление температурой при постоянной температуре для встроенных шкафов электрического управления высокой плотности. Контроллер температуры TCB-NC с компактной конструкцией и высокой точностью предотвращает старение электрических компонентов и эксплуатационные сбои, вызванные высокими внутренними температурами, обеспечивая непрерывную и стабильную работу автоматизированных производственных линий.

2. Прецизионные лабораторные приборы

Подходит для постоянного контроля температуры различных аналитических инструментов, испытательного оборудования и экспериментальных образцов. Благодаря таким преимуществам, как работа без вибрации, высокая точность и низкий уровень помех, он исключает влияние колебаний температуры на экспериментальные данные, обеспечивая точные и воспроизводимые результаты испытаний.

3. Оборудование для микрообработки полупроводников.

Используется для регулирования температуры в полупроводниковой микрообработке, прецизионном травлении и оборудовании для микро/наноконтроля. Он соответствует строгим стандартам контроля температуры в процессах производства полупроводников, помогая повысить производительность при точной механической обработке.

4. Вспомогательное оборудование для новой энергетики

Совместим с новым оборудованием для энергетических испытаний, компонентами управления температурным режимом для систем хранения энергии и модулями контроля микротемпературы. Он стабилизирует рабочие температуры и адаптируется к сложным высоко- и низкотемпературным условиям работы нового энергетического оборудования.

Часто задаваемые вопросы

Вопрос 1: Какова основная ценность перехода на систему контроля температуры TCB-NC по сравнению с традиционными решениями?

Основные преимущества заключаются в трех областях:
Во-первых, он занимает меньшую площадь и имеет более высокий уровень интеграции, что делает его идеальным для модернизации миниатюрного оборудования;
Во-вторых, он обеспечивает более высокую точность контроля температуры и более широкую совместимость датчиков, что делает его пригодным для прецизионных производственных процессов;
В-третьих, это устраняет необходимость во внешнем вспомогательном оборудовании, упрощая общую структуру системы и эффективно сокращая интеграцию оборудования, проводку и затраты на долгосрочное обслуживание.

Вопрос 2. Как следует калибровать параметры ПИД-регулятора для достижения оптимального контроля температуры?

Мы рекомендуем стандартный метод итеративной калибровки: сначала установите интегральный (I) и производный (D) параметры равными нулю и постепенно увеличивайте пропорциональный коэффициент усиления (Kp) до тех пор, пока не возникнет небольшое колебание температуры; затем отрегулируйте время интегрирования (Ti), чтобы устранить установившуюся температурную ошибку; наконец, выполните точную настройку времени производной (Td), чтобы улучшить скорость реакции на температуру и подавить колебания. Для получения информации о прецизионных параметрах конкретного оборудования свяжитесь с нашей технической командой для индивидуальной консультации.

В3: Подходит ли компактный и высокоточный регулятор температуры TCB-NC для условий эксплуатации высокоточного полупроводникового оборудования?

Этот продукт был специально разработан для полупроводникового микрооборудования и прецизионных испытательных устройств. Он прошел испытания на электромагнитную совместимость (ЭМС) и стабильность промышленного уровня. Благодаря высокой эффективности использования пространства, стабильному температурному выходу и минимальной погрешности данных он служит идеальным решением для микроконтроля температуры на линиях по производству полупроводников и прецизионном лабораторном оборудовании.

В4: Поддерживает ли устройство двунаправленное управление нагревом и охлаждением? Можно ли настроить его для однонаправленной работы?

Он изначально поддерживает автоматическое переключение между обогревом и охлаждением, поддерживая постоянную температуру в зависимости от условий эксплуатации. Он также поддерживает пользовательское программирование, позволяющее настраивать режимы только нагрева или только охлаждения, чтобы удовлетворить конкретные требования к контролю температуры различного оборудования, обеспечивая высокую гибкость настройки.

В5: Предоставляется ли техническая поддержка интеграции и послепродажное обслуживание для оптовых заказов?

Как оригинальный производитель, мы обеспечиваем специальную техническую интеграцию, рекомендации по настройке параметров и поддержку интеграции на уровне системы для оптовых заказов. Вся продукция проходит стандартизированный контроль качества и полную предотгрузочную проверку. Мы также предлагаем долгосрочную послепродажную техническую поддержку для удовлетворения потребностей массового производства и итерации проекта.
