X-meritan производит экструдированные термоэлектрические материалы на основе материалов твердого раствора Bi2Te3-Sb2Te3 для термоэлектрических охлаждающих элементов, модулей Пельтье и компонентов контроля температуры.
Это полупроводниковые материалы на основе Bi2Te3, обработанные с помощью технологии экструзии для получения плотных, мелкозернистых и текстурированных структур.
По сравнению с традиционными методами подготовки, основанными на плавлении, экструзионная обработка улучшает соединение зерен за счет пластической деформации, повышая производительность механической обработки при сохранении термоэлектрических свойств.
К основным материальным системам относятся:
● Термоэлектрические сплавы Bi2Te3-Sb2Te3: используются для термоэлектрического охлаждения при температуре, близкой к комнатной.
● Термоэлектрические материалы N-типа: в сочетании с материалами P-типа для образования термоэлектрических пар.
● Термоэлектрические материалы P-типа: обеспечивают дополнительные электрические характеристики в ТЭР-структурах.
Приложения включают в себя:
● Термоэлектрические охлаждающие элементы: полупроводниковые компоненты для систем охлаждения Пельтье.
● Модули Пельтье: охлаждающие устройства на основе термоэлектрических элементов.
● Компоненты Micro TEC: тонкие термоэлектрические конструкции для компактного оборудования.
● Многоступенчатые конструкции ТЭО: многослойные конструкции охлаждения, требующие постоянной производительности элементов.
● Устройства контроля температуры: Компоненты для систем терморегулирования.
|
Параметр |
Спецификация |
|
Система материалов |
Bi2Te3-Sb2Te3 |
|
Тип материала |
Термоэлектрические материалы N-типа/P-типа |
|

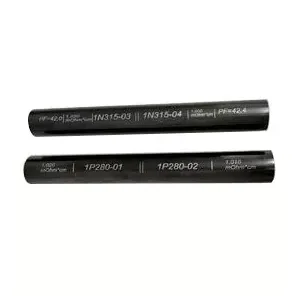

Длина экструдированного слитка |
120 мм / 240 мм |
|
Диаметр экструдированного слитка |
25 мм/30 мм/35 мм |
|
Электрическая проводимость |
870–1430 Ом⁻¹см⁻¹ |
|
Структура материала |
Плотная текстурированная структура |
|
Возможность обработки тонкого чипа |
До 0,2 мм |
Механические свойства влияют на процессы резки, нарезки, утонения и сборки во время производства ТЭО. Экструзионная обработка улучшает межзеренное соединение за счет пластической деформации и уменьшает структурные дефекты во время механической обработки.
|
Механическое свойство |
Материал N-типа |
Материал P-типа |
|
Прочность на сжатие (МПа) |
54.0 |
66.0 |
|
Прочность на сдвиг (МПа) |
16.0 |
21.0 |
|
Модуль Юнга (ГПа) |
47.0 |
42.0 |
|
Коэффициент Пуассона |
0.30 |
0.30 |
Прочность материала позволяет обрабатывать термоэлектрические чипы толщиной до 0,2 мм.
Ключевые характеристики:
● Электропроводность: 870–1430 Ом⁻¹ см⁻¹.
● Структура материала: Плотная и однородная внутренняя структура.
● Ориентация текстуры: контролируемая ориентация зерна для обеспечения единообразия элементов.
● Параметр термоэлектрических характеристик: достигает 2,9 × 10⁻³ в условиях вакуума при 25°C.
Традиционные материалы зонной плавки могут достигать термоэлектрических характеристик, но могут иметь ограничения при резке и утончении из-за характеристик спайности.
|
Элемент сравнения |
Экструдированные материалы Bi2Te3-Sb2Te3 |
Материалы для традиционной зонной плавки |
|
Внутренняя структура |
Плотная текстурированная структура |
Направленная кристаллическая структура |
|
Механическая обработка |
Повышенная устойчивость при резке и утончении |
Более чувствителен к дефектам, связанным с расщеплением. |
|
Производство тонких чипов |
Поддерживает компоненты TEC толщиной 0,2 мм. |
Сложнее для ультратонкой обработки. |
|
Консистенция материала |
Контролируемая однородность текстуры |
Зависит от условий роста кристаллов |
|
Приложения |
Micro TEC, многоступенчатый TEC, прецизионное охлаждение |
Обычные приложения TEC |
Термоэлектрические охлаждающие устройства требуют сбалансированных электрических, тепловых и механических свойств.
Ключевые преимущества:
Возможность изготовления тонких чипов: механическая прочность позволяет нарезать и утончать термоэлектрические чипы толщиной до 0,2 мм.
Структурная однородность. Текстурированные структуры улучшают согласованность между термоэлектрическими элементами, используемыми в многоэлементных и многоступенчатых конфигурациях ТЭО.
Структура материала: Улучшенное сцепление зерен помогает сохранять целостность материала во время повторяющихся циклов нагрева и охлаждения.
Плотная структура: материалы высокой плотности подходят для изготовления компактных термоэлектрических компонентов.
Охлаждение оптической связи: используется для тонких термоэлектрических элементов в оптических приемопередатчиках и системах контроля температуры лазеров.
Приложения:
● Охлаждение оптического трансивера: контроль температуры оптических компонентов.
● Контроль температуры лазерного диода: регулирование температуры лазерных устройств.
● Модули оптоволоконной связи: Компактные охлаждающие конструкции.
Многослойные охлаждающие конструкции: используются там, где несколько термоэлектрических слоев требуют стабильной работы.
Приложения:
● Многослойные термоэлектрические структуры: многослойные конфигурации ТЭП.
● Высокоточный контроль температуры: системы терморегуляции.
● Компактные системы охлаждения: применение охлаждения в ограниченном пространстве.
Экструдированные слитки большого диаметра: используются для более крупных термоэлектрических охлаждающих компонентов.
Приложения:
● Промышленное оборудование для контроля температуры: локальное управление температурным режимом.
● Электронные системы охлаждения: полупроводниковый терморегулятор.
● Полупроводниковое оборудование: прецизионное электронное охлаждение.
Компоненты прецизионного охлаждения: используются в медицинском холодильном и лабораторном оборудовании для контроля температуры.
Приложения:
● Медицинские холодильные системы
● Лабораторное оборудование для контроля температуры.
● Инструменты исследования.
|
Тип материала |
Основные характеристики |
Приложения |
|
Bi2Te3-Sb2Te3 |
Термоэлектрические характеристики, близкие к комнатной температуре |
Модули TEC, компоненты охлаждения Пельтье |
|
N-тип Bi2Te3 |
Электропроводность и механическая прочность |
Пары термоэлектрических элементов |
|
P-тип Bi2Te3-Sb2Te3 |
Механическая прочность и термоэлектрические характеристики |
Охлаждающие конструкции ТЭЦ |
X-meritan объединяет подготовку термоэлектрических материалов, экструзионную обработку, обработку элементов и интеграцию сборки.
Производственные процессы:
● Подготовка материала: Приготовление композиций термоэлектрических материалов.
● Экструзионная обработка: формирование плотных текстурированных структур.
● Обработка элементов: резка и формование термоэлектрических компонентов.
● Электрическое соединение: сварка и обработка соединений.
● Интеграция сборки: интеграция термоэлектрических структур.
● Проверка производительности: проверка обработанных компонентов.
Производственное оборудование:
● Оловянная печь для погружения
● Машина с вибрационной поворотной формой.
● Сварочный аппарат
● Духовка
● Раздаточная машина
● Автоматическая запечатывающая машина.
● Автомат для резки
● Машина для затвердевания
● Оборудование для пайки оплавлением.
● Полностью автоматическая печатная машина.
Экструдированные термоэлектрические материалы X-meritan на основе материалов Bi2Te3-Sb2Te3 с контролируемыми электрическими свойствами, плотной текстурированной структурой и механическими характеристиками для производства ТЭО.
Технические характеристики включают электропроводность 870–1430 Ом⁻¹см⁻¹, прочность на сжатие до 66 МПа, размеры экструдированных слитков длиной 120 мм/240 мм и диаметром 25 мм/30 мм/35 мм, а также возможность обработки тонкой стружки до 0,2 мм.
Эти материалы используются для производства ТЭО, модулей Пельтье, охлаждения оптических коммуникаций, медицинского контроля температуры и управления температурой полупроводников.
